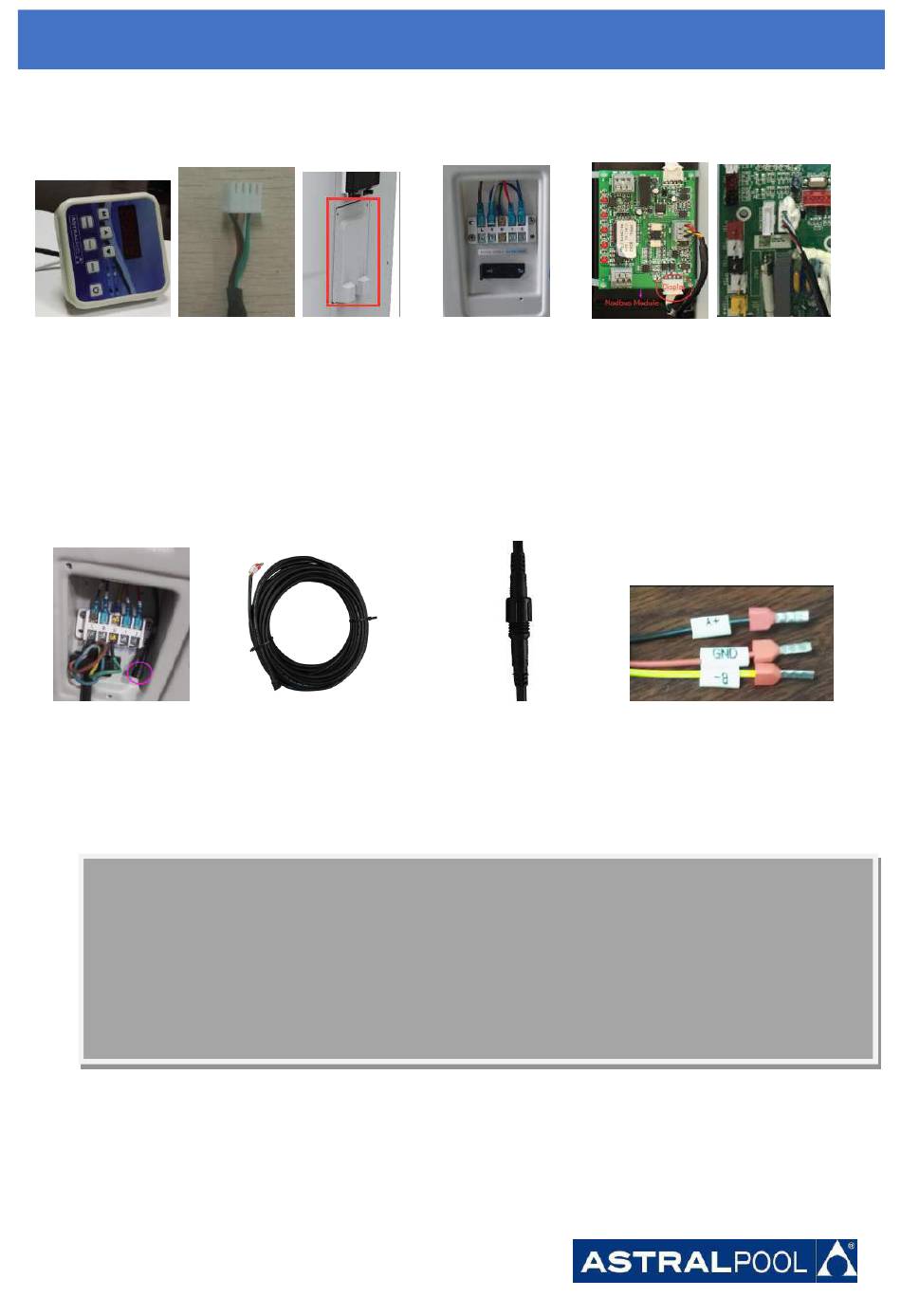

6.7 Installation de la commande déportée
Photo(1)
1. Raccordez le fil du signal, avec le contrôleur sur les broches (photos 1 et 2).
2. Passez le fil au travers du bloc de raccordement (photos 3 et 4).
3. Ensuite connecter sur la carte électronique (photos 5).

6.8 Installation de la connexion en Modbus/Fluidra Connect

Photo(6)
1. Ouvrir le terminal de raccordement (photos 6).
2. Prendre le câble fourni en accessoire (photo 7) et connecter au raccord (photo8).
3. Borne à trois fils : "A +", "B-", "GND" (Photo 9)
ATTENTION :
Disjoncteur : Un moyen d'interruption électrique (disjoncteur, interrupteur à fusibles) doit être en vue
et facilement accessible de l'unité. C'est une pratique courante et de sécurité pour les pompes à
chaleur résidentielles et commerciales. Il permet la mise hors tension à distance de l'équipement sans
surveillance et permet aussi d'isoler l'alimentation à l'unité alors que l'appareil est en réparation.
6.
6.
6.
C
C
C
â
â
â
Photo(2)
Photo(3)
Photo(7)
blage
blage
blage
é
é
é
lectrique
lectrique
lectrique
Photo(4)
Photo(8)
- 87 -
Photo(5)
Photo(9)
