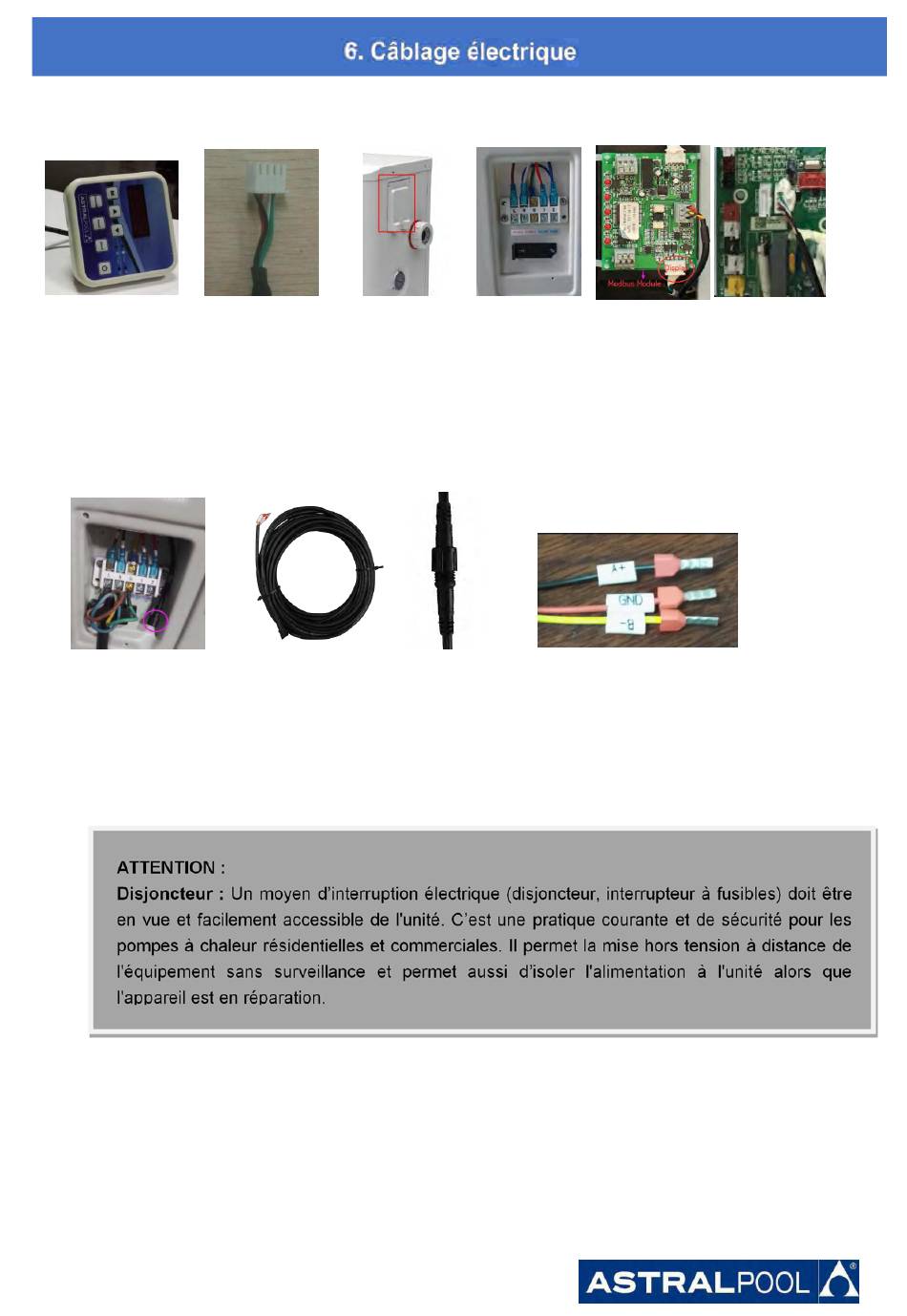

6.5 Installation de la commande déportée
Photo(1) Photo(2)
1. Raccordez le fil du signal, avec le contrôleur sur les broches (photos 1 et 2).
2. Passez le fil au travers du bloc de raccordement (photos 3 et 4).
3. Ensuite connecter sur la carte électronique (photos 5)
6.6 Installation de la connection en Modbus/Fluidra Connect
Photo(6)
1. Ouvrir le terminal de racordement (photos 6).
2. Prendre le câble fourni en accessoire (photo 7) et connecter au raccord (photo8).
3. Borne à trois fils: "A +", "B-", "GND" (Photo 9)
Photo(3)
Photo(7) Photo(8)
- 76 -
Photo(4) Photo(5)
Photo(9)
