Branchement électrique et câblage
Modules d'extension
Pompe haute performance avec signal de commande (PWM / 0-10V)
Sur les pompes haute performance dotées d'un câble de commande supplémentaire, la commande de la
vitesse de rotation a lieu via le raccordement additionnel pour signal PWM ou 0-10V.

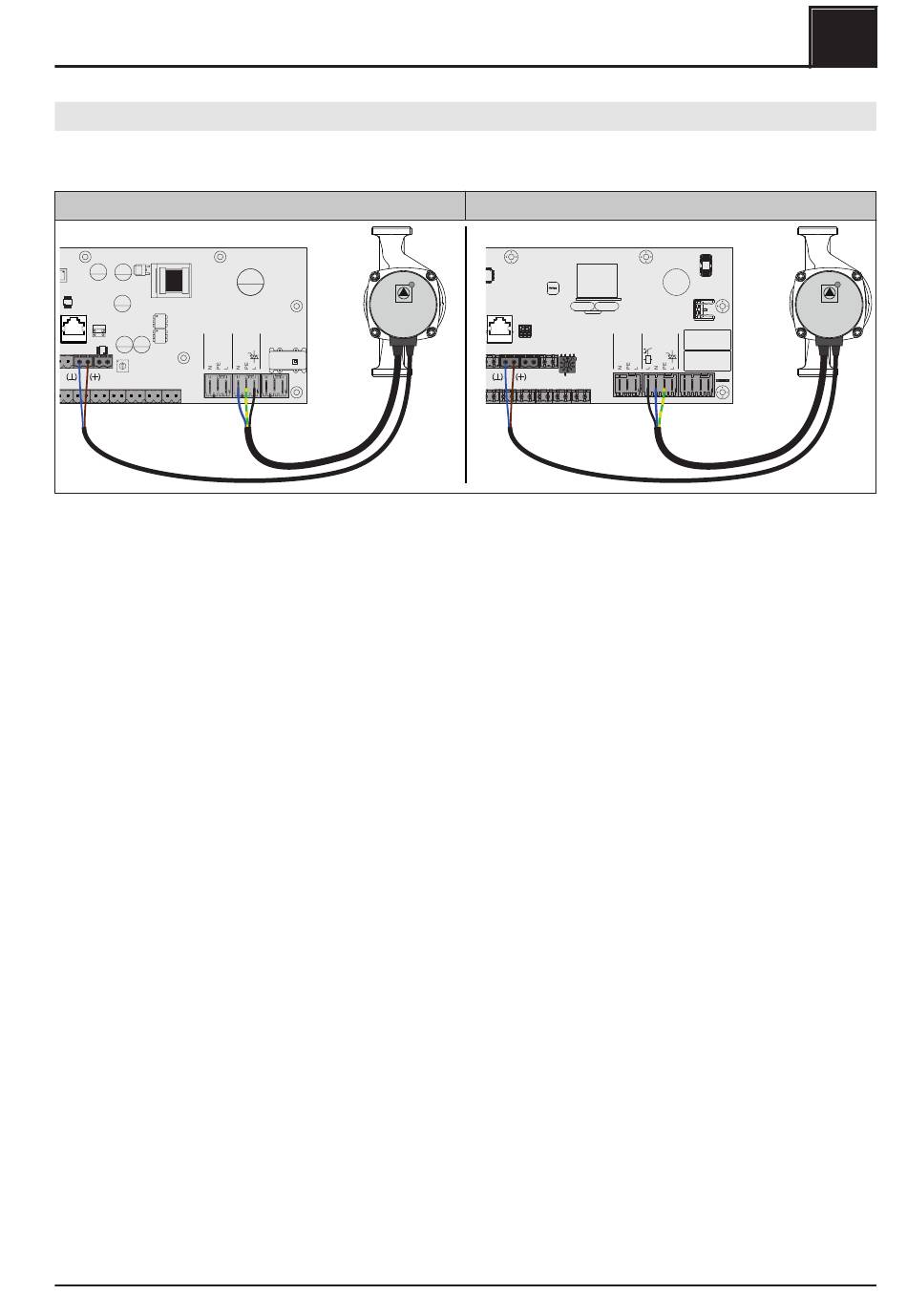

Jusqu'au module hydraulique – Version FRHYU21
FRHYU21
Netz
AO-P1
❒ Module hydraulique FRHYU21 : Brancher l'alimentation électrique de la pompe haute performance à la
sortie « Pompe 1 » ou « Pompe 2 »
❒ Module hydraulique FRHYU22 : Brancher l'alimentation électrique de la pompe haute performance à la
sortie « Pompe 1 » ou « Pompe 2 », en utilisant la sortie de relais pour la phase (L)
❒ Brancher le câble PWM de la pompe haute performance au connecteur « AO-P1 » ou « AO-P2 »
correspondant
➥ Respecter la polarisation indiquée dans le schéma électrique de la pompe !
❒ Placer l'enclenchement de la pompe dans le menu correspondant sur « Pompe périphérique / PWM » ou
« Pompe périphérique / 0-10V »
