Installation
ON/OFF
230V
230V
IN
IN
L
N
L
N

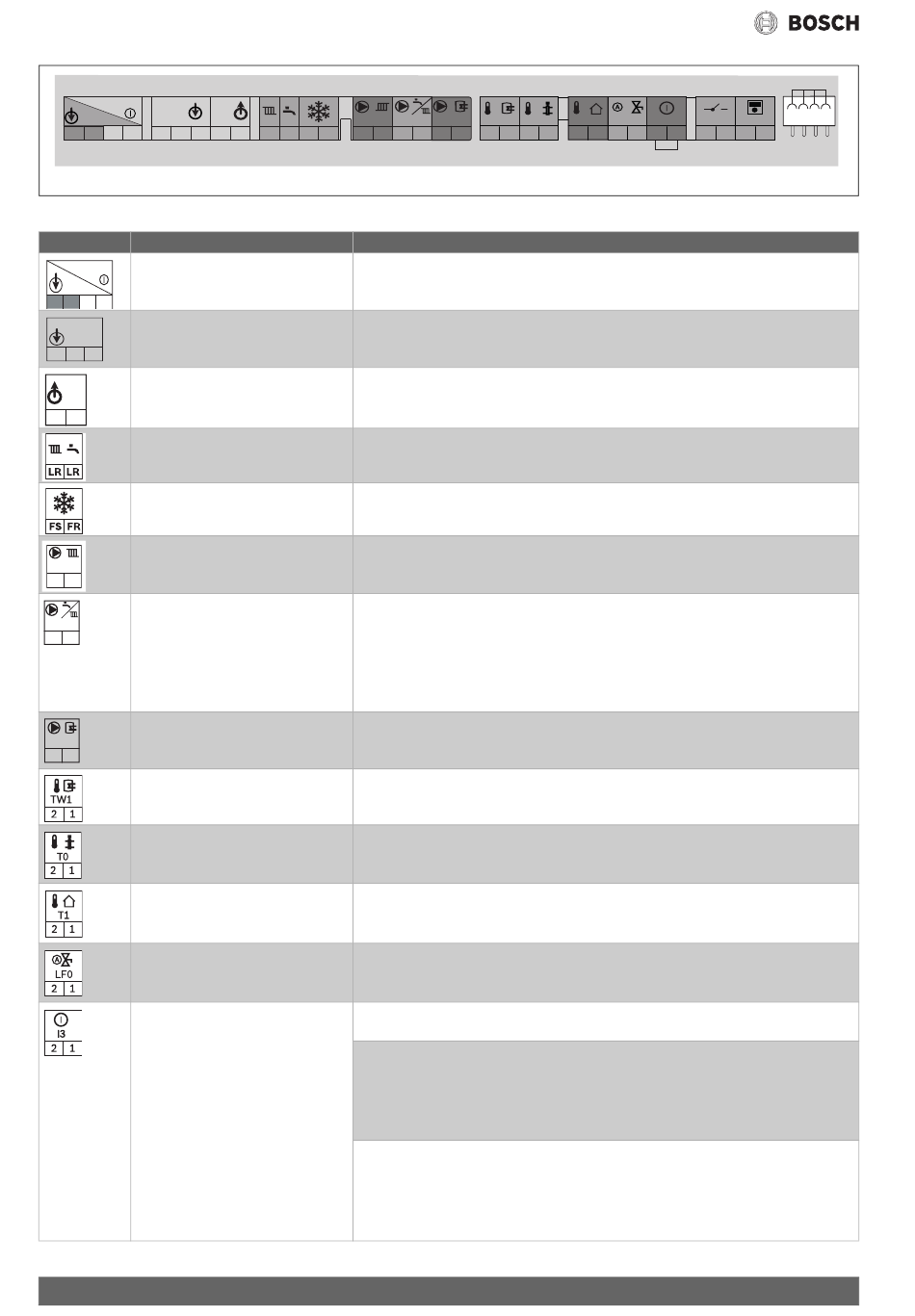

Fig. 29 Bornier pour accessoires externes
Symbole
Fonction
Tension de réseau
ON/OFF
230V
IN
L N
Raccordement au réseau
230V
IN
L
N
Raccordement au réseau
230V
OUT
L
N
Sans fonction
Raccordement du thermostat de pro-
tection contre le gel
Raccordement de la pompe de chau-
dière (250 W max.)
PC0
L
N
Raccordement au réseau de la pompe
de bouclage (100 W max.) ou la pompe
PW2
de chaudière (100 W max.) après la
L
N
bouteille de découplage hydraulique
dans le circuit de chauffage sans mélan-
geur
Raccordement pour la pompe de
charge ECS (100 W max.) ou la vanne
PW1
L
N
sélective (230 V)
Raccordement de la sonde de tempéra-
ture du ballon
Sonde de température de départ
externe (par ex. sonde de bouteille de
mélange hydraulique)
Sonde de température extérieure
Sans fonction
Contacteur mécanique externe, libre de
potentiel (par ex. thermostat pour
chauffage par le sol, ponté à l'état de
livraison)
22
230V
OUT
PC0
L
N
LR
LR
FS
FR
L
N
Description
Interrupteur Marche / Arrêt
Alimentation électrique externe
Modules externes (démarrés avec l'interrupteur marche/arrêt)
Pas de réglage nécessaire dans le niveau service
▶ Raccorder la pompe de chaudière, reconnaissance automatique.
Pompe de bouclage :
▶ Définir la configuration de la pompe de bouclage avec les fonctions de service 3-C2 et 3-
C3.
Pompe de chaudière :
▶ Régler la configuration hydraulique du circuit de chauffage 1 avec fonction de service 2-
A3 sur 2.
▶ Raccorder la sonde de température ballon.
▶ Régler la fonction de service 2 A2.
▶ Raccorder la sonde de température de départ externe.
▶ Régler la bouteille de découplage hydraulique avec fonction de service 2-A1.
▶ Raccordement de la sonde de température extérieure.
Si plusieurs dispositifs de sécurité externes sont raccordés comme le TB 1 et la pompe à
condensats, ceux-ci doivent être raccordés en série.
Thermostat dans les installations de chauffage uniquement avec chauffage par le sol et rac-
cordement hydraulique direct à l'appareil : les modes chauffage et ECS sont interrompus
lorsque le thermostat est sollicité.
▶ Retirer le cavalier.
▶ Raccorder le thermostat.
Pompe à condensats : si l'écoulement des condensats présente un défaut, les modes chauf-
fage et ECS sont interrompus.
▶ Retirer le cavalier.
▶ Raccorder le contact pour l'arrêt du brûleur.
▶ Raccordement externe 230 V-AC.
PW2
PW1
TW1
T0
L
N
L
N
2
1
2
1
T1
LF0
I3
I1
BUS
2
1
2
1
2
1
2
1
2
