6.5.3 Raccordement des accessoires externes
AVERTISSEMENT
Electrocution.
Les raccords PCO, PW1 et PW2 sont des raccords 230 volts. Si la fiche
secteur est dans la prise de courant, tenir compte du fait que les bornes
sont sous tension (230 V).
▶ Débrancher la fiche secteur.
▶ Couper l'alimentation électrique (fusible/disjoncteur) sur tous les
pôles et la sécuriser contre tout réenclenchement accidentel.
▶ Rabattre l'appareil de commande ( fig. 27).
▶ Ouvrir le revêtement.
1.
3.

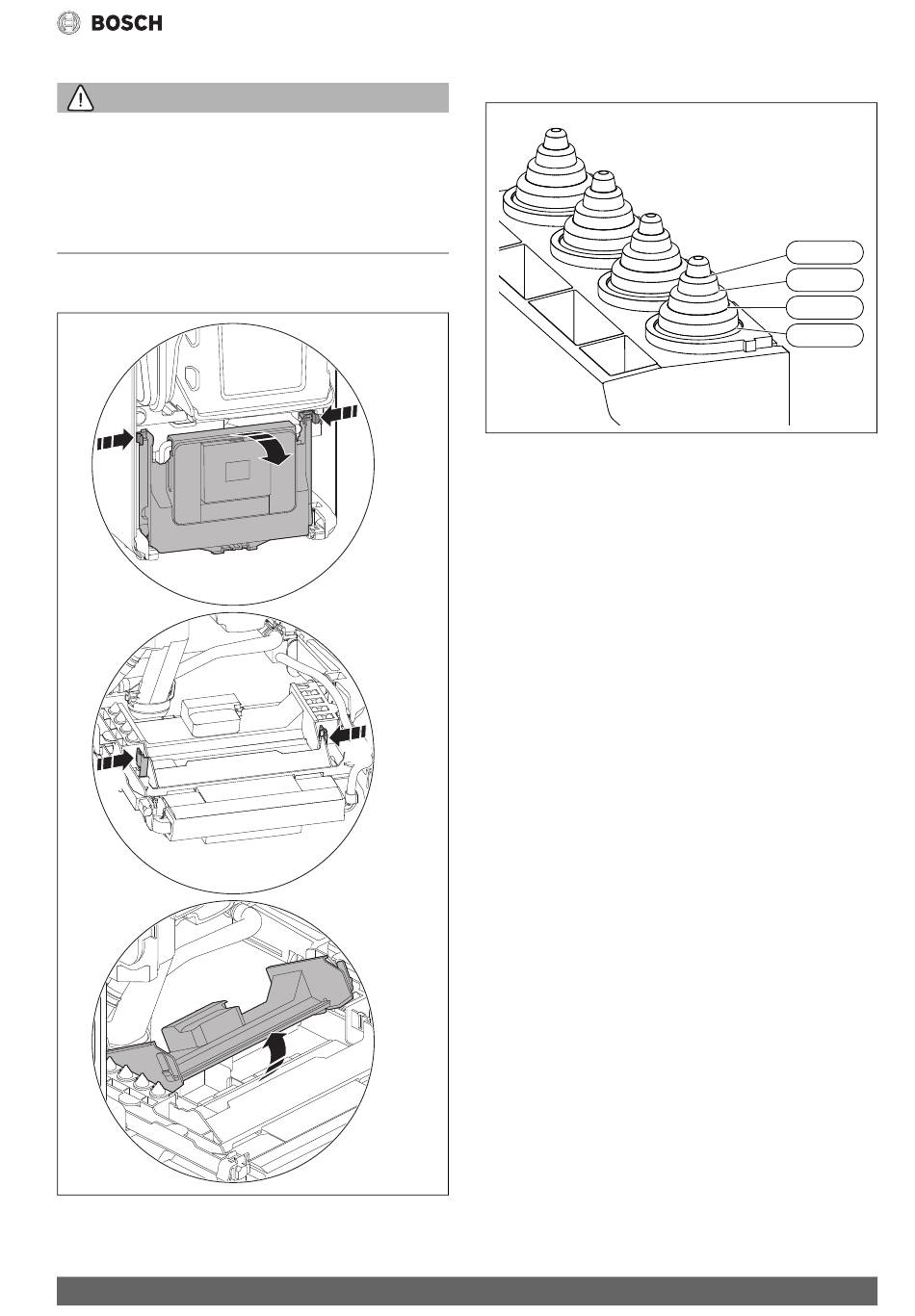

Fig. 27 Ouverture du revêtement
Le raccordement électrique du tableau de commande est accessible
lorsque le revêtement est ouvert.
Condens 8300i W – 6721835187 (2021/02)
1.
2.
3.
4.
0010019569-002
▶ Pour la protection contre les projections d'eau (IP), découper le
serre-câbles suivant le diamètre du câble utilisé.
Fig. 28 Adaptation du serre-câbles au diamètre du câble
▶ Faire passer le câble par le serre-câbles.
▶ Raccorder le câble au bornier des accessoires externes ( fig. 29).
▶ Fixer le câble au serre-câbles.
Installation
Ø 5-7
Ø 8-9
Ø 10-12
Ø 13-14
0010019570-001
