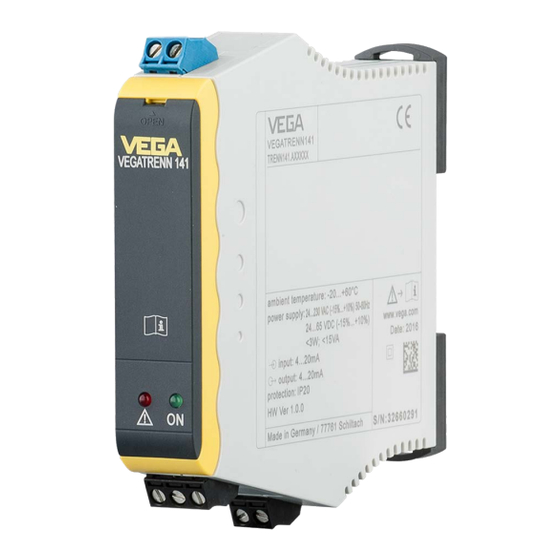

- Page 1 Mise en service Séparateur d'alimentation Ex pour capteurs 4 … 20 mA VEGATRENN 141 Document ID: 52239...
- Page 2 Marche à suivre en cas de réparation................16 Démontage ..........................17 Étapes de démontage ....................17 Recyclage ........................17 Annexe ............................ 18 Caractéristiques techniques ................... 18 Dimensions ........................20 Droits de propriété industrielle ..................21 Marque déposée ......................21 Date de rédaction : 2017-09-04 VEGATRENN 141 •...
- Page 3 Cette flèche indique une étape de la procédure. Séquence d'actions Les étapes de la procédure sont numérotées dans leur ordre chrono- logique. Élimination des piles Vous trouverez à la suite de ce symbole des remarques particulières concernant l'élimination des piles et accumulateurs. VEGATRENN 141 •...
- Page 4 Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le VEGATRENN 141 est un séparateur d'alimentation [EEx ia] avec alimentation de tension séparée destiné au raccordement de cap- teurs 4 … 20 mA/HART en version bifilaire.
- Page 5 Consignes de sécurité pour atmosphères Ex Respectez les consignes de sécurité spécifiques des applications Ex. Celles-ci font partie intégrale de la notice de mise en service et sont jointes à la livraison de chaque appareil disposant d'un agrément Ex. VEGATRENN 141 •...
- Page 6 DIN EN ISO 14001. Aidez-nous à satisfaire à ces exigences et observez les remarques relatives à l'environnement figurant dans cette notice de mise en service : • Au chapitre "Emballage, transport et stockage" • au chapitre "Recyclage" VEGATRENN 141 •...
- Page 7 Saisissez y le numéro de série. Vous trouverez également les données sur votre smartphone : • Télécharger l'appli "VEGA Tools" depuis l' "Apple App Store" ou le "Google Play Store" • Numériser le code Datamatrix situé sur la plaque signalétique de l'appareil ou •...
- Page 8 Vous trouverez des données détaillées concernant l'alimentation de tension au chapitre "Caractéristiques techniques". Paramétrage Sur le VEGATRENN 141 lui-même, aucun paramétrage ni configura- tion n'est nécessaire. Derrière le cache frontal rabattable se trouvent des douilles de communication HART permettant un paramétrage des capteurs raccordés.
- Page 9 3 Description du produit Avec un poids des appareils supérieur à 18 kg (39.68 lbs), il convient Soulever et porter d'utiliser des dispositifs appropriés et homologués à cet effet pour porter et soulever. VEGATRENN 141 •...
- Page 10 Montage Consignes de montage Le VEGATRENN 141 est conçu pour un montage sur rail (rail oméga 35 x 7,5 selon DIN EN 50022/60715). Grâce à la protection IP 20, l'appareil est prévu pour un montage dans des armoires de com- mande.
- Page 11 24 … 230 V CA 50/60 Hz ou 24 … 65 V CC. Des détails relatifs à l'alimentation tension figurent dans les caratéristiques techniques. Câble de raccordement L'alimentation tension du VEGATRENN 141 sera raccordée par un câble usuel conformément aux standards d'installation spécifiques au pays concerné.
- Page 12 Avec ces systèmes d'exploitation à basse impédance, il faut intégrer une résistance de 230 Ω env. dans le circuit 4 … 20 mA. Cette résistance est déjà intégrée dans le VEGATRENN 141 et peut être sélectionnée en choisissant les bornes correspondantes.
- Page 13 Circuit courant d'exploitation (4 … 20 mA/HART, sortie active avec résis- tance HART intégrée dans la boucle) Tension d'alimentation Information: Si nécessaire, les bornes de raccordement peuvent être tirées vers l'avant. Cela peut être utile dans les espaces étroits ou pour rempla- cer un appareil. VEGATRENN 141 •...
- Page 14 – Présence de la tension secteur, l'appareil fonctionne • Le témoin rouge de signalisation de défaut s'allume avec – Court-circuit à l'entrée – Bris de câble en sortie – Charge ohmique trop élevée à la sortie – Erreurs internes VEGATRENN 141 •...
- Page 15 Douilles de communica- Le VEGATRENN 141 lui-même ne nécessite aucun paramétrage ni tion HART configuration. Vous pouvez procéder à un paramétrage des capteurs HART raccordés via les douilles de communication HART en face avant de l'appareil et ce sans interruption du circuit de mesure.
- Page 16 24h/24 possibilité - en cas d'urgence - d'appeler le service d'assistance tech- nique VEGA, numéro de téléphone de la hotline +49 1805 858550. Ce service d'assistance technique est à votre disposition également en dehors des heures de travail, à savoir 7 jours sur 7 et 24h/24. Étant proposé...
- Page 17 Matériaux : voir au chapitre "Caractéristiques techniques" Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. VEGATRENN 141 •...
- Page 18 Circuit courant capteur Nombre de capteurs 1 x 4 … 20 mA/HART (5x HART multidrop) Type d'entrée Actif (alimentation du capteur par le VEGATRENN 141) Tension aux bornes 21 … 16,5 V à 4 … 20 mA Tension en circuit ouvert...
- Page 19 - Sortie) Ʋ Résistance à l'isolation (entrée - 5,1 kV CC sortie) Agréments Les appareils avec agréments peuvent avoir des caractéristiques techniques différentes selon la version. Sans résistance HART interne (avec raccordement à la borne 11/12). VEGATRENN 141 •...
- Page 20 9 Annexe Pour ces appareils, il faudra donc respecter les documents d'agréments respectifs. Ceux-ci font partie de la livraison des appareils ou peuvent être téléchargés sur "www.vega.com", "Recherche d'appareils (numéros de série)" ainsi que dans la zone de téléchargement générale.
- Page 21 Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellec- tuelle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
- Page 22 INDEX INDEX Appli VEGA Tools 7 Témoins de contrôle 14 Tension d'alimentation 11 Type de protection 10 Blindage du câble 11 Bornes de raccordement 12 VEGACONNECT 12 Câble de raccordement 11 Causes du défaut 16 Charge ohmique 12 Code de matrice de données 7...
- Page 23 Notes VEGATRENN 141 •...
- Page 24 Les indications de ce manuel concernant la livraison, l'application et les conditions de service des capteurs et systèmes d'exploitation répondent aux connaissances existantes au moment de l'impression. Sous réserve de modifications © VEGA Grieshaber KG, Schiltach/Germany 2017 VEGA Grieshaber KG Tél. +49 7836 50-0 Am Hohenstein 113...
