4. Installation
4.3.8 Entrée auxiliaire de by-pass à distance A.R.B.C. (Auxiliary Remote Bypass Contact)
L'onduleur Trimod HE permet d'activer le fonctionnement en by-pass forcé sans aucun opération depuis le panneau de
commande mais simplement au moyen d'un contact externe normalement ouvert.
La borne du contact de by-pass externe se trouve sur le bornier et est marquée de l'indication « A.R.B.C. ».
Pour le bon branchement du contact externe, il est nécessaire de respecter les prescriptions suivantes :
- utiliser un câble à double isolation d'une longueur maximum de 10 mètres ;
- s'assurer que l'interrupteur utilisé est galvaniquement isolé.
Les caractéristiques électriques de l'entrée auxiliaire de by-pass à distance sont les suivantes :
- tension avec contacts ouverts: inférieure à 100 V
- courant avec contacts fermés: inférieur à 100 mA

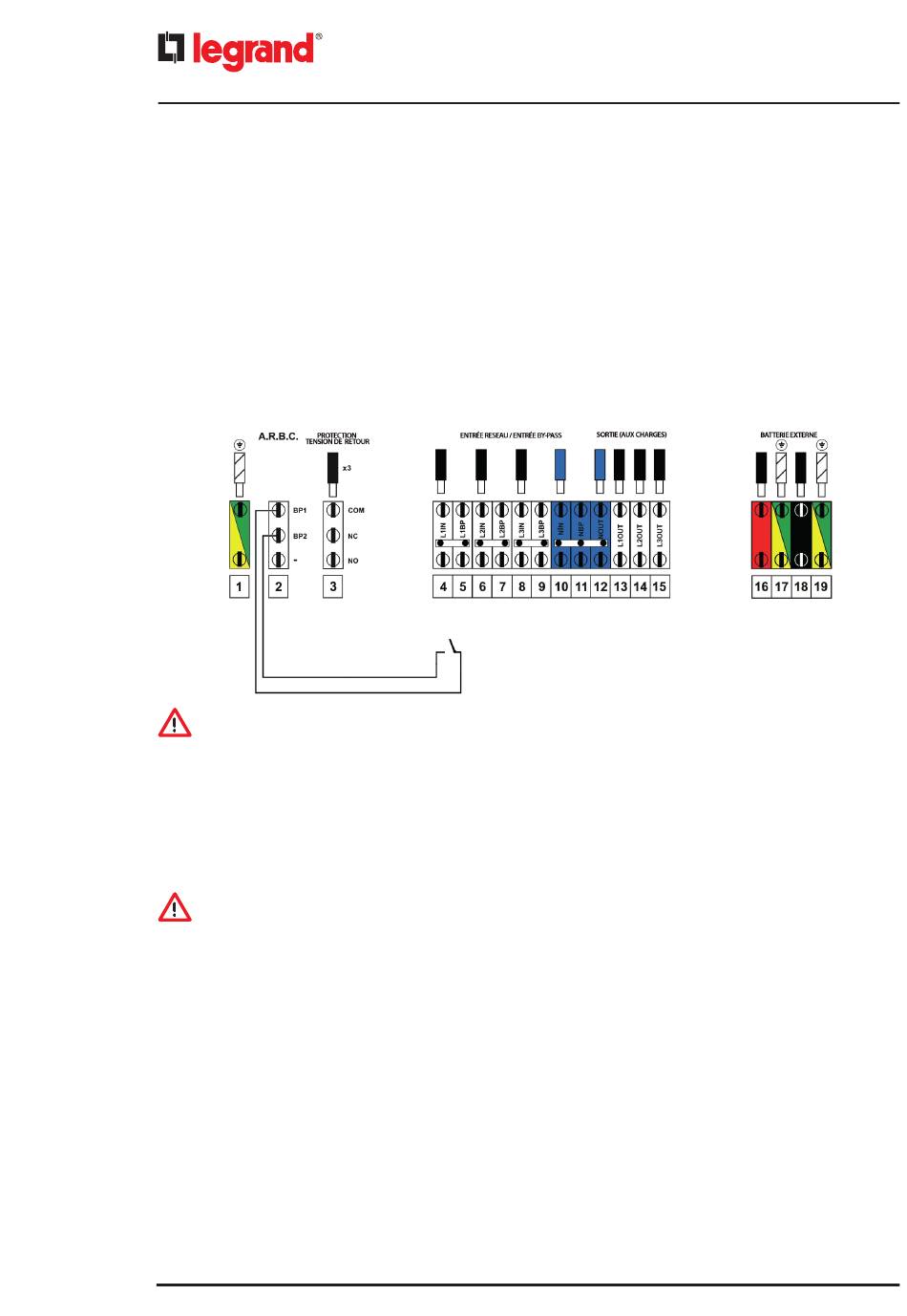

La figure ci-après montre le branchement du contact de by-pass externe :
ATTENTION
Il n'est pas possible d'utiliser ce contact auxiliaire dans le cas où l'onduleur serait configuré comme entrée monophasée-
sortie triphasée 120°.
4.4

Introduction des modules de puissance et des tiroirs de batteries

Une fois tous les branchements électriques effectués, fermer le tiroir de distribution pour les modèles Trimod HE 10, 15,
20, 30 TT ou revisser les panneaux inférieurs pour les Trimod HE 30 TM, 40, 60 et 80.
Il est ensuite possible de passer à l'introduction des modules de puissance et des tiroirs de batteries dans l'onduleur (en
fonction du modèle) et dans les armoires de batteries externes modulaires (si présentes).
AVERTISSEMENT
Les onduleurs Trimod HE ont une distribution électrique dimensionnée pour la puissance nominale de l'appareillage et
doivent être utilisés exclusivement avec les modules de puissance prévus et indiqués dans le tableau « Caractéristiques
mécaniques » du chapitre 10 du présent manuel.
Ne pas utiliser de modules de puissance différents de ceux indiqués, ni ne les mélanger, ni changer le type de modules
pour modifier la puissance de l'onduleur.
Le modèle, la puissance nominale et le type de module de puissance à installer dans l'onduleur Trimod HE sont indiqués
dans les manuels et sur la plaque présente à l'intérieur de la porte de l'onduleur.
Le type et la puissance nominale du module de puissance sont indiqués sur une plaque appliquée au fond du module.
Introduire l'un après l'autre les modules de puissance jusqu'en butée. Les fixer au châssis avec les 2 vis fournies fournis
à cet effet avec le module. Utiliser des vis TCEI M4x20 mm (tête cylindrique creuse hexagonale). Les deux vis de fixation
assurent également le branchement à la terre du module et doivent être fixées toutes deux à des fins de sécurité.
Si un ou plusieurs modules de puissance ne sont pas installés, les logements libres doivent être couverts en installant le
cache en plastique (code kit 3 108 66). Le cache doit être fixé à l'aide de vis TCEI M4x20 mm.
Introduire l'un après l'autre les tiroirs de batteries jusqu'en butée. Pour chaque tiroir, visser toutes les vis de fixation
fournies à cet effet. Utiliser des vis TCEI M4x20 mm (tête cylindrique creuse hexagonale).
Dans le cas du Trimod HE 30 TT, ne pas introduire en butée les tiroirs de batteries et ne pas les visser.
Si un ou plusieurs tiroirs batteries ne sont pas installés, les logements libres doivent être couverts en installant le cache en
plastique du kit 3 108 65. La protection doit être fixée à l'aide de vis TCEI M4x20 mm.
42
