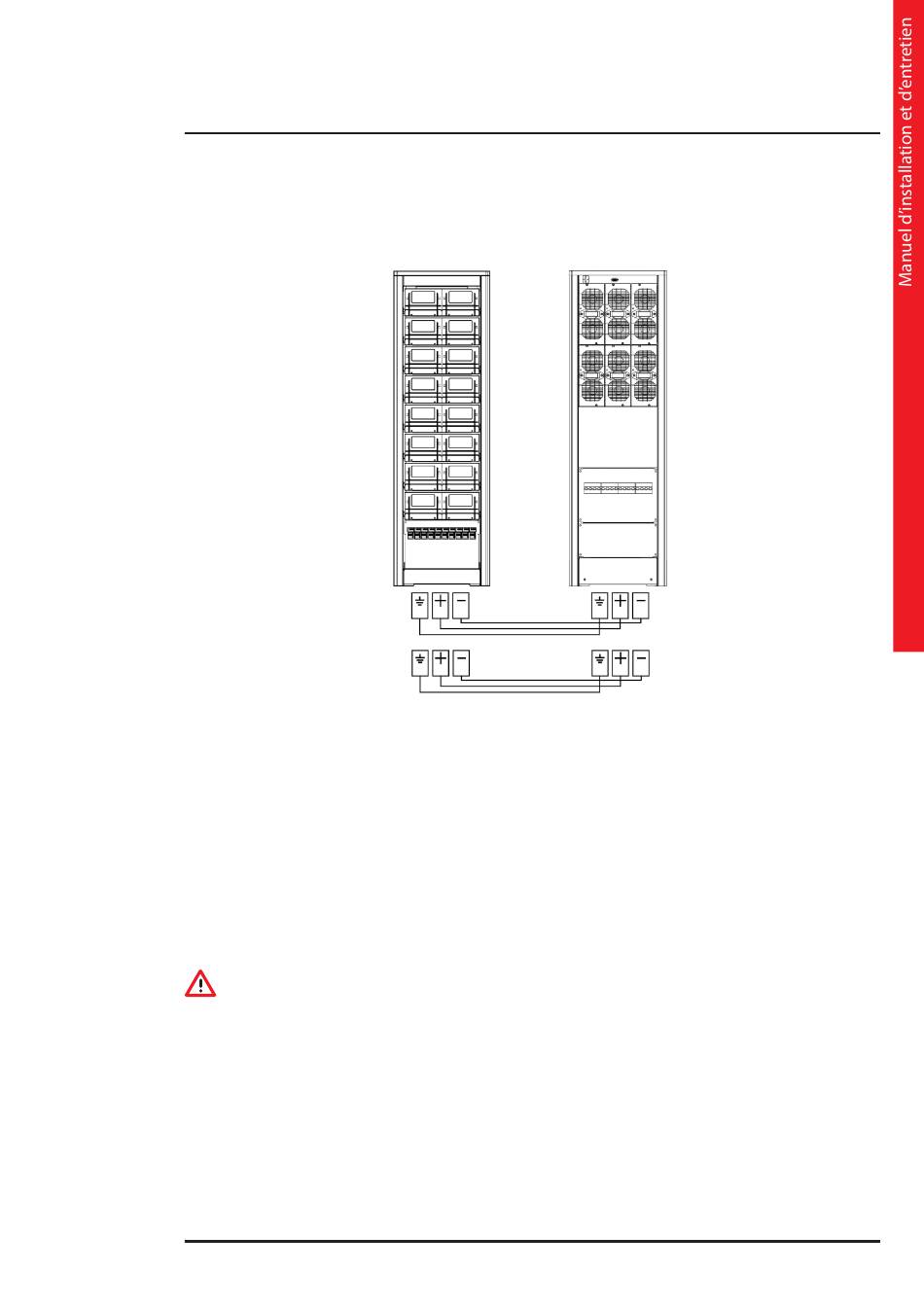

Le branchement doit être effectué dans le respect du schéma et des passages indiqués ci-après :
1. S'assurer que tous les sectionneurs porte-fusibles de batterie sont ouverts.
2. Dévisser les vis de fixation du panneau qui permet d'accéder aux borniers de l'armoire batteries externes.
3. En utilisant les deux câbles multipolaires fournis à cet effet avec l'armoire batteries externes, brancher, au moyen des
câbles de terre (jaune-vert), l'onduleur et l'armoire batteries externes installée.
4. Au moyen des câbles multipolaires utilisés au point précédent, brancher les bornes positives et négatives de l'onduleur
à celles de l'armoire batteries externes installée.
5. Fermer le panneau et visser les vis.
4.2.7.3 Branchement des deux armoires batteries externes modulaires aux Trimod HE 60
Un Trimod HE 60 peut être branché uniquement aux deux TRIMOD HE BATTERY MODULAIRE 5 KB (20 tiroirs batteries) en
utilisant exclusivement des câbles externes conformément aux indications fournies par le tableau 8 du chapitre 10.
Les câbles multipolaires fournis avec chaque armoire batteries doivent être utilisés uniquement pour le branchement en
cascade de la première armoire batterie externe à la deuxième.
ATTENTION
La longueur des câbles de branchement entre l'onduleur et la première armoire de batteries externes ne doit pas dépas-
ser 3 mètres.
Il n'est pas possible de brancher seulement un TRIMOD HE BATTERY 5KB au Trimod HE 60.
Les armoires de batteries externes doivent être homogènes comme nombre de tiroirs de batteries. La différence entre un
armoire et l'autre doit être au maximum de 1 KB (4 tiroirs de batteries).
Pour le branchement de deux ou de plusieurs armoires de batteries externes, il est recommandé de réaliser un tableau de
distribution des batteries comme indiqué dans le présent paragraph 4.2.7.6.
