5. Attendre la fin de la procédure d'allumage. La page principale est visualisée sur l'écran. Dans ces conditions la charge
est alimentée directement sur secteur de by-pass. L'écran visualise en même temps les messages « Bypass manuel » et
« Bypass forcé ». L'indicateur d'état à rétro-éclairage devient orange.
6. Fermer le sectionneur de sortie (S2) en le plaçant sur la position ON.
7. Ouvrir le sectionneur de by-pass manuel d'entretien (S1) en le plaçant sur la position OFF.
8. Activer le fonctionnement normal de l'onduleur. Accéder au menu principal et suivre le parcours Paramétrages
UPS Bypass Mode forcé
À l'aide des touches FLÈCHE HAUT/BAS, régler la valeur du paramètre sur « Désactivé ». Appuyer sur ENTER pour
confirmer.
9. Au terme de la procédure, l'onduleur fonctionne nouveau normalement. Dans cette condition l'indicateur d'état à
rétro-éclairage devient vert.
10. Fermer la porte de l'onduleur Trimot HE (les clés ne doivent pas être laissées à la disposition de l'opérateur).
6.4.3 Procédure d'entretien avec onduleur éteint
ATTENTION
La procédure d'extinction doit être appliquée uniquement si la charge branchée à l'onduleur est éteinte ou si elle ne
nécessite pas l'alimentation.
1. Maintenir enfoncé la touche ON/OFF pendant au moins 2 secondes.
2. Quand l'écran visualise le message « Éteindre l'UPS? », appuyer sur la touche ENTER.
3. Attendre la fin de l'opération d'extinction.
4. Ouvrir le sectionneur de sortie (S2) en le plaçant sur la position OFF.
5. Ouvrir le sectionneur de secteur (S3) et d'entrée by-pass (S5) en les plaçant sur la position OFF.
6. Ouvrir les sectionneurs de batterie de l'onduleur et des tous les armoires batteries externes (si présents).
7. Appuyer sur la touche ON/OFF pour décharger les éventuelles capacités internes.
8. Ouvrir l'interrupteur en amont de l'onduleur qui fournit l'alimentation sur secteur. Une fois ces opérations correctement
effectuées, l'onduleur est hors tension. Procéder ensuite aux opérations d'entretien.
AVERTISSEMENT
À l'intérieur de la partie supérieure de l'onduleur, à hauteur des cartes de commande et de la carte d'interface des
contacts, il est possible que soit présente une tension dangereuse due au branchement de la ligne de commande de
backfeed externe.

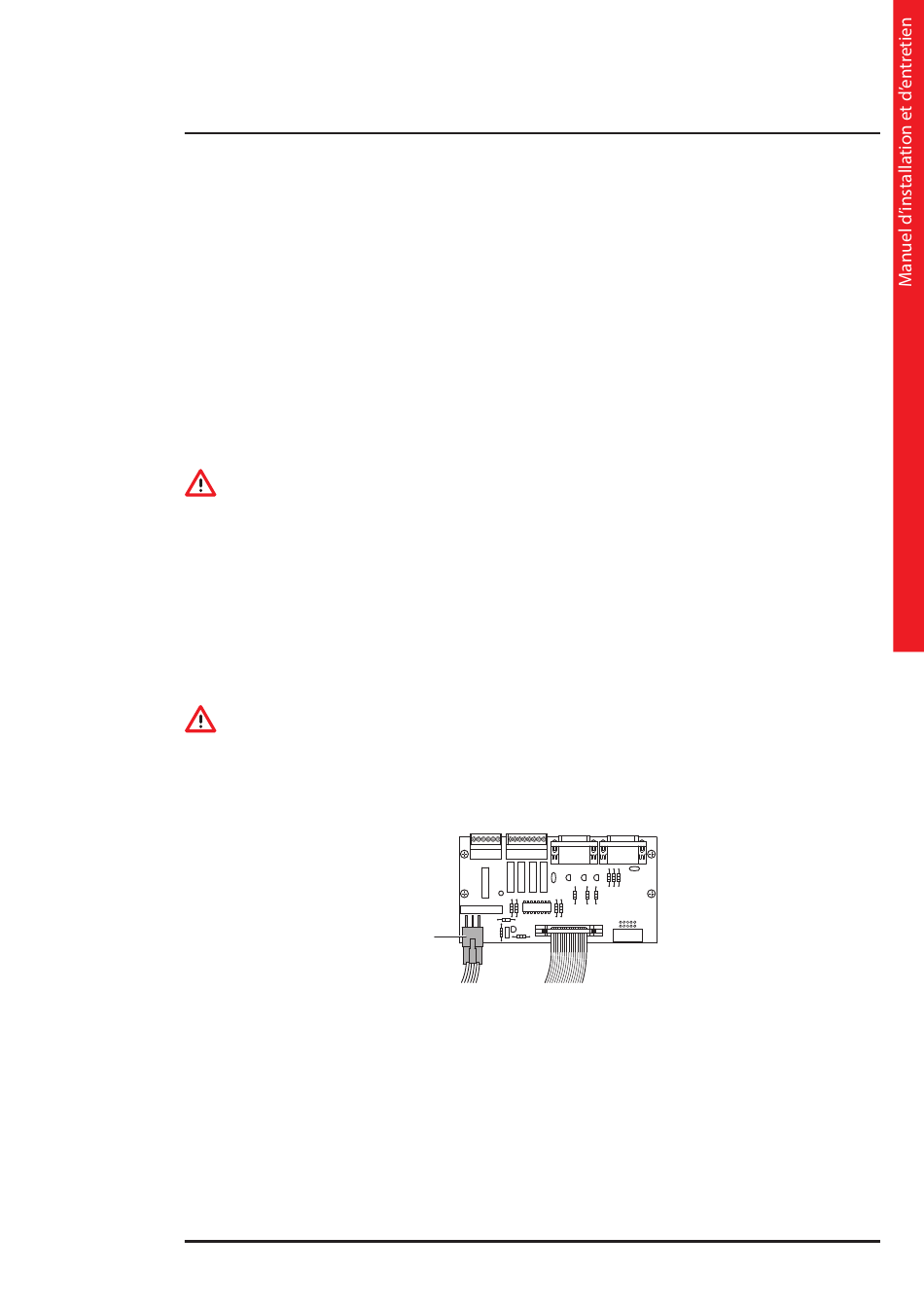

Faire attention au connecteur EC9 de la carte d'interface des contacts à laquelle la ligne de backfeed est branchée.
Note: en réalisant la protection de backfeed externe comme indiqué sur le schéma du paragraphe 4.2.6, il est possible de
sectionner la ligne de l'extérieur et de la placer en conditions de sécurité.
6.5

Prescriptions pour tiroirs batteries

Deux procédures différentes d'installation/changement des tiroirs batteries des onduleurs et des Trimod HE BATTERY
modulaires sont possibles, outre celle prévoyant l'extinction de l'onduleur décrite dans le chapitre 6.4.3.
EC9
