Consignes d'installation

Installation de l'encadrement de porte

INSTALLATION DE LA FAÇADE ET DE L'ENCADREMENT DE PORTE

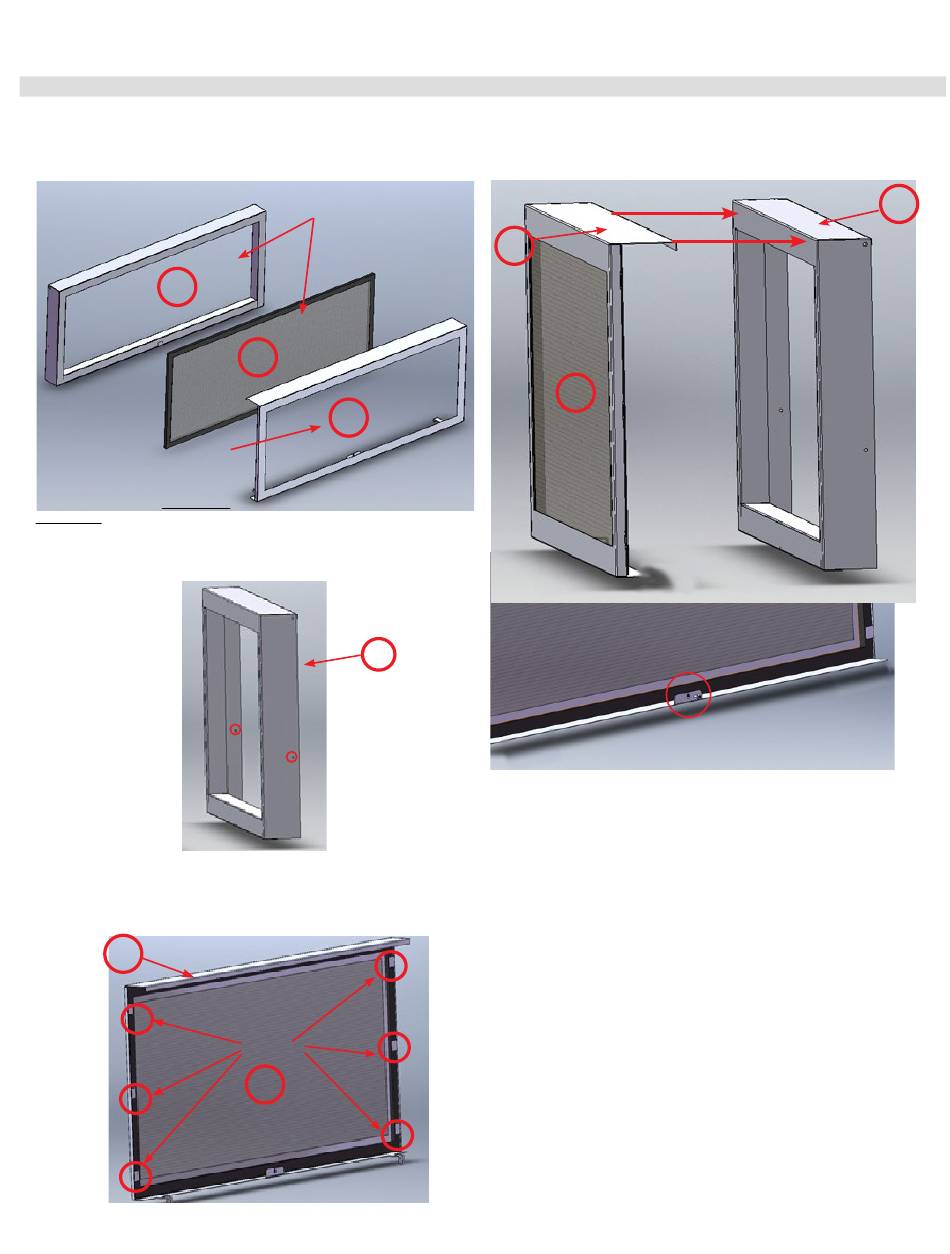

1. L'encadrement de porte intérieur (1) et l'écran grillagé (2) sont fixés de série à
l'appareil. Retirer l'encadrement de porte intérieur (maintenu par des aimants)
et l'écran en tirant vers soi sur le bas de l'encadrement et en le soulevant.
1
La pièce 3 est commandée séparé-
ment et est disponible en deux
finitions, donc emballé comme un
accessoire. C'est un composant
obligatoire.
2. Retirer les vis depuis l'intérieur de l'encadrement de porte intérieur et les
mettre de côté, ainsi que les ferrures de fixation (ferrures non illustrées
ci-dessous). Enlever l'écran grillagé de l'encadrement de porte intérieur.
3. Tirer vers soi le bas de l'encadrement de porte intérieur, le soulever et enlever
l'encadrement. L'écran grillagé de l'encadrement de porte intérieur (1) doit
être enlevé et installé dans l'encadrement de porte extérieur (3), tel qu'illustré
ci-dessous. Rabaisser les 6 languettes pour fixer l'écran à l'encadrement de
porte extérieur.
3
50 |
Foyer au gaz Regency Horizon
919-387_fr
Les pièces 1 et 2 sont
emballées avec l'appareil.
2
3
1
Emplacements
des vis
Languettes
2
®
HZ54E-11
4. Accrocher l'encadrement de porte extérieur (3) et l'écran grillagé une
fois assemblés sur l'encadrement de porte intérieur.
3
2
5. Bend the center tab up and secure with a screw to attach the outer
frame/mesh assembly to the inner door frame
5. Attacher le montage une fois assemblé au cadre vitré de l'appareil.
6. Procéder à l'installation de la façade.
1
HZ54E
1
06.06.16
