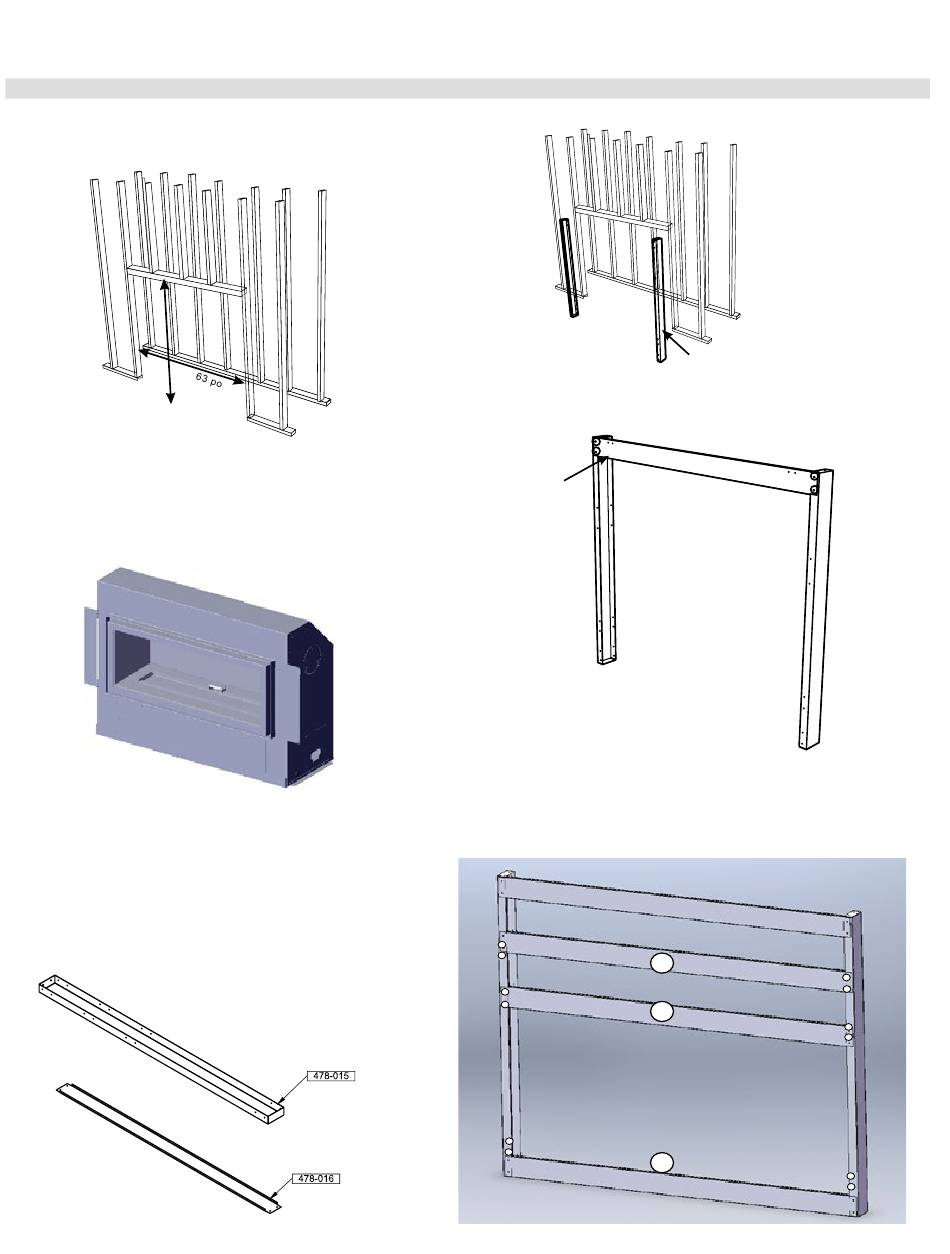

Ensemble de montage en option
1. Construire la charpente en bois : les dimensions intérieures doivent
être de 63 po (102 mm) de large x 50-1/4 po (1276 mm) de haut.
50-1/4 po
2. Plier les deux brides de clouage sur les côtés de l'appareil jusqu'à ce
qu'elles soient positionnées comme illustré ci-dessous.
Déterminer l'épaisseur totale du panneau non combustible avec
le matériau de finition utilisé. Les brides de clouage peuvent être
ajustées jusqu'à 3-1/ 8 po (79 mm).
3. Ajuster les brides de clouage en desserrant les 2 vis sur chacune
des brides. Les régler puis resserrer les vis.
4. Poser les deux montants verticaux (478-015) et les fixer à l'aide de 6
vis (2 en bas, 2 en haut et 2 sur les côtés) comme illustré ci-contre.
REMARQUE : S'assurer que le côté plat du montant en acier se
trouve face à la charpente en bois.
919-441a-fr
OPTIONAL FRAMING KIT
5. Fixer la traverse horizontale en acier sur le haut du foyer à l'aide de
2 vis de chaque côté.
6. Glisser l'appareil dans son emplacement. Brancher l'alimentation au gaz,
le système d'évacuation, l'alimentation électrique et le ventilateur (s'il y a
lieu) avant d'installer les autres traverses horizontales en acier.
7. Fixer les 3 traverses horizontales en acier (478-016) à l'aide de 2 vis à
chaque extrémité (2 en haut et une en bas), comme illustré ci-dessous.
2 PIÈCES
4 PIÈCES
1
Consignes d'installation
(478-016)
1
2
3
Foyer au gaz Regency Horizon
HZ54E-10
Côté plat vers l'extérieur
(478-015)
®
HZ54E-11
06.08.16
|
21
