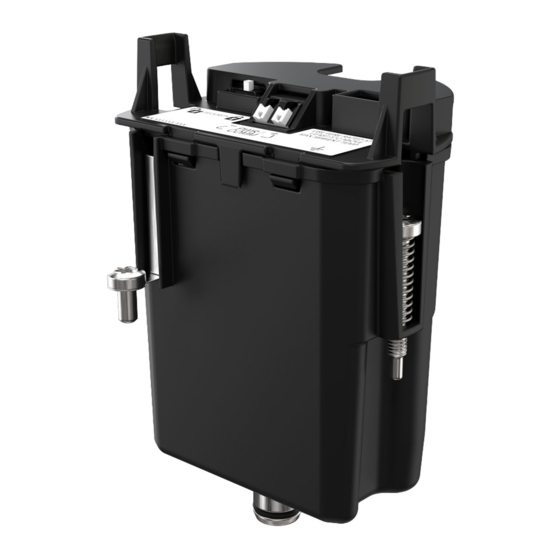

- Page 1 Guide condensé 00825-0203-4418, Rev AA Octobre 2022 Transmetteur de niveau Rosemount ™ 3408 Remplacement de la boîte de dépôt électronique...
- Page 2 1 À propos de ce guide Ce guide fournit des instructions pour le remplacement de la boîte de dépôt électronique (BDE) sur le transmetteur de niveau Rosemount 3408. Se reporter au Rosemount 3408 manuel de référence pour plus d’informations. 1.1 ...
- Page 3 Octobre 2022 Guide condensé ATTENTION Les fuites de procédé peuvent provoquer des blessures graves, voire mortelles. Manipuler le transmetteur avec précaution. Si le joint de procédé est endommagé, du gaz risque de s’échapper du réservoir. ATTENTION Accès physique Tout personnel non autorisé peut potentiellement causer des dommages importants à...
- Page 4 Guide condensé Octobre 2022 2 Vérifier le code de modèle Procédure Vérifier que le code de modèle sur la boîte de dépôt électronique (BDE) est approprié pour l’application. Illustration 2-1 : Étiquette principale BDE A. Code de modèle Emerson.com/Rosemount...
- Page 5 Octobre 2022 Guide condensé 3 Remplacer la boîte de dépôt électronique (BDE) Conditions préalables S’assurer que l’appareil n’est pas exposé à l’humidité ou à la poussière. Procédure Débrancher l’alimentation électrique. 2. Tourner la vis de blocage dans le sens horaire jusqu’à ce qu’elle soit complètement vissée dans le boîtier.
- Page 6 5. Noter l’acheminement du câble et déconnecter les câbles de la BDE. Utiliser un petit tournevis pour appuyer sur le bouton et maintenir le raccordement des bornes ouvert. 6. Desserrer les trois vis de la BDE, puis retirer la BDE. Emerson.com/Rosemount...
- Page 7 Octobre 2022 Guide condensé 7. Insérer doucement la nouvelle BDE jusqu’à ce qu’elle s’emboîte, puis le pousser fermement à fond. 8. Serrer les trois vis en commençant par la vis de la position 1. Couple de serrage : 20 po-lb (2 Nm) Guide condensé...
- Page 8 9. Raccorder les câbles. Remarque Lors de la connexion d’un conducteur flexible (multibrin), utiliser un petit tournevis pour appuyer sur le bouton et maintenir le raccordement des bornes ouvert. 10. Emboîter l’indicateur LCD. 11. Assembler et fixer le couvercle. Emerson.com/Rosemount...
- Page 9 Octobre 2022 Guide condensé a) Vérifier que la vis de blocage du couvercle est entièrement vissée dans le boîtier. H 2,5 mm b) Assembler et fixer le couvercle. Remarque Vérifier que le couvercle est complètement engagé. Il ne doit pas y avoir d’écart entre le couvercle et le boîtier.
- Page 10 Remarque Requis uniquement pour les installations antidéflagrantes/non-incendiaires. H 2,5 mm d) Tourner la vis de blocage d’½ tour supplémentaire dans le sens antihoraire pour fixer le couvercle. 12. Raccorder l’alimentation électrique. Que faire ensuite Reconfigurer l’appareil. Emerson.com/Rosemount...
- Page 11 Octobre 2022 Guide condensé 4 Apposer l’autocollant Procédure Apposer l’autocollant de la HV/SV fournie sur l’étiquette principale. Guide condensé...
- Page 12 © 2022 Emerson. Tous droits réservés. Les conditions générales de vente d’Emerson sont disponibles sur demande. Le logo Emerson est une marque de commerce et une marque de service d’Emerson Electric Co. Rosemount est une marque de l’une des sociétés du groupe Emerson.
