Dimplex DF2690 Manuel Du Propriétaire

Dimplex DF2690 Manuel Du Propriétaire

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
IMPORTANT SAFETY INFORMATION: Always read this manual first
before attempting to install or use this fireplace. For your safety, always
comply with all warnings and safety instructions contained in this manual
to prevent personal injury or property damage.
To view the full line of Dimplex products, please visit
www.dimplex.com

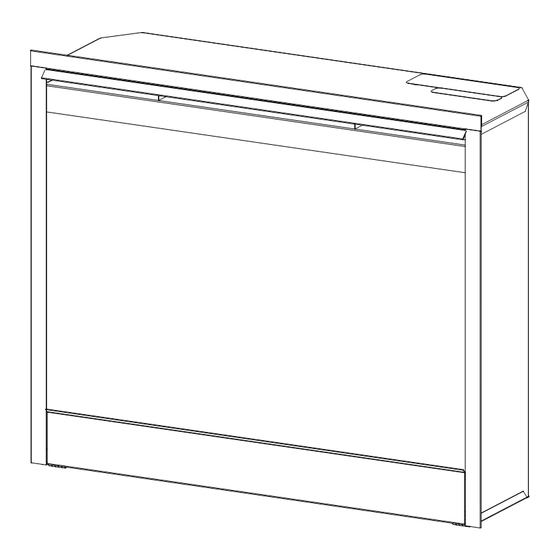

Owner's Manual
Model
DF2690
6904411000
7208680200R07
