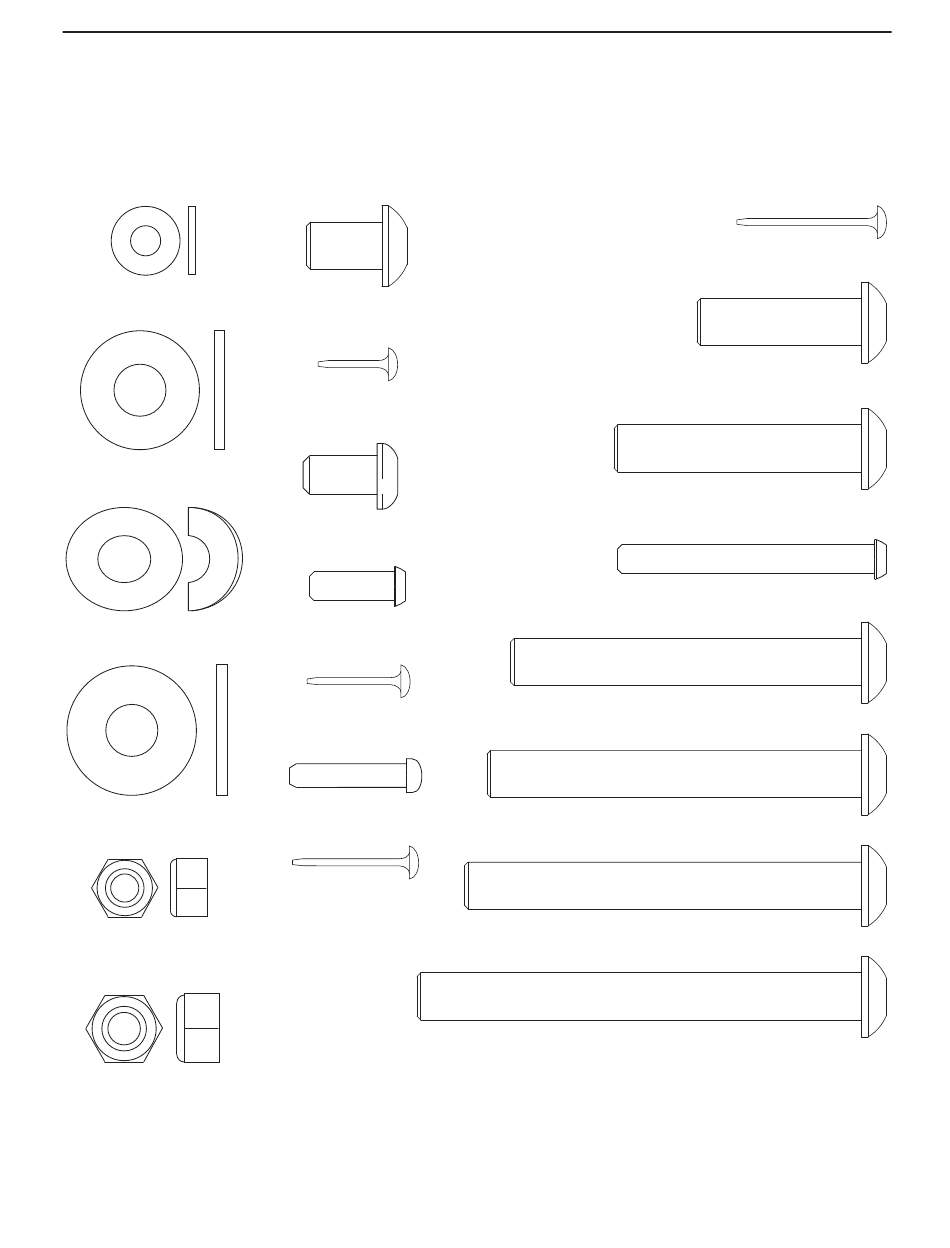

TABLEAU DʼIDENTIFICATION DES PIÉCES
Référez-vous aux schémas ci-dessous pour identifier les petites pièces utilisées lors de lʼassemblage. Le nom-
bre entre parenthèses à côté de chaque schéma fait référence au numéro-clé de la pièce sur la LISTE DES
PIÈCES, vers la fin de ce manuel. Remarque : certaines petites pièces ont été pré-attachées. Si une pièce
ne se trouve pas dans le sac des pièces, vérifiez quʼelle nʼest pas pré-attachée.
Rondelle de M6 (62)
Rondelle de M10 (68)
Rondelle Bombée
de M10 (50)
Rondelle Large de M10 (64)
Écrou de Verrouillage
en Nylon de M8 (72)
Écrou de Verrouillage
en Nylon de M10 (65)
Vis en Bouton de
M10 x 16mm (54)
Vis de M4 x
15mm (58)
Boulon en Bouton
de M8 x 16mm (61)
Vis en Bouton de
M6 x 18mm (55)
Vis de M4 x
20mm (71)
Vis de M5 x
25mm (59)
Vis de M4 x
25mm (60)
Vis en Bouton de M10 x 53mm (49)
Vis en Bouton de M6 x 55mm (56)
Vis en Bouton de M10 x 75mm (57)
Boulon en Bouton de M10 x 80mm (52)
Boulon à Tête Ronde de M10 x 85mm (51)
Boulon en Bouton de M10 x 95mm (73)
5
Vis de M4 x
30mm (63)
Boulon en Bouton
de M10 x 35mm
(53)
