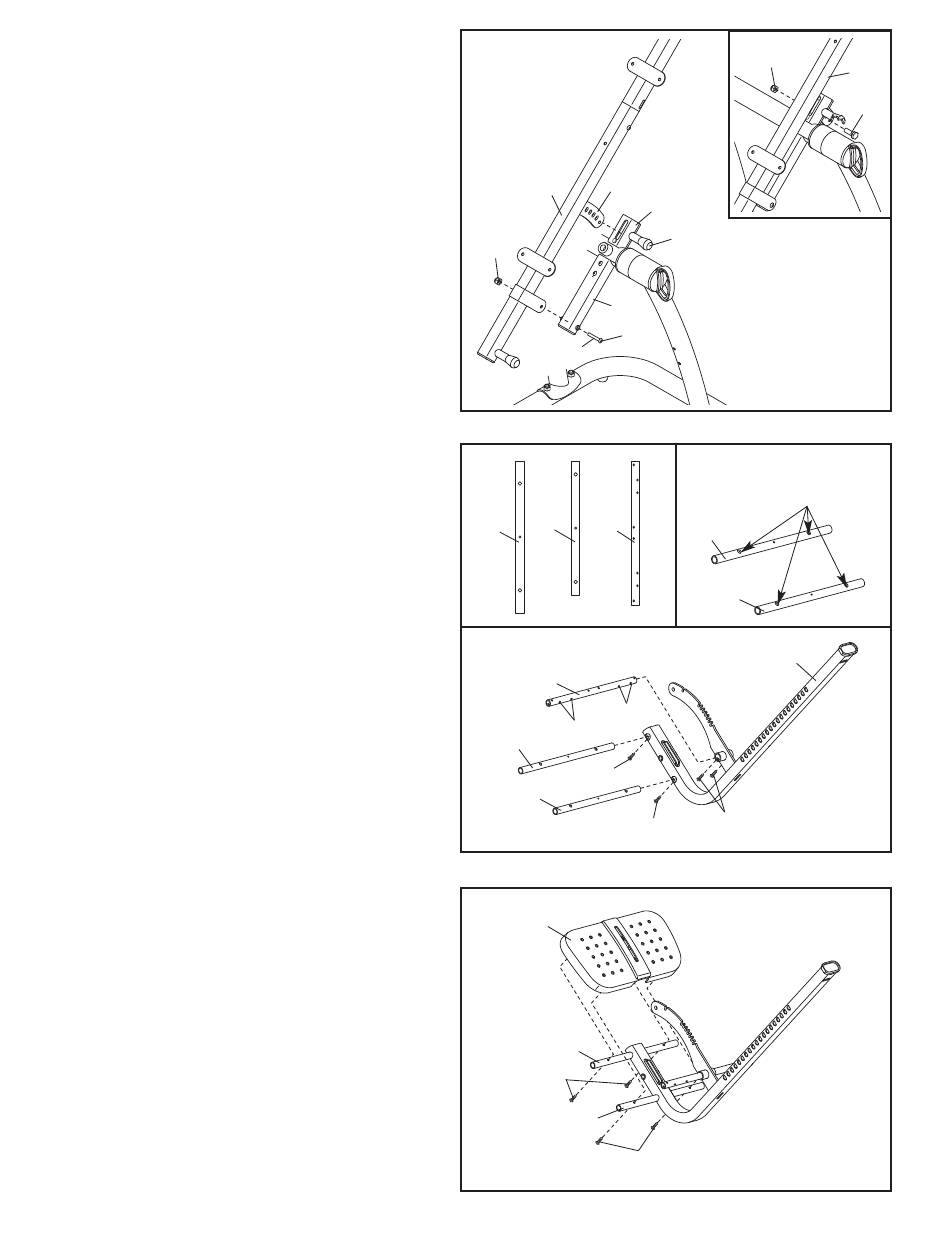

10. Appliquez une petite quantité de graisse sur
un Boulon en Bouton de M10 x 95mm (73).
Retirez le Bouton dʼAjustement Long (43) au
maximum de sa course. Insérez le support du
Cadre du Dossier (8) dans lʼEmbout Supérieur
(23). Ensuite, fixez le Cadre du Dossier à la
Rallonge du Cadre Central (6) à lʼaide du
Boulon en Bouton de M10 x 95mm (73) et
dʼun Écrou de Verrouillage en Nylon de M10
(65). Par la suite, enfoncez le Bouton
dʼAjustement Long à lʼintérieur de lʼun des
trous du support.
Référez-vous au schéma en encadré. Fixez
un Boulon en Bouton de M8 x 16mm (61) et
un Écrou de Verrouillage en Nylon de M8 (72)
dans lʼorifice de lʼextrémité du support du
Cadre du Dossier (8).
11. Voir le dessin en encadré de gauche.
Repérez le Tube Supérieur (16), le Tube
Inférieur (17) et le Tube de lʼÉtrier (18); les
Tubes sont de différentes tailles et présentent
des trous à des positions différentes.
Placez le Tube Supérieur (16) et le Tube
Inférieur (17) de sorte que les plus grands
orifices se retrouvent sur le dessus
(reportez-vous au schéma en encadré à
droite), puis introduisez-les dans les trous
indiqués du Cadre de la Jambe (10). Fixez
chacun des Tubes à lʼaide dʼune Vis de M4 x
15mm (58).
Placez le Tube de lʼÉtrier (18) dans le sens
montré et insérez-le dans le Cadre de la
Jambe (10). Fixez le Tube de lʼÉtrier à lʼaide
de deux Vis de M4 x 15mm (58).
Assurez-vous de serrer les Vis de M4 x
15mm (58) dans les trous des faces
inférieures des Tubes (16, 17, 18).
12. Installez le Repose-pied (19) sur le Tube
Supérieur (16) et le Tube Inférieur (17).
Vissez à la main quatre Vis de M4 x 25mm
(60) à travers les Tubes et jusquʼà lʼintérieur
du Repose-pied. Ne serrez pas les Vis à ce
momentci.
10
Support
8
65
6
73
Graisse
11
18
17
16
18
Trous
Trous
16
58
17
58
12
19
16
60
17
60
10
72
23
37
Les plus grands trous
doivent se retrouver sur
le dessus
16
17
10
58
8
61
