DE: Sicherheitstemperaturbegrenzer (STB) für Fußbo-
denheizung: Montage- und Bedienungsanlei-
tung
1
Allgemeine Sicherheitshinweise
HAllgemeine Sicherheitshinweise
Diese Installationsanleitung richtet sich an Fachleute
für Gas- und Wasserinstallationen, Heizungs- und
Elektrotechnik. Die Anweisungen in der Anleitung
müssen eingehalten werden. Bei Nichtbeachten kön-
nen Sachschäden und Personenschäden bis hin zur
Lebensgefahr entstehen.
Sämtliche Zusatzausstattungen dürfen nur von einer
autorisierten Person und einer registrierten Fachfirma
installiert und in Betrieb genommen werden.
▶ Installationsanleitungen vor der Installation lesen.
▶ Sicherheits- und Warnhinweise beachten.
▶ Nationale und regionale Vorschriften, technische
Regeln und Richtlinien beachten.
▶ Ausgeführte Arbeiten dokumentieren.
▶ Beim Auspacken des Zubehörs die Lieferung auf
Vollständigkeit prüfen. Nur einwandfreie Teile ein-
bauen.
▶ Dem Kunden Wirkungsweise und Bedienung des
Gerätes erklären und ihn darauf hinweisen, dass er
selbst keine Änderungen oder Reparaturen an dem
Gerät vornehmen darf.
HLebensgefahr durch Stromschlag!
▶ Der elektrische Anschluss und der Anschluss an das
Stromnetz darf nur von qualifiziertem Personal
nach Durchführung aller Prüfungen und Revisionen
durchgeführt werden. Anschlussplan beachten.
▶ Vor allen Arbeiten Gerät vollständig von der Span-
nungsversorgung trennen (z. B. über Schutzschal-
ter/Sicherung).
▶ Fehlerhaftes Anschließen des Zubehörs kann zu
Schäden führen, für die der Hersteller nicht haftet.
2
Bestimmungsgemäße Verwendung
Der Thermostat dient zum Ausschalten des Heizkessels, wenn das Was-
ser im Heizkessel die kritische Temperatur erreicht, und ist für niedrigere
Temperaturen im Fußbodenheizkreis vorgesehen.
Dieser Thermostat darf nicht bei Heizkesseln mit Warmwasserbereitung
verwendet werden!
IO Tronic Heat - D8738104940
DE: Sicherheitstemperaturbegrenzer (STB) für Fußbodenheizung: Montage- und Bedienungsanleitung | 3
3
Installation
▶ Trennen sie den Heizkessel von der Stromversorgung durch einen
Schutzschalter vor dem Heizkessel und demontieren sie die Abde-
ckung (zwei Schrauben unten sowie eine Schraube und eine Feder
oben).
▶ Arretierungsfeder aus der Tauchhülse herausnehmen, Kapillarfühler
des Thermostats herausziehen, die Kapillare aus dem Bündel lösen,
den ursprünglichen STB abschrauben und herausnehmen. ( Abb.
2, [3, 4])
▶ Die Drähte des Thermostats auf den neuen Thermostat umstecken
(Abb. 1)
▶ Den neuen Thermostat (40 ... 60 °C) festschrauben und dessen Ka-
pillarfühler in die Tauchhülse schieben.
▶ Kapillare und Kabel befestigen und Kesseltemperaturfühler mit der
Arretierungsfeder in der Tauchhülse sichern.
▶ Am neuen STB den Sollwert einstellen. Für die Fußbodenheizung be-
trägt dieser Wert max. 50 °C.
Nach Einschalten des Heizkessels, eingestellte Ausschalttemperatur
überprüfen. Das erneute Einschalten des STB nach vorheriger Blockie-
rung setzt ein Absinken der Temperatur im Heizkessel um mehr als 20 °C
voraus.
▶ Abdeckung am ausgeschalteten Heizkessel anbringen.
▶ Im Servicemenü (Parameter SE03) die maximale einstellbare
Kesseltemperatur auf 40 °C einstellen.
▶ An der Elektronik nach Bedarf die maximale Sollbetriebstemperatur
des Heizwassers auf ca. 35 °C einstellen.
▶ Anschließend das Ausschalten der Elektronik mit Hilfe des "Heizkes-
selthermostats" überprüfen.
▶ Gewünschte Regelung für das Heizsystem wählen (Parameter PA02).
2
C

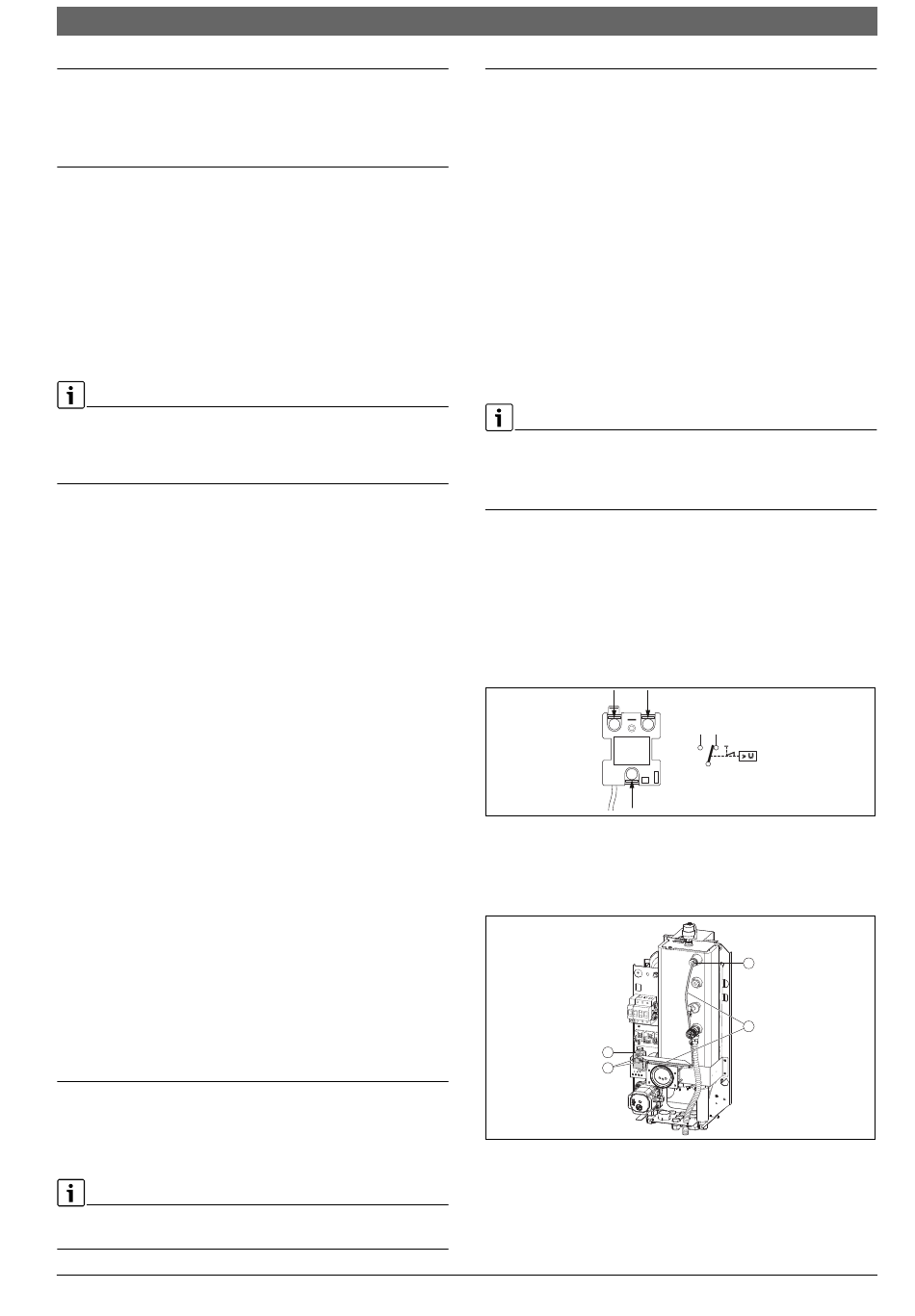

Bild 1
Anschließen des Sicherheitstemperaturbegrenzers
[1]
Schwarze Ader
[2]
Braune Ader
[C]
Rote Ader
1
2
Bild 2
Platzieren des Sicherheitstemperaturbegrenzers und des Kapil-
larfühlers
[1]
Sicherheitstemperaturbegrenzer (STB)
[2]
Befestigungsschrauben des STB
[3]
Tauchhülse mit Feder und Kapillarfühler
[4]
Verkabelung mit der Fühlerkapillare des Thermostats
1
2
1
C
0010013578-001
3
4
0010013579-001
6720868820 (2017/09)
