6.9
REMPLACEMENT LEDs
1) Eteindre la machine à l'aide de l'interrupteur général et débrancher le cordon
d'alimentation.
2) Dévisser les 6 vis qui fixent le carter de moteur arrière. Les vis se trouvent sur le côté droit,
le côté gauche sur la partie supérieure et à l'arrière.
3) Détacher les deux câbles du bornier (P11) en dévissant les deux vis (T29) (Fig.59)
4) Détacher le support de LEDS en dévissant les deux vis (T30). (Fig.58)
5) Détacher les deux pièces de fixation des LEDS (P12) en dévissant les deux vis (T31).
(Fig.59)
6) Remplacer et fixer les LEDS avec les deux pièces de fixation.
7) Visser le support de LEDS.
8) Et finalement brancher les câbles sur le bornier.

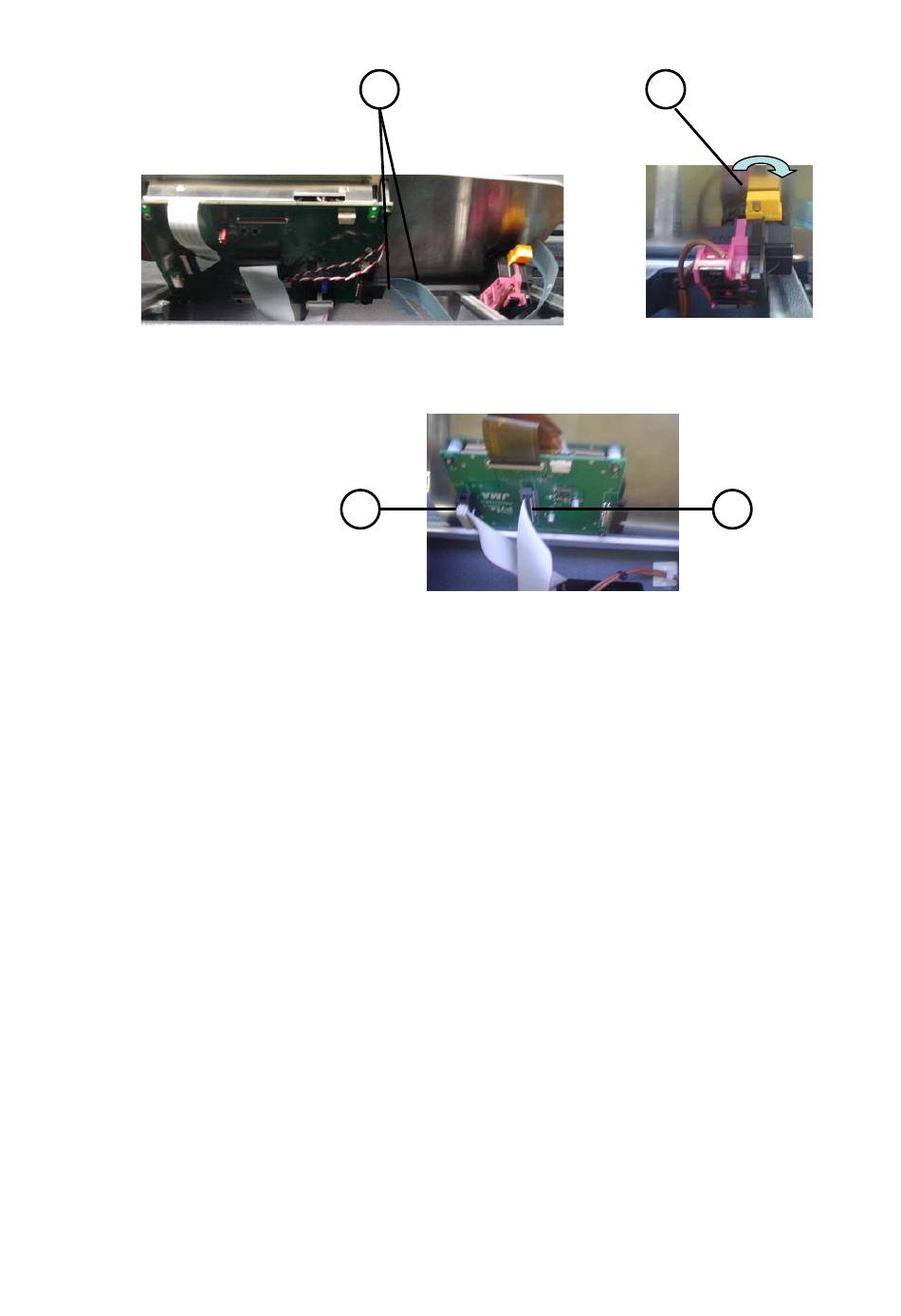

P7
Fig.56
P9
P8
Fig.58
Fig.57
P10
61
