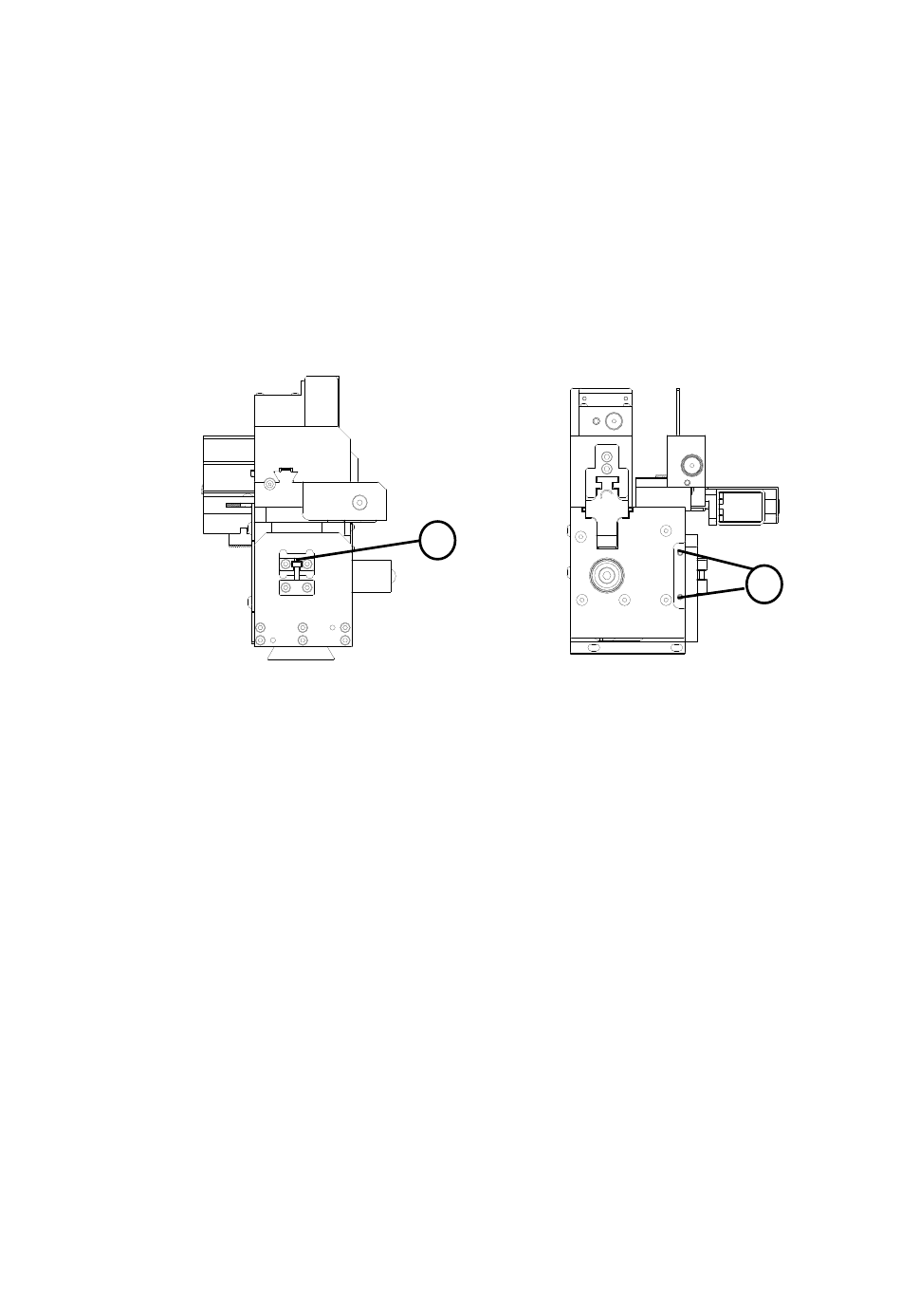

4. Régulation en hauteur du système chargeur : La hauteur de la sortie de la clé peut être
réglée en montant ou en abaissant le chargeur. Pour cela, voici les étapes à suivre :
1. Desserrer les vis (T4) en tournant la vis (T5) lever ou abaisser le chargeur.
2. Une fois que la hauteur a été ajustée, bloquer le chargeur en serrant les vis (T4).
Fig.23
3.2.3
MONTAGE-DÉMONTAGE ÉTAU AUTOMATIQUE + CHARGEUR
Dans le paragraphe suivant est expliqué comment installer le groupe alimentateur dans la machine
1) Retirer le couvercle : Desserrer les vis sans tête (T6) jusqu'à ce qu'elles dépassent et
retirer le couvercle de la queue d'aronde (Fig.25).
2) Retirer l'étau standard : Desserrer les vis sans tête (T7) jusqu'à ce qu'elles dépassent et
retirer le groupe étau standard (Fig.26).
3) Insérer l'étau automatique : Introduire l'étau automatique par la queue d'aronde jusqu'à ce
qu'il fasse butée et serrer les vis sans tête (T8) pour fixer l'étau (Fig.27).
4) Insérer le chargeur automatique : Introduire le chargeur automatique jusqu'à ce qu'il fasse
butée et serrer les vis sans tête (T9) pour fixer le chargeur (Fig.28).
T5
Fig.24
T4
19
