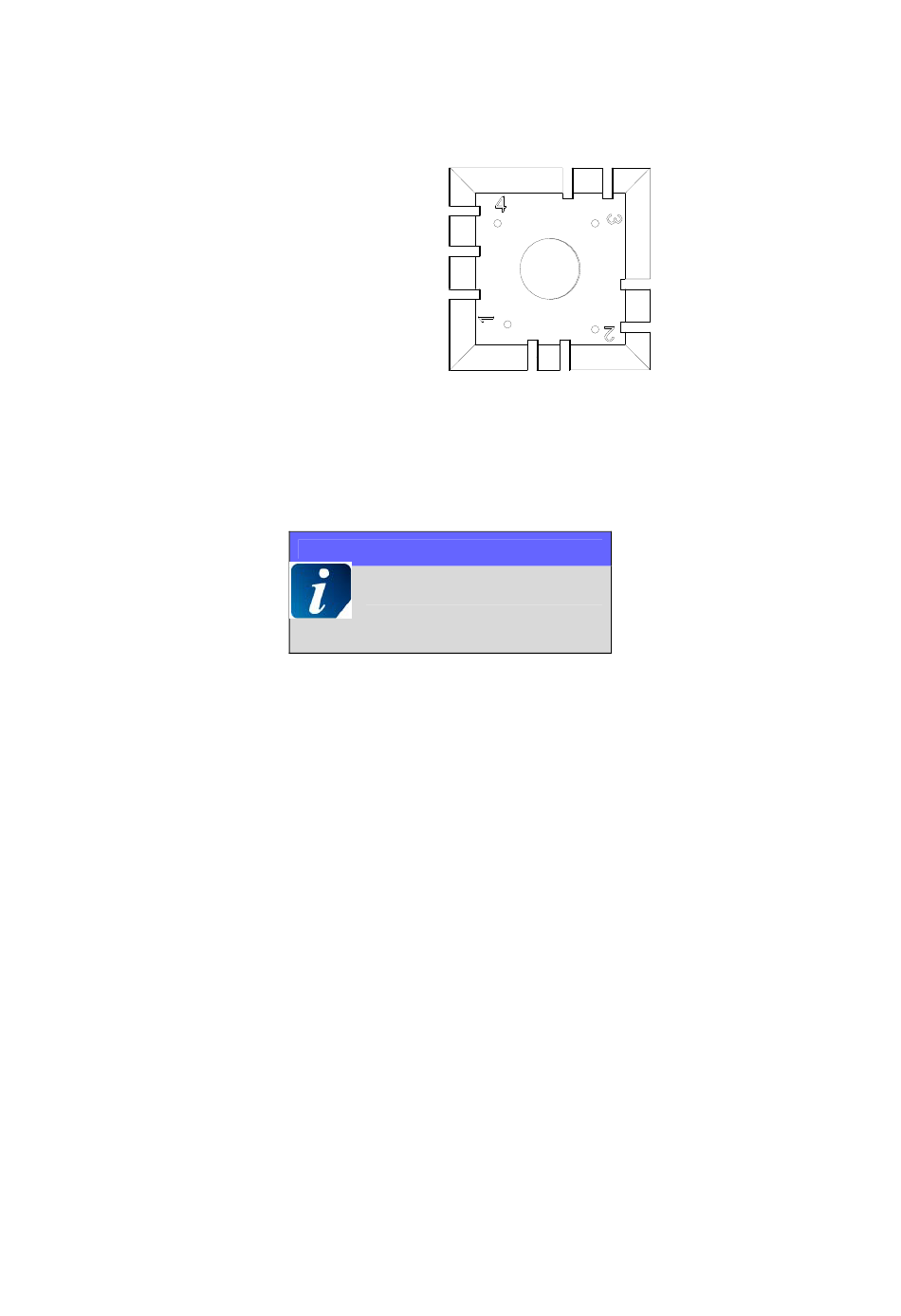

Image d'un étau avec numération des rainures pour réaliser les arrêts (Fig.16)
• Face 1 : butées 1, 2, 3.
• Face 2 : butées 1, 2.
• Face 3 : butées 1, 2.
• Face 4 : butées 1, 2.
L'information relative à la fixation correcte de la clé dans l'étau standard se trouve dans l'une des
fenêtres d'information avant l'opération de taillage. (Fig.17)
3.1.2 REPRODUCTION DE LA CLÉ CRUCIFORME
• Pour la reproduction de ce type de clé, il faut utiliser la "face 1" de l'étau (Fig.18).
• Introduire les deux cales (X) dans les rainures verticales (E) des étaux. Les introduire
de manière à ce que l'ouverture de la cale soit tournée vers la fraise ou le palpeur.
(REMARQUE : En fonction de la longueur de la clé à reproduire, choisir l'une ou l'autre paire
de rainures)
• Introduire la clé originale dans son étau, jusqu'à ce que l'arrêt de la clé fasse butée
contre la cale (X). Une fois que la clé se trouve dans cette position, la bloquer en tournant
la manette de l'étau (B). Faire la même chose avec la clé brute.
• Décrocher le chariot et commencer la reproduction.
(REMARQUE : Il s'agit d'une clé avec trois pannetons à dents. Par conséquent, il faut
répéter deux fois de plus les mêmes opérations avec les deux autres pannetons de la clé)
3
2
1
info. mécanique
Fraise
Etau
Face étau
Butée étau
Fig.17
1
2
1
2
2
1
Fig.16
