3.2.2
UTILISATEUR DU CHARGEUR
Le système chargeur introduit la clé dans l'étau automatique une fois que les chariots de la
machine avancent vers le chargeur. Les paramètres de la clé dans le chargeur sont les mêmes que
l'étau automatique. Il est possible d'introduire environ 50 clés dans le chargeur.
Points à respecter au moment de placer et d'ajuster les clés dans le chargeur :
1. Positionnement de la clé dans le chargeur.
Il faut introduire les clés avec la tête vers la gauche et le dos de la clé vers l'opérateur (Fig.22)
2. Régulation du panneton de la clé.
Ajuster la vis (T2), faire buter la pièce (P1) sur le panneton de la clé, puis éloigner d'environ 1 mm
(Fig.21-22).
3. Régulation de la tête de clé.
Desserrer la vis (T3) et en faisant pivoter la pièce (P2), faire buter la plaque (P3) sur le tête de la
clé puis éloigner d'environ 1 mm (Fig.21-22).

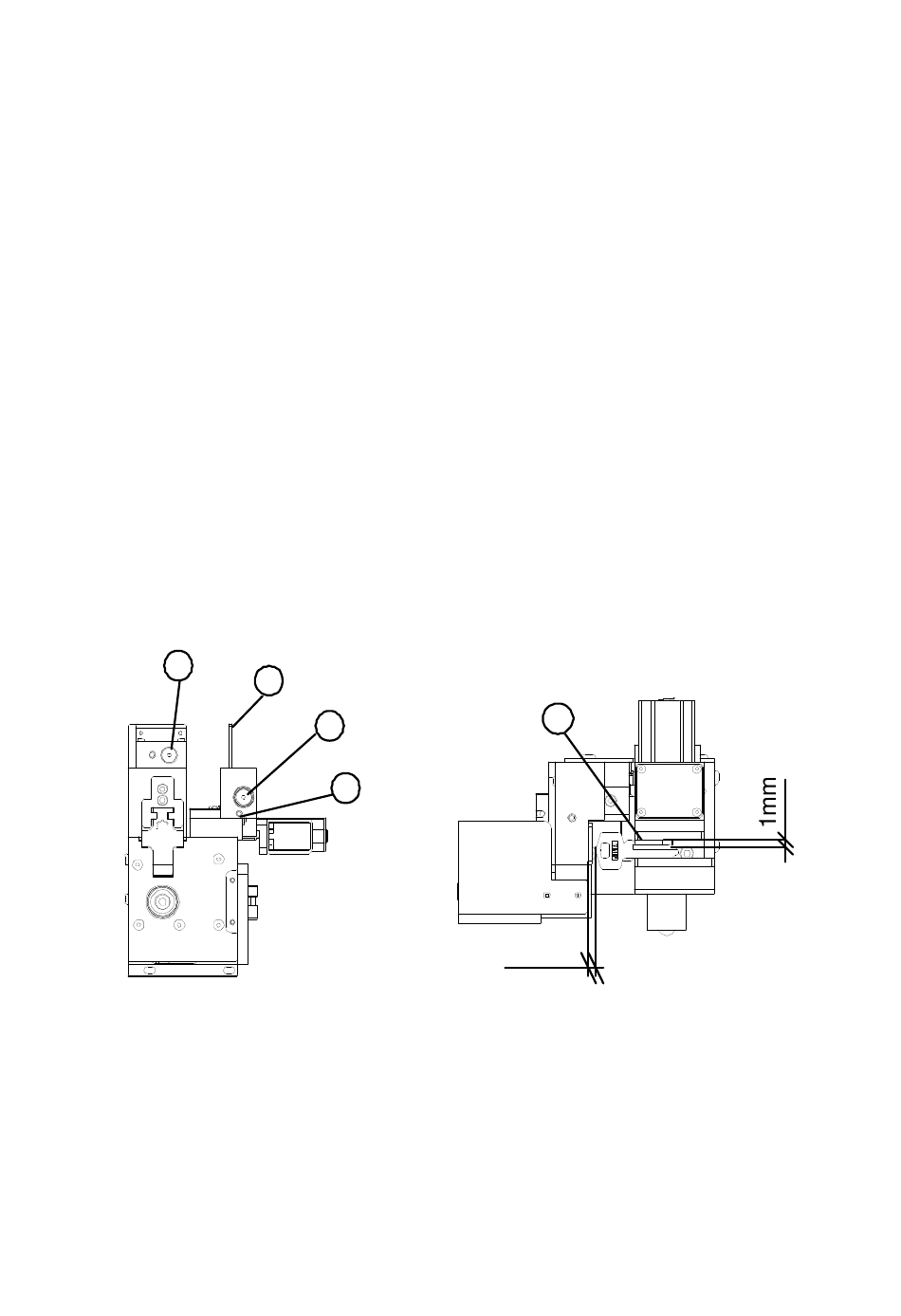

T2
P3
Fig.21
P2
T3
P1
1mm
Fig.22
18
