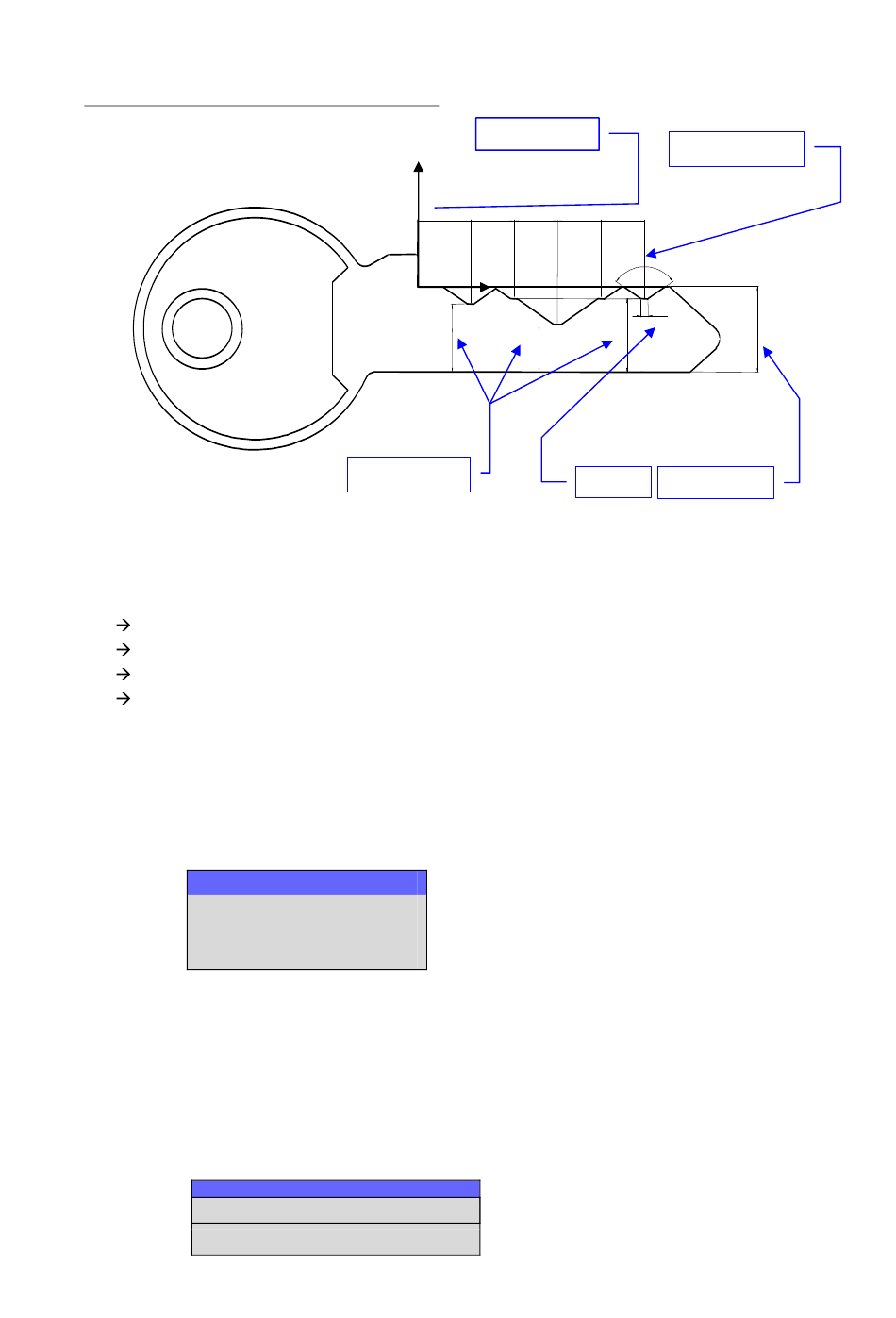

Exemple pour remplir 3, 4 et 5 tableau (Fig.34) :
Clé crantée avec 5 appuis avec différentes profondeurs :
7,1 mm=710 (centièmes de millimètres)
6,6 mm=660 (centièmes de millimètres)
6,1 mm=610 (centièmes de millimètres)
4,6 mm=460 (centièmes de millimètres)
(Remarque Toutes les valeurs doivent être indiquées en centièmes de millimètres)
Voilà comment introduire les données :
EDITION DE FICHES
Simbol./Profond. :
01/710
02/660
Lorsque l'on introduit les données, la case de légende doit rester vide et il faut appuyer sur
ENTER, le programme comprend alors que la séquence d'introduction des profondeurs est
terminée, et passe au tableau suivant.
Les données à remplir dans le tableau suivant sont les distances existantes entre les axes et les
crans. Le nombre de données à remplir est donné par le nombre d'appuis défini au préalable dans
la fiche.
---
510
Profondeur
Fig.34
03/610
04/460
EDITION DE FICHES
----
----
----
Espaces :
420
420
420
Espaces
4 .2
4 .2
5 .1
4 .2
6 .6
4 .6
Base
420
Angle Entrée
4 .2
1 1 0
0 .7
8 .3
7 .1
Largeur clé
41
