6.7
REMPLACEMENT DU MOTEUR
1) Eteindre la machine à l'aide de l'interrupteur général et débrancher le cordon d'alimentation.
2) Dévisser les 6 vis qui fixent le carter de moteur et le retirer. Les vis se trouvent sur le côté droit,
le côté gauche sur la partie supérieure et à l'arrière.
3) Détendre la courroie (voir paragraphe 6.3) et la retirer.
4) Détacher le câble en détachant le connecteur qui sort de la caisse du moteur (Fig.52)
5) Défaire les 4 vis (T27) qui fixent le moteur à la plaque. (Fig.53)
6) Remplacer le moteur, visser à nouveau les vis, connecter les câbles du moteur et tendre la
courroie après l'avoir installée.

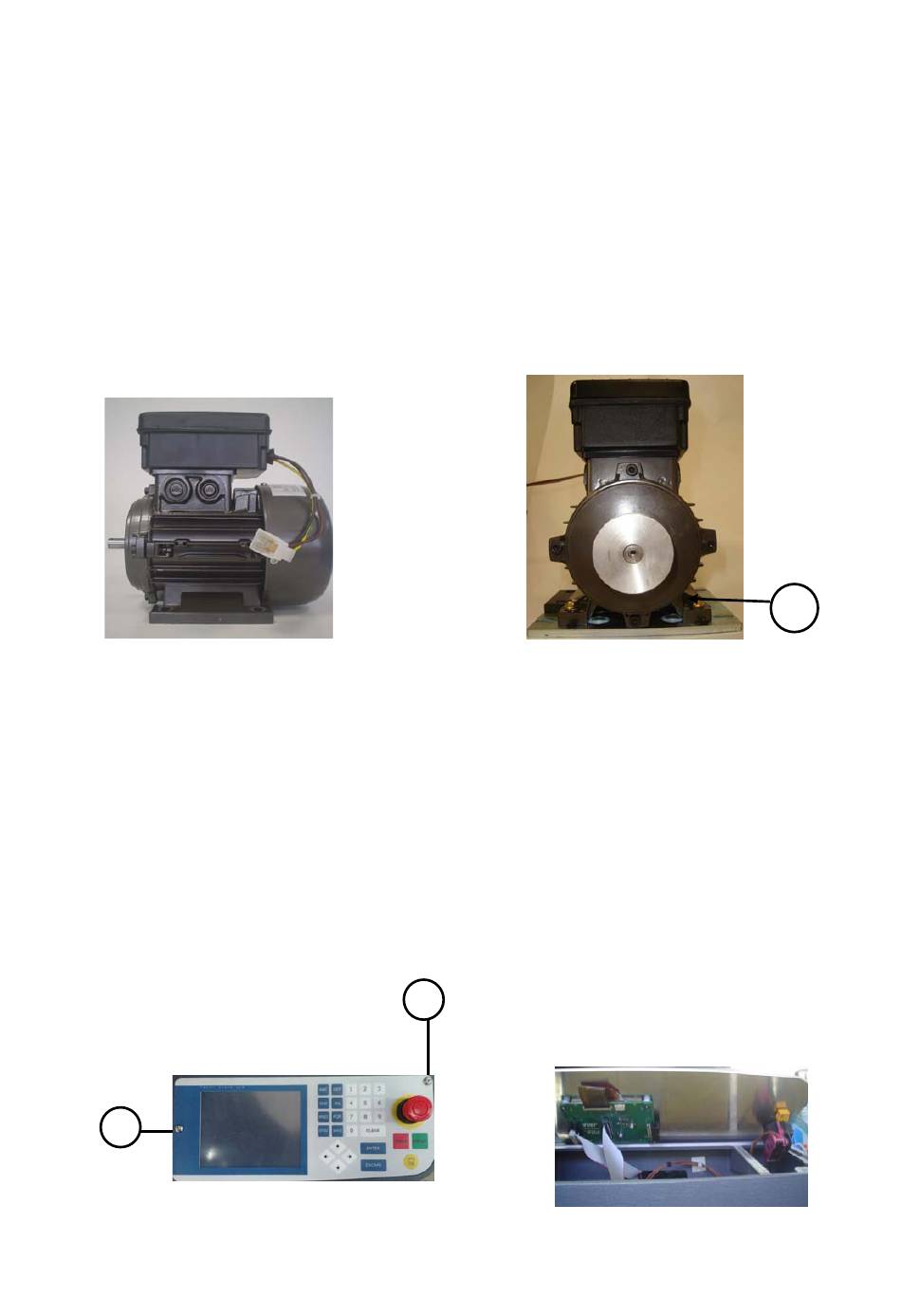

Fig.52
6.8
REMPLACEMENT DU CLAVIER
1) Eteindre la machine à l'aide de l'interrupteur général et débrancher le cordon
d'alimentation.
2) Desserrer les deux vis (T28) qui fixent le clavier au banc. (Fig.54)
3) Tenir le bouton d'arrêt d'urgence, retirer le clavier du banc en le faisant pivoter (Fig.55)
4) Détacher les deux connecteurs (P7) qui vont du clavier à la carte (Fig.55).
5) Relâcher le bouton d'arrêt d'urgence, pour cela, tourner le levier (P8) sur la droite et défaire
l'écrou de fixation. (Fig.56)
6) Débrancher les deux connecteurs (P9-P10) de l'afficheur. (Fig.58)
7) Remplacer l'afficheur, brancher les deux connecteurs de l'afficheur et le bouton d'arrêt
d'urgence sur le nouvel afficheur.
8) Et pour finir, fixer le nouveau clavier sur le banc à l'aide des deux vis.
T28
Fig.54
Fig.53
T28
T27
Fig.55
