6.3
REMPLACEMENT ET TENSION DE LA COURROIE
Pour vérifier la tension de la courroie ou pour la remplacer, il faut suivre la séquence suivante :
1) Eteindre la machine à l'aide de l'interrupteur général et débrancher le cordon d'alimentation.
2) Dévisser les 6 vis qui fixent le carter de moteur et le retirer. Les vis se trouvent sur le côté droit,
le côté gauche sur la partie supérieure et à l'arrière.

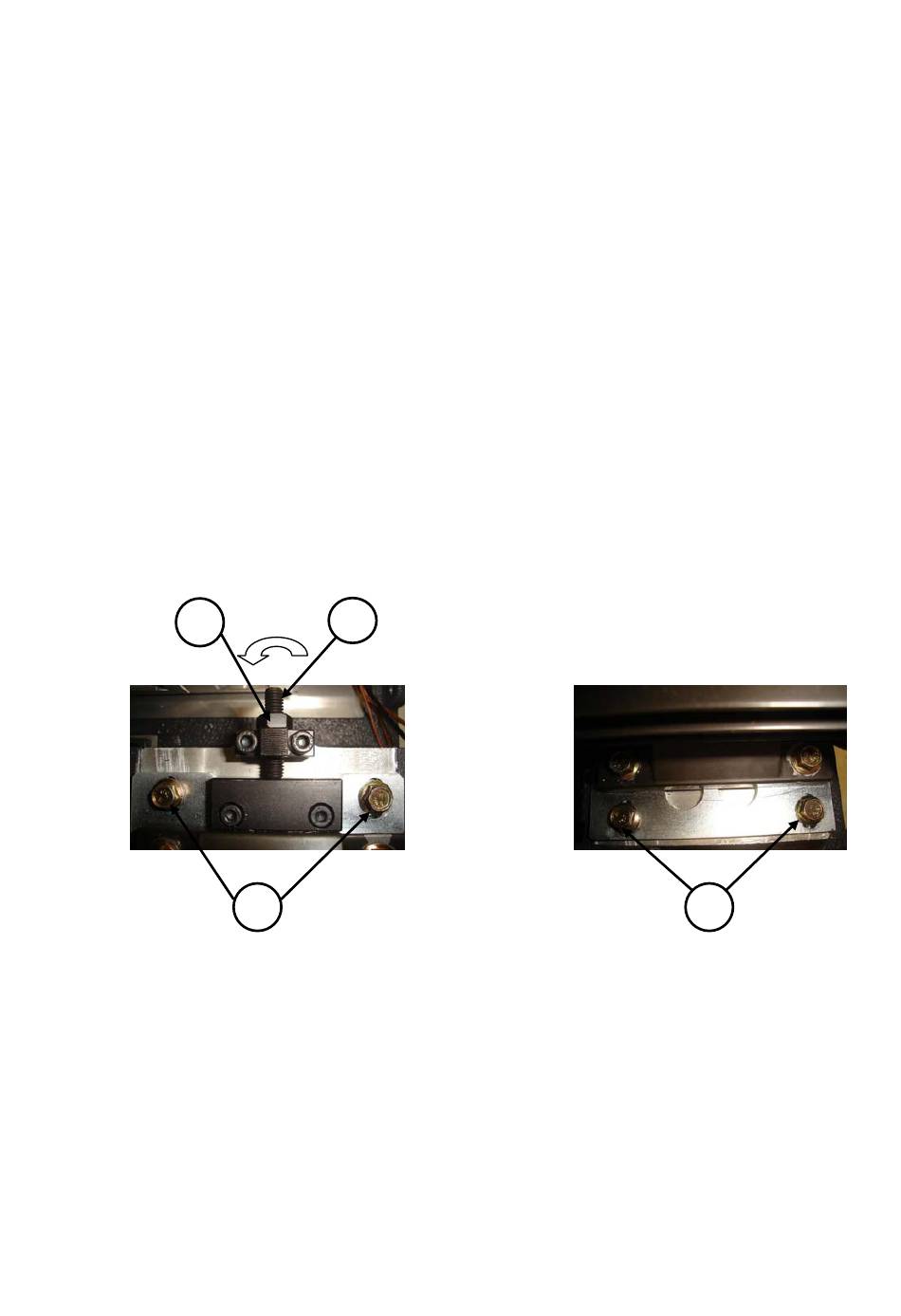

3) Desserrer, les 4 vis qui soutiennent le moteur (T16) sans les démonter. (Fig.43, Fig.44).
4) Desserrer l'écrou qui fait office de contre-écrou (T17).
Tension : La rotation de la vis sans tête (T18) (Fig.43) provoque le déplacement du moteur de la
machine. Lorsque l'on observe que la courroie dispose de la tension requise, serrer à nouveau
l'écrou de contre-écrou (T17) et les 4 vis (T16) qui fixent le moteur.
Remplacement : La rotation de la vis sans tête (T18) dans le sens contraire permet de détendre la
courroie. Retirer la courroie endommagée et la remplacer par une courroie neuve. Après le
remplacement de la courroie, tourner à nouveau la vis sans tête de tension (T18) jusqu'à ce que la
courroie présente la tension requise. Ensuite serrer l'écrou de contre-écrou (T17) et les 4 vis (T16)
qui soutiennent le moteur.
5) Placer et fixer à nouveau le "carter de tête".
T17
Fig.43
T16
Fig.42
T18
Fig.44
T16
57
