Micropilot FMR56, FMR57
Endress+Hauser
A
R
C
R
A

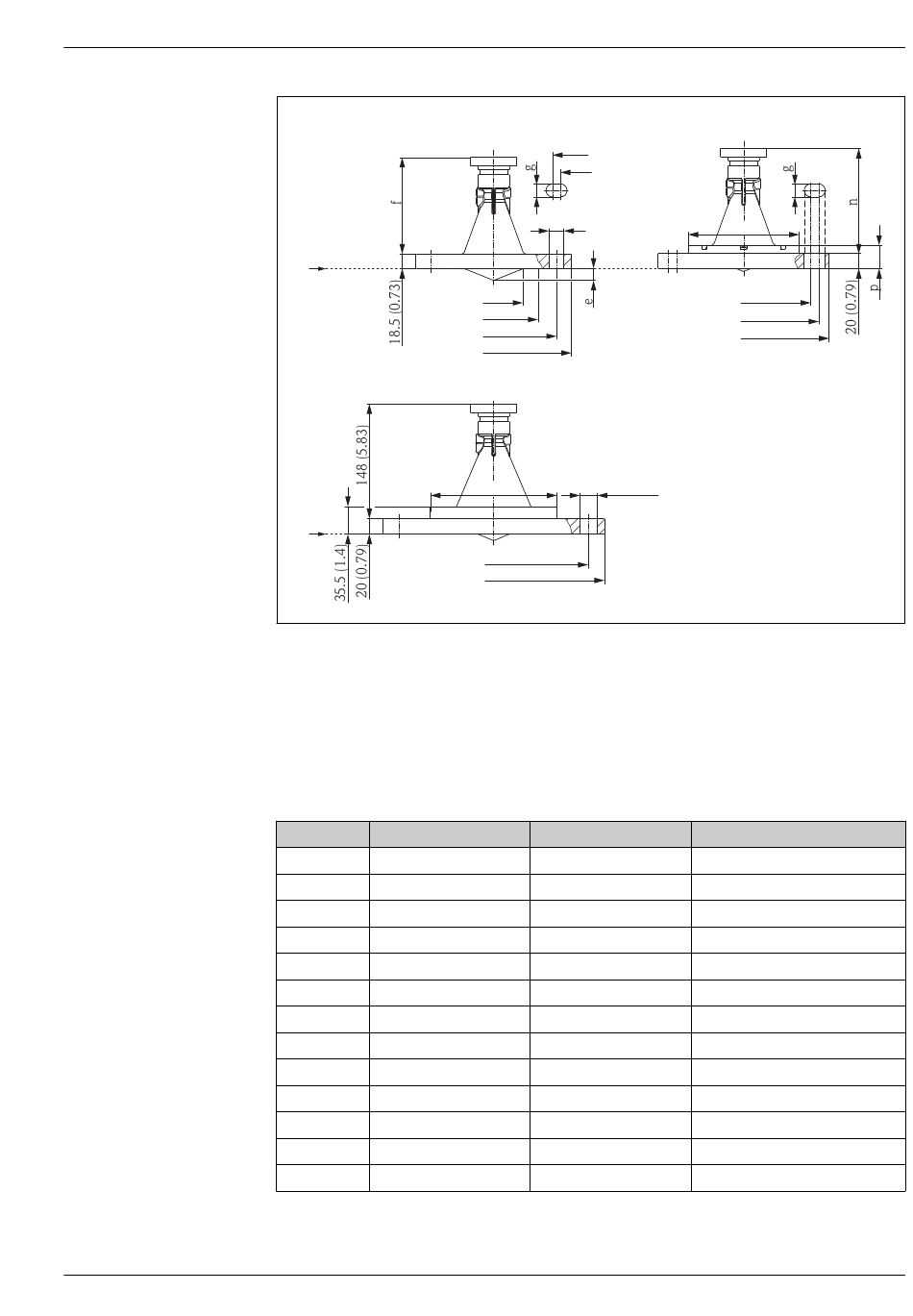

Cornet DN80/DN100 ; bride DN80/DN100 (avec trou longitudinal) avec bride tournante
compatible DN80 PN16 / ANSI 3" 150 lbs / 10K 80
compatible DN100 PN16 / ANSI 4" 150 lbs / 10K 100
B
Cornet DN80 ; bride DN100/DN150 avec bague adaptatrice
compatible DN100 PN16 / ANSI 4" 150 lbs / 10K 100
compatible DN150 PN16 / ANSI 6" 150 lbs / 10K 150
C
Cornet DN100 ; bride DN150 avec bague adaptatrice
compatible DN150 PN16 / ANSI 6" 150 lbs / 10K 150
R
Point de référence de la mesure
Dimensions
DN80
a
75 mm (2,95 in)
b
115,6 mm (4,55 in)
c
156,2 mm (6,15 in)
d
200 mm (7,87 in)
e
15,5 mm (0,61 in)
f
119 mm (4,69 in)
g
8 x 21 mm (0,83 in)
h
143 mm (5,63 in)
i
-
j
-
k
-
n
129,5 mm (5,1 in)
p
30,5 mm (1,2 in)
øi
øj
g
øa
øb
øc
ød
8 x
øh
24(0.94)
ø240.7 (9.48)
øk
DN100
95 mm (3,74 in)
135,6 mm (5,34 in)
-
228,6 mm (9 in)
20,5 mm (0,81 in)
131,5 mm (5,18 in)
8 x 19 mm (0,75 in)
163 mm (6,42 in)
175 mm (6,89 in)
190,5 mm (7,5 in)
228,6 mm (9 in)
142 mm (5,59 in)
35,5 mm (1,4 in)
B
øh
øi
øj
øk
mm (in)
DN150
-
-
-
-
-
-
8 x 23 mm (0,91 in)
-
240 mm (9,45 in)
241,3 mm (9,5 in)
285 mm (11,2 in)
-
-
A0017742
59
