Page 1 Products Solutions Services BA01048F/00/FR/01.12 71211811 Valable à partir de la version 01.01.zz Manuel de mise en service Micropilot FMR56, FMR57 Radar Mesure de niveau sur solides en vrac...
Page 2: Fonction Du Document
Informations importantes relatives au document Micropilot FMR56, FMR57 Informations importantes relatives au document Fonction du document Les présentes instructions fournissent toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
Page 3: Symboles D' O Utils
Micropilot FMR56, FMR57 Informations importantes relatives au document 1.2.3 Symboles d'outils Symbol Bedeutung Tournevis Torx A0013442 Tournevis plat A0011220 Tournevis cruciforme A0011219 Clé à six pans creux A0011221 Clé à six pans A0011222 1.2.4 Symboles pour les types d'informations Symbole Signification Autorisé...
Page 4: Symboles Sur L'appareil
Les types de documents listés sont disponibles : • Sur le CD fourni avec l' a ppareil • Dans la zone de téléchargement de la page Internet Endress+Hauser : www.endress.com → Download 1.3.1 Conseils de sécurité...
Page 5 Micropilot FMR56, FMR57 Informations importantes relatives au document Caract. 010 Agrément Disponible pour Conseils de sécurité HART Conseils de sécurité PROFIBUS FOUNDATION Fieldbus ATEX: II 1/2 D Ex ta IIIC Txx°C Da/Db • FMR56 XA00682F XA00690F • FMR57 ATEX: II 3 G Ex nA IIC T6-T1 Gc •...
Page 6 Informations importantes relatives au document Micropilot FMR56, FMR57 Caractéristique 010 Caractéristique 030 ("Affichage, Marquage Ex ("Agrément") configuration") L ou M IECEx ta [ia Db] IIIC Txx°C Da/Db L ou M IECEx Ex nA [ia Ga] IIC T6 Gc L ou M...
Page 7: Instructions Fondamentales De Sécurité
Micropilot FMR56, FMR57 Instructions fondamentales de sécurité Instructions fondamentales de sécurité Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣ Personnel qualifié et formé : dispose d' u ne qualification, qui correspond à cette fonction et à...
Page 8: Transformations De L'appareil
Il est conforme aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives CE répertoriées dans la déclaration de conformité CE spécifique à l' a ppareil. Endress+Hauser confirme ces éléments par l' a pposition du sigle CE. Endress+Hauser...
Page 9: Description Du Produit
Micropilot FMR56, FMR57 Description du produit Description du produit Construction du produit 3.1.1 Micropilot FMR56 A0016791  1 Construction du Micropilot FMR56 (26 GHz) Boîtier de l' é lectronique Cornet 80/100 mm, plaqué PP Bride Etrier de montage 3.1.2 Micropilot FMR57 A0016807 ...
Page 10: Boîtier De L'électronique
Description du produit Micropilot FMR56, FMR57 3.1.3 Boîtier de l'électronique A0012422  3 Construction du boîtier de l' é lectronique Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe (1 ou 2, selon la version de l' a ppareil) Plaque signalétique...
Page 11: Réception Des Marchandises Et Identification Des Produits
Micropilot FMR56, FMR57 Réception des marchandises et identification des produits Réception des marchandises et identification des produits Réception des marchandises DELIVERY NOTE 1 = 2 A0013696 A0016870 La référence de commande sur le bordereau de livraison (1) est-elle identique à la référence de commande sur l' a utocollant du produit (2) ?
Page 12 Réception des marchandises et identification des produits Micropilot FMR56, FMR57 A0013696 A0014037 Les CD-ROM (documentation produit, logiciel d' e xploitation) et les documentations sont-ils disponibles ? Les cas échéant (voir plaque signalétique) : Les Conseils de sécurité (XA) sont-ils disponibles ? Si l' u ne de ces conditions n' e st pas remplie : adressez-vous à...
Page 13: Plaque Signalétique
Micropilot FMR56, FMR57 Réception des marchandises et identification des produits Identification du produit Les options suivantes sont disponibles pour l' i dentification de l' a ppareil de mesure : • Indications de la plaque signalétique • Référence de commande étendue (Extended order code) avec énumération des caractéristiques de l' a ppareil sur le bordereau de livraison...
Page 14 Réception des marchandises et identification des produits Micropilot FMR56, FMR57 Jusqu' à 33 caractères de la référence étendue peuvent figurer sur la plaque signalétique. Les éventuels autres caractères ne peuvent pas être indiqués. Il est toutefois possible de visualiser l' e nsemble de la référence étendue via le menu de configuration de l' a ppareil (Diagnostic →...
Page 15: Stockage, Transport
Micropilot FMR56, FMR57 Stockage, transport Stockage, transport Conditions de stockage • Température de stockage admissible : –40…+80 °C (–40…+176 °F) • Utiliser l' e mballage d' o rigine. Transporter le produit vers le point de mesure AVERTISSEMENT Le boîtier ou l'antenne cornet peut être endommagé ou se détacher.
Page 16: Conditions De Montage
Montage Micropilot FMR56, FMR57 Montage Conditions de montage 6.1.1 Position de montage • Distance A recommandée entre la paroi et le bord du piquage : ~ 1/6 du diamètre de la cuve. En aucun cas, l' a ppareil ne doit être monté à moins de 20 cm (7,87 in) de la paroi de la cuve.
Page 17: Eléments Internes
Micropilot FMR56, FMR57 Montage 6.1.2 Eléments internes Eviter que des éléments internes (fins de course, sondes de température, traverses, etc.) ne se trouvent dans le faisceau d' o ndes. Tenir compte de l' a ngle d' é mission (→  21) :...
Page 18: Eviter Les Échos Parasites
Montage Micropilot FMR56, FMR57 6.1.3 Eviter les échos parasites Des plaques métalliques inclinées diffusent les signaux radar et permettent ainsi d' é viter les échos parasites : A0016889 6.1.4 Mesure dans une cuve en matière synthétique Si la paroi extérieure de la cuve est en matériau non conducteur (par ex. GFK), les micro- ondes peuvent également être réfléchies par des éléments parasites externes (par ex.
Page 19 Micropilot FMR56, FMR57 Montage A0017125 Endress+Hauser...
Page 20: Possibilités D'optimisation
Montage Micropilot FMR56, FMR57 6.1.5 Possibilités d'optimisation • Taille de l' a ntenne Plus l' a ntenne est grande, plus l' a ngle d' é mission α est petit et les échos parasites moins nombreux (→  21). • Suppression des échos parasites La suppression électronique des échos parasites permet d' o ptimiser la mesure.
Page 21: Angle D'émission
Micropilot FMR56, FMR57 Montage 6.1.6 Angle d'émission A0016891  5 Relation entre l' a ngle d' é mission α, distance D et largeur du faisceau W L' a ngle d' é mission est l' a ngle α, pour lequel la puissance des ondes radar est encore au moins égale à...
Page 22 Montage Micropilot FMR56, FMR57 FMR57 - antenne parabolique Taille de l'antenne 200 mm (8 in) 250 mm (10 in) Angle d'émission α 4° 3,5° Distance (D) Diamètre du faisceau W 5 m (16 ft) 0,35 m (1,1 ft) 0,30 m (1 ft)
Page 23: Conditions De Mesure
A [mm (in)] C [mm (in)] FMR56 400(15,7) 50…150(1,97…5,91) FMR57 Les coefficients diélectriques de nombreux produits utilisés couramment dans l' i ndustrie sont indiqués dans la documentation SD106F, qui peut être téléchargée à partir de la page Internet Endress+Hauser (www.endress.com). Endress+Hauser...
Page 24: Montage En Émission Libre Sur Une Cuve
Montage Micropilot FMR56, FMR57 Montage en émission libre sur une cuve 6.3.1 Antenne cornet avec bride tournante (FMR56) Orientation Si un Micropilot avec bride tournante est utilisé en zone explosible, il convient de respecter toutes les instructions contenues dans les Conseils de sécurité (XA) correspondants.

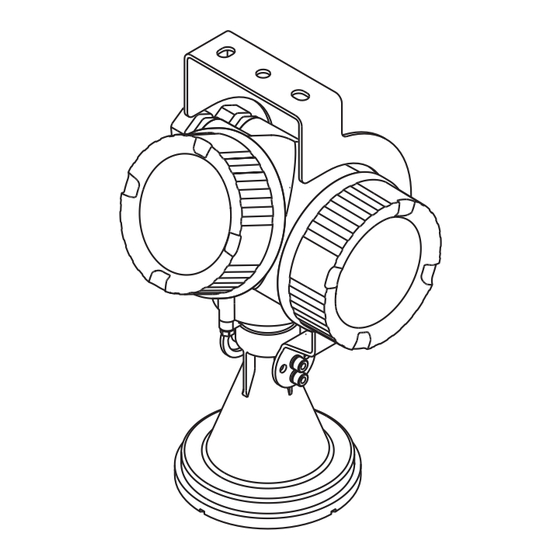

Page 25 Micropilot FMR56, FMR57 Montage 6.3.2 Antenne cornet avec étrier de montage (FMR56) A0016865  7 Montage de l' a ntenne cornet avec étrier de montage (FMR50/FMR56) Orienter l' a ntenne avec l' é trier de montage perpendiculairement à la surface du produit.
Page 26 80 mm (3 in) 100 mm (4 in) 75 mm (2,95 in) 95 mm (3,74 in) < 260 mm (10,2 in) < 480 mm (18,9 in) Sans extension d' a ntenne En cas de piquage plus haut, contactez Endress+Hauser. Endress+Hauser...
Page 27 Micropilot FMR56, FMR57 Montage Indications sur le raccord fileté • Ne visser qu' à la tête hexagonale. • Outil : clé à molette 60 mm • Couple de serrage admissible max. : 60 Nm (44 lbf ft) Endress+Hauser...
Page 28 Montage Micropilot FMR56, FMR57 6.3.4 Antenne parabolique (FMR57) Orientation L' i déal est d' i nstaller l' a ntenne parabolique à la verticale. Pour éviter les échos parasites ou pour orienter l' a ppareil de façon optimale dans la cuve, le Micropilot avec dispositif d' o rientation en option peut pivoter de 15°...
Page 29: Montage Standard
Micropilot FMR56, FMR57 Montage Exemple de montage avec une petite bride Si la bride est plus petite que le réflecteur parabolique, l' a ppareil peut être monté de l' u ne des manière suivante : • Montage standard (→  29) Pour ce faire, le réflecteur parabolique doit être démonté...
Page 30 Montage Micropilot FMR56, FMR57 Démontage du réflecteur parabolique Le réflecteur parabolique peut être démonté pour le montage dans un piquage : A0018877 Réflecteur parabolique 4 vis ; couple de serrage : 3 Nm (2,2 lbf ft) Endress+Hauser...
Page 31: Dispositif D'orientation Pour Fmr57
Micropilot FMR56, FMR57 Montage 6.3.5 Dispositif d'orientation pour FMR57 Grâce au dispositif d' o rientation, l' a xe de l' a ntenne peut être incliné jusqu' à 15° dans toutes les directions. Le dispositif d' o rientation sert à orienter de façon optimale le faisceau du radar vers la surface des solides en vrac.
Page 32 Montage Micropilot FMR56, FMR57 6.3.6 Raccord d'air de purge intégré pour FMR57 Dans les applications avec forte production de poussière, le raccord à air de purge peut éviter le colmatage de l' a ntenne. Le fonctionnement pulsé est recommandé. A0016932 ...
Page 33: Cuves Avec Isolation Thermique
Micropilot FMR56, FMR57 Montage Cuves avec isolation thermique A0019142 Pour éviter l' é chauffement de l' é lectronique par rayonnement thermique ou convection, il faut inclure l' a ppareil dans l' i solation usuelle de la cuve (2) en cas de températures de process élevées.
Page 34: Tourner L'afficheur
Montage Micropilot FMR56, FMR57 Tourner l'afficheur 3 mm A0013905 1. Dévisser la vis de la griffe de sécurité du couvercle de l' é lectronique et pivoter la griffe de sécurité de 90° dans le sens inverse des aiguilles d' u ne montre.
Page 35: Raccordement Électrique
Micropilot FMR56, FMR57 Raccordement électrique Raccordement électrique Conditions de raccordement 7.1.1 Spécification de câble • Un câble de raccordement normal est suffisant pour l' a limentation des appareils. • Section minimale : voir spécification des bornes dans l' I nformation technique de l' a ppareil.
Page 36: Affectation Des Bornes
Raccordement électrique Micropilot FMR56, FMR57 7.1.2 Affectation des bornes 2 fils : 4-20mA HART – – 4...20 mA – – 4...20 mA A0011294  12 Occupation des bornes 2 fils ; 4-20mA HART Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Séparateur pour alimentation électrique (par ex.
Page 37 Micropilot FMR56, FMR57 Raccordement électrique 2 fils : 4-20mA HART, sortie tout ou rien – 4...20 mA ³ – ³ 4...20 mA A0013759  13 Occupation des bornes 2 fils ; 4-20mA HART, sortie tout ou rien Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions...
Page 38 Raccordement électrique Micropilot FMR56, FMR57 2 fils : 4-20mA HART, 4-20mA – 4...20 mA – 4...20 mA – 4...20 mA – 4...20 mA A0013923  14 Occupation des bornes 2 fils, 4-20mA HART, 4-20mA Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions...
Page 39 Micropilot FMR56, FMR57 Raccordement électrique 4 fils : 4-20mA HART (10,4…48 V 4...20 mA ³ A0011340  15 Occupation des bornes 4 fils ; 4-20mA HART (10,4 ... 48 VDC) Unité d' e xploitation, par ex. API Résistance pour communication HART (≥ 250 Ω) : respecter la charge maximale (→  45) Port pour Commubox FXA195 ou FieldXpert SFX100 (via modem Bluetooth VIATOR) Afficheur analogique : respecter la charge maximale (→...
Page 40 Raccordement électrique Micropilot FMR56, FMR57 4 fils : 4-20mA HART (90…253 V 4...20 mA ³ A0018965  16 Occupation des bornes 4 fils ; 4-20mA HART (90 ... 253 VAC) Unité d' e xploitation, par ex. API Résistance pour communication HART (≥ 250 Ω) : respecter la charge maximale (→  45) Port pour Commubox FXA195 ou FieldXpert SFX100 (via modem Bluetooth VIATOR) Afficheur analogique : respecter la charge maximale (→...
Page 41 Micropilot FMR56, FMR57 Raccordement électrique Exemples de raccordement de la sortie tout ou rien Pour les appareils HART, la sortie tout ou rien est disponible en option. Voir struture de commande, caractéristique 20 : "Alimentation, sortie", option B: "2 fils ; 4-20mA HART, sortie tout ou rien".
Page 42: Connecteur D'appareil
Raccordement électrique Micropilot FMR56, FMR57 7.1.3 Connecteur d'appareil Pour les versions avec connecteur d' a ppareil (M12 ou 7/8"), il n' e st pas nécessaire d' o uvrir le boîtier pour raccorder le câble de signal. Occupation des bornes pour le connecteur M12...
Page 43: Tension D'alimentation
Micropilot FMR56, FMR57 Raccordement électrique 7.1.4 Tension d'alimentation 2 fils, 4-20mA HART, passif "Alimentation, sortie" "Agrément" Tension U aux borns Charge R maximale, en fonction de la tension d'alimentation de l'appareil de l'alimentation A : 2 fils ; 4-20mA HART •...
Page 44 Raccordement électrique Micropilot FMR56, FMR57 "Alimentation, sortie" "Agrément" Tension U aux borns de Charge R maximale, en fonction de la tension d'alimentation l'appareil de l'alimentation C : 2 fils ; 4-20mA HART, Tous 12…30 V R [ ] ? 4-20mA...
Page 45 Micropilot FMR56, FMR57 Raccordement électrique 4 fils, 4-20 mA HART, actif "Energie auxiliaire ; sortie" Tension aux bornes U Charge maximale R K : 4 fils 90-253 VAC ; 4-20 mA HART 90…253 V (50…60 Hz), catégorie de 500 Ω...
Page 46: Protection Intégrée Contre Les Surtensions
Raccordement électrique Micropilot FMR56, FMR57 7.1.5 Parafoudre Si l' a ppareil doit être utilisé pour la mesure de niveau de liquides inflammables, qui nécessite une protection contre les surtensions selon DIN EN 60079-14, standard d' e ssai 60060-1 (10 kA, impulsion 8/20 μs) : garantir une protection contre les surtensions par un parafoudre intégré...
Page 47: Raccorder L'appareil
Micropilot FMR56, FMR57 Raccordement électrique Raccorder l'appareil AVERTISSEMENT Risque d'explosion ! ‣ Respecter les normes nationales en vigueur. ‣ Respecter les instructions des Conseils de sécurité (XA). ‣ N' u tiliser que les presse-étoupe spécifiés. ‣ Vérifier que l' a limentation correspond aux indications de la plaque signalétique.
Page 48 Raccordement électrique Micropilot FMR56, FMR57 A0013837 Raccorder le câble conformément à l' a ffectation des bornes (→  36). 8. En cas d' u tilisation d' u n câble blindé : raccorder le blindage du câble à la borne de terre.
Page 49: Contrôle Du Raccordement
Micropilot FMR56, FMR57 Raccordement électrique Contrôle du raccordement L' a ppareil et les câbles sont-ils intacts (contrôle visuel) ? Les câbles utilisés satisfont-ils aux exigences ? Les câbles montés sont-ils exempts de toute traction ? Tous les presse-étoupe sont-ils montés, serrés et étanches ? La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ?
Page 50: Options De Configuration
Options de configuration Micropilot FMR56, FMR57 Options de configuration Vue d'ensemble 8.1.1 Configuration sur site Caractéristique de commande "Affichage ; Caractéristique de commande "Affichage ; configuration", option C "SD02" configuration", option E "SD03" (en préparation) A0015546 A0015544 Configuration par boutons-poussoirs Configuration par commande tactile 8.1.2...
Page 51: Configuration À Distance
Field Xpert SFX100 Modem bluetooth VIATOR avec câble de raccordement Transmetteur Via interface de service (CDI) A0014019 Interface de service (CDI) de l' a ppareil de mesure (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration "FieldCare" Endress+Hauser...
Page 52: Structure Et Principe Du Menu De Configuration
Options de configuration Micropilot FMR56, FMR57 Structure et principe du menu de configuration 8.2.1 Structure du menu Menu Sous-menu / Signification paramètre Langue Définit la langue de programmation de l' a fficheur sur site Configuration Paramètre 1 Une fois ces paramètres réglés, la mesure devrait en principe être entièrement...
Page 53: Rôles Utilisateur Et Leurs Droits D'accès
Micropilot FMR56, FMR57 Options de configuration 8.2.2 Rôles utilisateur et leurs droits d'accès Les deux rôles utilisateur "Opérateur" et "Maintenance" ont un accès en écriture aux paramètres différent lorsqu' u n code d' a ccès spécifique à l' a ppareil a été défini. Celui-ci protège la configuration de l' a ppareil via l' a fficheur local contre les accès non autorisés...
Page 54: Annuler La Protection En Écriture Via Le Code D'accès
Options de configuration Micropilot FMR56, FMR57 8.2.3 Protection en écriture via code d'accès A l' a ide du code d' a ccès spécifique à l' a ppareil, les paramètres pour la configuration de l' a ppareil de mesure sont protégés en écriture et leurs valeurs ne sont plus modifiables via la configuration locale.
Page 55: Protection En Écriture Via Commutateur De Verrouillage
Micropilot FMR56, FMR57 Options de configuration 8.2.6 Protection en écriture via commutateur de verrouillage Contrairement à la protection en écriture via le code d' a ccès spécifique à l' a ppareil, l' a ccès en écriture peut être verrouillé par ce biais pour l' i ntégralité du menu de configuration - hormis le paramètre Affichage contraste.
Page 56: Activer Et Désactiver Le Verrouillage Des Touches
Options de configuration Micropilot FMR56, FMR57 8.2.7 Activer et désactiver le verrouillage des touches Le verrouillage des touches permet de verrouiller l' a ccès à l' i ntégralité du menu de configuration via la configuration locale. Une navigation au sein du menu de configuration ou une modification des valeurs de paramètres individuels n' e st ainsi plus possible.
Page 57 Micropilot FMR56, FMR57 Options de configuration Afficheur 8.3.1 Apparence de l'affichage User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635  21 Apparence de l' a ffichage sur l' a fficheur Affichage de la valeur mesurée (1 valeur) 1.1 En-tête avec tag et symbole d' e rreur (en cas d' e rreur) 1.2 Symboles de la valeur mesurée...
Page 58: Symboles D'affichage Pour Les Sous-Menus
Options de configuration Micropilot FMR56, FMR57 Symboles d'affichage pour les sous-menus Symbole Signification Affic./Fonction. apparaît : • dans le menu principal à côté de la sélection "Affic./Fonction." A0011975 • à gauche dans l' e n-tête dans le menu "Affic./Fonction." Configuration apparaît :...
Page 59: Symboles De La Valeur Mesurée
Micropilot FMR56, FMR57 Options de configuration Symboles de la valeur mesurée Symbole Signification Val. mesurée Niveau A0011995 Distance A0011996 Sortie courant A0011998 Courant mesuré A0011999 Tension aux bornes A0012106 Température de l'électronique ou du capteur A0012104 Voies de mesure Voie de mesure 1...
Page 60: Eléments De Configuration
Options de configuration Micropilot FMR56, FMR57 8.3.2 Eléments de configuration Touche Signification Touche Moins Pour le menu, sous-menu Dans une liste de sélection : déplace la barre de sélection vers le haut. Pour l' é diteur de texte et numérique A0013969 Déplace dans le masque de saisie la barre de sélection vers la gauche (en...
Page 61: Entrer Des Chiffres Et Du Texte
Micropilot FMR56, FMR57 Options de configuration 8.3.3 Entrer des chiffres et du texte Editeur numérique Editeur de texte A0013941 A0013999 Vue d' é dition Zone d' a ffichage des valeurs entrées Masque de saisie Eléments de configuration Masque de saisie Les symboles d' e ntrée et de configuration suivants sont disponibles dans le masque de...
Page 62 Options de configuration Micropilot FMR56, FMR57 Commuter • Entre majuscules et minuscules • Pour l' e ntrée de nombres A0013981 • Pour l' e ntrée de caractères spéciaux Confirme la sélection A0013985 Permet d' a ccéder à la sélection des outils de correction A0013987 Quitte l' e ntrée sans prendre en compte les modifications...
Page 63 Micropilot FMR56, FMR57 Options de configuration Symboles de correction de texte sous A0013990 A0013991 A0013989 A0013988 Efface tous les caractères Décale la position du Décale la position du Efface un caractère à entrés curseur d' u ne position vers curseur d' u ne position vers...
Page 64: Affichage De La Courbe Écho Sur L'afficheur
Options de configuration Micropilot FMR56, FMR57 8.3.4 Affichage de la courbe écho sur l'afficheur Pour évaluer le signal de mesure, la courbe écho et, si un mapping a été réalisé, la courbe de mapping sont représentées sur l' a fficheur :...
Page 65: Aperçu Des Fichiers De Description De L'appareil (Dd)
Micropilot FMR56, FMR57 Intégration système via le protocole HART Intégration système via le protocole HART Aperçu des fichiers de description de l'appareil (DD) ID fabricant 0x11 Marquage type d' a ppareil 0x28 Spécification HART Fichiers DD Informations et fichiers sous : •...
Page 66: Mise En Service
Mise en service Micropilot FMR56, FMR57 Mise en service 10.1 Contrôle de l'installation et du fonctionnement Assurez-vous que les contrôles du montage et du raccordement ont été effectués avant de mettre votre point de mesure en service : • Liste de contrôle "Contrôle du montage" (→  34) •...
Page 67: Configurer La Mesure De Niveau
Micropilot FMR56, FMR57 Mise en service 10.3 Configurer la mesure de niveau 100% A0016934 Etape Paramètre actuel Action Description Configuration → Tag Entrer la désignation du (→  92) appareil point de mesure (champ de texte libre) Configuration → Unité...
Page 68 Mise en service Micropilot FMR56, FMR57 Etape Paramètre actuel Action Description Configuration → Comparer la distance (→  97) Suppression → affichée avec la valeur Confirmation distance effective pour démarrer l' e nregistrement d' u ne courbe de mapping. Configuration→ Config.
Page 69: Configurer L'afficheur Local
Micropilot FMR56, FMR57 Mise en service 10.4 Configurer l'afficheur local 10.4.1 Réglage par défaut de l'afficheur local Paramètre actuel Réglage par défaut Format d' a ffichage 1 val., taille max. Affichage valeur 1 Niveau linéarisé Affichage valeur 2 Aucune Affichage valeur 3...
Page 70: Diagnostic Et Suppression Des Défauts
Diagnostic et suppression des défauts Micropilot FMR56, FMR57 Diagnostic et suppression des défauts 11.1 Suppression des défauts, généralités 11.1.1 Erreurs générales Erreur Cause possible Suppression L' a ppareil ne réagit pas. La tension d' a limentation ne Appliquer la tension correcte.
Page 71 Micropilot FMR56, FMR57 Diagnostic et suppression des défauts Erreur Cause possible Suppression Pas de changement de la Echos parasites provenant des • Réaliser une suppression des échos valeur mesurée lors du éléments internes, du piquage ou de parasites (Configuration →...
Page 72: Information De Diagnostic Sur L'afficheur Local
Diagnostic et suppression des défauts Micropilot FMR56, FMR57 11.2 Information de diagnostic sur l'afficheur local 11.2.1 Message de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil sont affichés sous forme de message de diagnostic en alternance avec l' a ffichage de la valeur mesurée.
Page 73: Appeler Les Mesures Correctives
Micropilot FMR56, FMR57 Diagnostic et suppression des défauts Evénement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant une indication quant au défaut. Par ailleurs, le symbole d' é tat correspondant précède l' é...
Page 74: Evénement De Diagnostic Dans L'outil De Configuration
Diagnostic et suppression des défauts Micropilot FMR56, FMR57 1. Appuyer sur la touche  (symbole  Le message relatif aux mesures correctives de l' é vénement diagnostic s' o uvre. 2. Appuyer simultanément sur  + .  Le message relatif aux mesures correctives se ferme.
Page 75: Défaut Électronique
Micropilot FMR56, FMR57 Diagnostic et suppression des défauts Evénement de diagnostic Mesure de suppression Mode défaut Code Description F082 Mémoire données 1. Remplacer le module électronique principal Alarme 2. Remplacer le capteur F083 Contenu mémoire 1. Redémarrer Alarme 2. Restaurer les données 3.
Page 76: Défauts Du Process
Diagnostic et suppression des défauts Micropilot FMR56, FMR57 Evénement de diagnostic Mesure de suppression Mode défaut Code Description F437 Configuration 1. Redémarrer l' a ppareil Alarme incompatible 2. Contacter le Service M438 Jeu de données 1. Vérifier le fichier de jeu de données Avertissement 2.
Page 77: Filtrer Le Journal Des Événements
Micropilot FMR56, FMR57 Diagnostic et suppression des défauts Chemin de navigation Diagnostic → Journal événements → Liste événements Un maximum de 20 messages d' é vénement est affiché dans l' o rdre chronologique. Si la fonction avancée de l' H istoROM est activée dans l' a ppareil (option), la liste des événements peut comprendre jusqu' à...
Page 78: Historique Du Firmware
Diagnostic et suppression des défauts Micropilot FMR56, FMR57 Evénement Texte d'événement d'information I1137 Electronique remplacée I1151 Historique remis à zéro I1154 Tension aux bornes minimum/maximum remise à zéro I1155 Température à l' é lectronique remise à zéro I1156 Défaut de mémoire bloc tendance I1157 Contenu mémoire liste événements...
Page 79: Nettoyage Extérieur
Micropilot FMR56, FMR57 Maintenance Maintenance En principe, l' a ppareil ne requiert pas de maintenance spécifique. 12.1 Nettoyage extérieur Lors du nettoyage extérieur, il faut veiller à ne pas utiliser de produit de nettoyage agressif pour la surface du boîtier et les joints.
Page 80: Réparation
• Les réparations doivent être effectuées en tenant compte des instructions. Après une réparation, il faut exécuter l' e ssai individuel prescrit pour l' a ppareil. • Seul le Service Endress+Hauser est autorisé à réaliser la transformation d' u n appareil certifié en une autre version certifiée.
Page 81: Pièces De Rechange
En cas de réparation, étalonnage en usine, erreur de livraison ou de commande, il convient de retourner l' a ppareil de mesure. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre une procédure définie pour tous les appareils retournés ayant été en contact avec le produit.
Page 82: Accessoires Spécifiques À L' A Ppareil
Accessoires Micropilot FMR56, FMR57 Accessoires 14.1 Accessoires spécifiques à l'appareil Accessoires Description Capot de protection climatique mm (in) A0015466 298.5 (11.8) 273.8 (10.8) 164 (6.46) 255.1 (10) mm (in) A0015472 37,8 mm (1,49 in) 54 mm (2,13 in) Le capot de protection climatique peut être commandé en même temps que l' a ppareil (structure de commande, caractéristique 620 "Accessoires joints", option PB "Capot de protection climatique").
Page 83 Micropilot FMR56, FMR57 Accessoires Accessoires Description Joint de bride ajustable pour FMR50/FMR56 ød øD A0018871 Bride tournante UNI Joint de bride ajustable Piquage Les propriétés des matériaux et les conditions de process du joint de la bride ajustable doivent correspondre aux caractéristiques (température, pression, résistance) du process.
Page 84 Accessoires Micropilot FMR56, FMR57 Accessoires Description Etrier pour montage mural ou au plafond du FMR50/FMR56 205 (8.07) mm (in) A0017746  23 Etrier de montage pour FMR50/FMR56 avec antenne cornet Montage au plafond Montage mural Matériau – Etrier de montage : 304 (1.4301) –...
Page 85: Accessoires Spécifiques À La Communication
Micropilot FMR56, FMR57 Accessoires Accessoires Description Protection du cornet pour l' a ntenne cornet 80 mm (3 in) 237 (9.33) ³ DN100 mm (in) A0019143 Pour plus de détails, voir les instructions de montage SD01084F. Risque d' e xplosion Eviter la charge électrostatique de la protection du cornet.
Page 86: Accessoires Spécifiques Au Service
Accessoires Description Commubox FXA291 Relie les appareils de terrain Endress+Hauser avec l' i nterface CDI (= Endress +Hauser Common Data Interface) et l' i nterface USB d' u n ordinateur de bureau ou portable. Pour les détails : document "Information technique" TI00405C...
Page 87: Composants Système
Micropilot FMR56, FMR57 Accessoires 14.4 Composants système Accessoires Description Enregistreur graphique L' e nregistreur graphique Memograph M fournit des informations sur toutes les Memograph M grandeurs importantes du process. Les valeurs mesurées sont enregistrées de façon sûre, les seuils sont surveillés et les points de mesure sont analysés. La sauvegarde des données est réalisée dans une mémoire interne de 256 Mo et en plus sur une...
Page 88: Vue D'ensemble Du Menu De Configuration
Vue d' e nsemble du menu de configuration Micropilot FMR56, FMR57 Vue d'ensemble du menu de configuration Language (→  92) Configuration → Désign. point mes. (→  92) Unité de longueur (→  92) Type de silo (→  93) Vitesse remplissage max.
Page 89 Micropilot FMR56, FMR57 Vue d' e nsemble du menu de configuration Configuration → Config. étendue → Réglages sécurité → Sortie perte écho (→  108) Valeur perte écho (→  108) Rampe perte écho (→  108) Distance de blocage (→...
Page 90 Vue d' e nsemble du menu de configuration Micropilot FMR56, FMR57 Ligne en-tête (→  122) Texte ligne en-tête (→  123) Caractère séparation (→  123) Format nombre (→  123) Menu décimales (→  124) Rétroéclairage (→  124) Affich.
Page 91 Micropilot FMR56, FMR57 Vue d' e nsemble du menu de configuration Courant sortie 1/2 (→  113) Courant mesuré 1 (→  138) Tension bornes 1 (→  138) Température électronique (→  138) Diagnostic → Enreg. val. mes. →...
Page 92: Description Des Paramètres De L'appareil
Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Description des paramètres de l'appareil • : Indique le chemin de navigation vers le paramètre via l' a fficheur • : Indique le chemin de navigation vers le paramètre via l' o util de configuration (par ex.
Page 93 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Type de silo Navigation Configuration → Type de cuve Description Détermination du type de cuve Sélection • Trémie / terril • Silo tampon (rapide) • Broyeur / bande • Silo •...
Page 94 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Sélection • Très lent < 0,5m (1,6ft) /h • Lent < 1 m (3,3ft) /h • Standard < 2m (6,5ft) /h • Moyen < 4m (13ft) /h • Rapide < 8m (26ft) /h •...
Page 95 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Réglage par défaut Etalonnage vide - distance de blocage D' a utres valeurs peuvent être sélectionnées lors de la commande. Information complémentaireL' é talonnage plein F est la distance entre le niveau minimal (0%) et le niveau maximal (100%).
Page 96: Qualité Signal
Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Description Indique la distance mesurée D entre le point de référence (bord inférieur de la bride resp. du raccord fileté) et le niveau A0019485 Information complémentairePour l' a ffichage, c' e st l' " Unité de niveau" sélectionnée qui est utilisée (→  101).
Page 97: Sélection
Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil 16.1.1 La séquence "Suppression" Confirmation distance Navigation Configuration → Suppression → Confirmation dist. Description Vérifier que la distance affichée correspond à la distance réelle. A l' a ide de l' e ntrée, l' a ppareil détermine la zone de suppression.
Page 98 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Fin mapping Navigation Configuration → Suppression → Fin mapping Condition Confirmation distance = Mapping manuel ou Distance trop petite. Description Nouvelle fin de la suppression Entrée 0,1 m (0,33 ft) ... Hauteur cuve/silo Paramètre : "Expert →...
Page 99 é dition à l' a ffichage de la valeur mesurée, l' a ppareil bloque les paramètres protégés en écriture automatiquement après 60 s supplémentaires. En cas de perte du code d' a ccès : adressez-vous à votre agence Endress+Hauser. Endress+Hauser...
Page 100 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Sous-menu "Niveau" Type de produit Navigation Configuration → Config. étendue → Niveau → Type de produit Description Affichage du type de produit Affichage • Liquide • Solide Réglage par défaut Solide Caractéristique produit...
Page 101 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Unité de niveau Navigation Configuration → Config. étendue → Niveau → Unité niveau Description Détermination de l' u nité de niveau Sélection • % • m • mm • ft •...
Page 102 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Correction niveau Navigation Configuration → Config. étendue → Niveau → Correction niveau Signification Entrer la correction de niveau Entrée En fonction de l'unité de niveau sélectionnée : • -100,0 ... 100,0 % •...
Page 103 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Sous-menu "Linéarisation" Type linéarisation Navigation Configuration → Config. étendue → Linéarisation → Type linéarisation Description Détermination de la linéarisation Sélection • Aucune Le niveau est délivré sans conversion dans 100% l' u nité...
Page 104 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Condition Visible uniquement si une linéarisation a été sélectionnée (c' e st-à-dire Type linéarisation ¹ Aucun) Description Choix de l' u nité pour la valeur linéarisée Sélection • Texte libre •...
Page 105 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Description Entrée de la capacité maximale de la cuve (100%), mesurée dans l' U nité après linéarisation Entrée -50000 ... +50000 Réglage par défaut Diamètre Navigation Configuration → Config. étendue → Linéarisation → Diamètre Condition Visible uniquement si l' u n des types de linéarisation suivants a été...
Page 106 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Mode tableau Navigation Configuration → Config. étendue → Linéarisation → Mode tableau Condition Visible uniquement si le type de linéarisation "Tableau" a été sélectionné. Description Choix du mode d' e ntrée pour le tableau de linéarisation Sélection...
Page 107 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Condition Visible uniquement si le type de linéarisation "Tableau" a été sélectionné. Description Indication ou affichage du niveau (non linéarisé) pour le point de tableau correspondant Entrée Dépend de la gamme de niveau paramétrée, voir paramètre Etalonnage vide (→  94) et Etalonnage plein (→...
Page 108 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Sous-menu "Réglages sécurité" Sortie perte écho Navigation Configuration → Config. étendue → Réglages sécurité → Sortie perte écho Description Détermination du signal de sortie en cas de perte d' é cho Sélection...
Page 109 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Description Détermination de la pente de la rampe en cas de perte d' é cho 100% A0013269 Temporisation perte écho Rampe de la perte d' é cho (valeur positive) Rampe de la perte d' é cho (valeur négative) Entrée...
Page 110 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Sous-menus "Sortie courant 1"/"Sortie courant 2" Affectation sortie courant Navigation Configuration → Config. étendue → Sortie courant 1 → Affectation courant Configuration → Config. étendue → Sortie courant 2 → Affectation courant Description Sélectionner la variable de process pour la sortie courant...
Page 111 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Information complémentaireValeur courant fixe La valeur du courant est fixée via le paramètre Valeur courant fixe (→  111). Exemple Montre la relation entre la gamme de courant pour la sortie de la valeur process et les deux niveaux du signal de défaut :...
Page 112 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Information complémentaireLes fluctuations de la valeur mesurée ont un impact sur la sortie courant avec une temporisation exponentielle, dont la constante de temps est donnée par ce paramètre. Dans le cas d' u ne constante de temps plus faible, la sortie courant suit rapidement la valeur mesurée, en revanche, dans le cas d' u ne constante de temps élevée, elle suit avec une...
Page 113 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Entrée 3,6…22,5 mA Réglage par défaut 22,5 mA Courant sortie 1...2 Navigation Configuration → Config. étendue → Sortie courant 1 → Courant de sortie 1 Diagnostic → Valeur mesurée → Courant de sortie 1 Configuration →...
Page 114 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Condition Uniquement visible pour Affectation sortie état = Sortie numérique. Description Sélectionner un état d' a ppareil pour la sortie relais. Sélection • Off • Sortie numérique diagnostic étendu 1 •...
Page 115 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Uniquement visible pour Affectation sortie état = Seuil et Affectation seuil ¹ Off. Condition Description Définit le point d' e nclenchement et de déclenchement pour la sortie de seuil. Gamme de valeurs Dépend de la grandeur mesurée choisie (paramètre Affectation seuil)
Page 116: Temporisation À L'enclenchement
Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Information complémentaireLe comportement à la commutation se fait selon la position relative de ces deux points de commutation. Point d'enclenchement > Point de déclenchement : La sortie se ferme lorsque la valeur mesurée dépasse le point d' e nclenchement.
Page 117 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Uniquement visible pour Affectation sortie état = Seuil et Affectation seuil ¹ Off. Condition Description Définit la temporisation pour l' a ctivation de la sortie. Gamme de valeurs 0…100 s Réglage par défaut...
Page 118 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Signal sortie inversé Navigation Configuration → Config. étendue → Sortie TOR → Signal sor. inver. Description Permet l' i nversion du comportement à la commutation Sélection • Non La sortie tout ou rien se comporte selon la description ci-dessus.
Page 119: Format D'affichage
Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Le sous-menu "Affichage" Pour les outils de configuration : Le sous-menu Affichage n' e st visible que si un afficheur est raccordé à l' a ppareil. Langue (→  92)
Page 120 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Information complémentaire1 val., taille max. A0011948-FR Bargraph + 1 valeur A0012011-FR 2 valeurs A0012013-FR Valeur taille max. + 2 valeurs A0012016-FR 4 valeurs A0012019-FR • Les paramètres Affichage valeur 1 - Affichage valeur 4 permettent de déterminer les valeurs mesurées à...
Page 121 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Description Sélectionner la valeur mesurée représentée dans l' a ffichage local. Sélection • Aucun • Niveau linéarisé • Distance • Sortie cour. 1 • Courant mesuré • Sortie courant 2 (uniquement pour les appareils avec 2 sorties courant) •...
Page 122 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Description Réglage de la durée d' a ffichage des valeurs mesurées sur l' a fficheur, lorsque celles-ci sont affichées en alternance. Entrée 1…10 s Réglage par défaut Information complémentaireCe type d' a ffichage en alternance ne se fait automatiquement que si on a défini plus de valeurs mesurées à...
Page 123 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Texte ligne d'en-tête Navigation Configuration → Config. étendue → Affichage → Texte en-tête Condition L' o ption Texte libre est sélectionnée dans le paramètre Ligne en-tête (→  122). Description Entrer le texte pour la ligne d' e n-tête de l' a fficheur local...
Page 124 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Menu décimales Navigation Configuration → Config. étendue → Affichage → Menu décimales Description Sélectionner le nombre de décimales pour les nombres dans le menu de configuration. Sélection • x • x.x •...
Page 125: Information Complémentaire
Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Information complémentaire Régler le contraste par les touches : • Plus clair : appuyer simultanément sur les touches • Plus sombre : appuyer simultanément sur les touches Endress+Hauser...
Page 126 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Sous-menu "Sauv. donné affi." Le sous-menu Sauvegarde données n' e st visible que si un afficheur est raccordé à l' a ppareil. La configuration de l' a ppareil peut être sauvegardée à un instant donné dans l' a fficheur. La configuration sauvegardée peut être chargée à...
Page 127: Comparaison Résultats
Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Sélection • Annuler Aucune action n' e st réalisée et le paramètre est quitté. • Sauvegarder La configuration actuelle de l' a ppareil est sauvegardée de l' H istoROM (intégrée dans l' a ppareil) dans l' a fficheur de l' a ppareil.
Page 128: Affichage
Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Affichage • Réglag. ident. La configuration d' a ppareil actuelle de l' H istoROM correspond à sa copie de sauvegarde dans l' a fficheur. • Régl. différents La configuration d' a ppareil actuelle de l' H istoROM ne correspond pas à sa copie de sauvegarde dans l' a fficheur.
Page 129 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Sous-menu "Administration" Reset appareil Navigation Configuration → Config. étendue → Administration → Reset appareil Description Réinitialisation de l' e nsemble de la configuration de l' a ppareil ou d' u ne partie de la configuration d' u n état défini.
Page 130 Configuration → Config. étendue → Entrer code d'accès (→  99) En cas de perte du code d' a ccès : adressez-vous à votre agence Endress+Hauser. Le nouveau code d' a ccès n' e st valable qu' u ne fois répété et confirmé dans Confirmer code d'accès.
Page 131 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil 16.2 Menu "Diagnostic" Diagnostic actuel Navigation Diagnostic → Diagnostic actuel Description Affichage du message de diagnostic actuel. S' i l y a plusieurs messages de diagnostic simultanément, seul le message avec la plus haute priorité est affiché.
Page 132 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Durée fonctionnement (→  126) Endress+Hauser...
Page 133: Information Complémentaireaffichage
Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil 16.2.1 Sous-menu "Liste diagnostic" Dans ce sous-menu, jusqu' à 5 messages de diagnostic en cours peuvent être affichés. S' i l y a plus de 5 messages de diagnostic, ce sont les messages avec la plus haute priorité qui sont affichés.
Page 134 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 16.2.2 Sous-menu "Journal événements" Les derniers messages de diagnostic sont indiqués dans le sous-menu "Journal événements". Options de filtre Navigation Diagnostic → Journal événements → Options de filtre Description Sélection de la catégorie (signal état) dont les messages d' é vénement sont affichés dans la liste des événements.
Page 135 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Information complémentaireAffichage Exemple 1 de format d' a ffichage : I 1091 24d12h13m00s Configuration modifiée Exemple 2 de format d' a ffichage : S441 01d4h12min30s Sortie cour. 1 HistoROM Un HistoROM est une mémoire d' a ppareil "non volatile" sous la forme d' u ne EEPROM.
Page 136 Affichage du numéro de série de l' a ppareil. Il se trouve également sur la plaque signalétique. Utilisation du numéro de série • Pour identifier rapidement l' a ppareil, par ex. pour contacter Endress+Hauser. • Pour obtenir des informations ciblées sur l' a ppareil à l' a ide du Device Viewer : www.endress.com/deviceviewer Affichage Chaîne de max.
Page 137 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Référence commande Navigation Diagnostic → Info appareil → Référence commande Description Affichage de la référence de commande de l' a ppareil. EIle se trouve également sur la plaque signalétique. La référence est générée par transformation réversible de la référence de commande étendue, qui indique les options de toutes les caractéristiques de l' a ppareil...
Page 138 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 16.2.4 Sous-menu "Val. mesurée" Distance (→  95) Niveau linéarisé Navigation Diagnostic → Valeur mesurée → Niveau linéarisé Description Affichage du niveau linéarisé Information complémentaireC' e st l' U nité après linéarisation sélectionnée qui est utilisée pour l' a ffichage (→  103).
Page 139: Intervalle Mémoire
Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil 16.2.5 Sous-menu "Enreg. val. mes." Ce menu n' e st affiché que si la fonction étendue de l' H istoROM est activée dans l' a ppareil. Affectation voie 1 Affectation voie 2...
Page 140 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 Description Définition de l' i ntervalle t de sauvegarde des valeurs mesurées. Il détermine l' i ntervalle de temps entre chaque point de données dans la mémoire des données et ainsi le temps de...
Page 141 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Description Affichage de l' é volution des valeurs mesurées pour la voie de sauvegarde sous la forme d' u ne courbe. A0013859 • Axe x : Indique, en fonction du nombre de voies sélectionnées, 250 à 1000 valeurs mesurées d' u ne variable de process.
Page 142 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 16.2.6 Sous-menu "Simulation" Affecter grandeur process Navigation Diagnostic → Simulation → Affect. grand. process Description Sélection d' u ne grandeur de process pour la simulation qui est activée. Tant que la simulation est active, l' a ffichage alterne entre la valeur mesurée et un message de...
Page 143 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Description Activation et désactivation de la simulation de la sortie courant. Tant que la simulation est active, l' a ffichage alterne entre la valeur mesurée et un message de diagnostic de la catégorie Contrôle de fonctionnement (C).
Page 144 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 16.2.7 Sous-menu "Test appareil" Démarrer test appareil Navigation Diagnostic → Test appareil → Démarrer test appareil Description Démarrage d' u n test de l' a ppareil. Sélection • Non L' a ppareil quitte le paramètre sans qu' u n test de l' a ppareil n' a it eu lieu.
Page 145 Micropilot FMR56, FMR57 Description des paramètres de l' a ppareil Navigation Diagnostic → Test appareil → Signal de niveau Condition Visible uniquement après qu' u n test de l' a ppareil a été réalisé. Description Affichage du résultat du test de l' a ppareil, spécialement pour le signal de niveau Affichage •...
Page 146 www.addresses.endress.com...
