Diagnostique guidé par les voyants
La carte serveur comprend des témoins de diagnostique qui permettent d'identifier les composants
en panne et le serveur parmi plusieurs serveurs. À l'exception de la DEL d'identification, de la DEL
d'état et de la DEL de veille +5 volts, les voyants s'allument (orange) uniquement en cas de panne.
Désignation Témoin
A. DEL bit 3
B. DEL LSB
C. DEL bit 2
D. DEL MSB
E. Témoin d'état
Témoin d'ID
F.
G. Témoin de panne
ventilateur système 6
Serveur MAXDATA PLATINUM 3200 I M6
I J K L M N O P
U

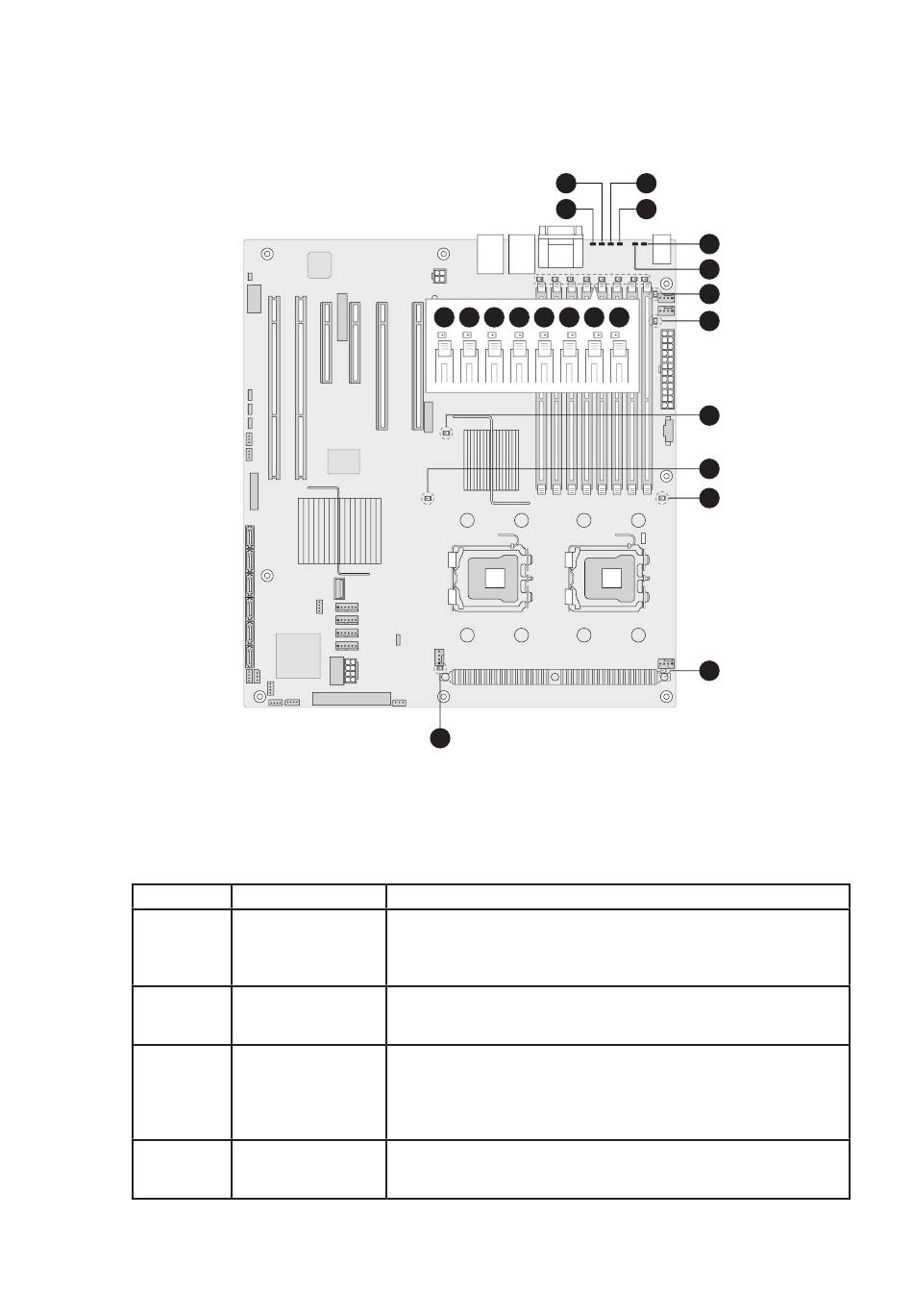

Illustration 22. Témoins de diagnostique
Fonction
Témoins POST. L 'ordre des DEL POST activées permet
d'identifier les erreurs spécifiques qui peuvent survenir lors
de l'amorçage. Le code DEL permet au support technique de
détecter les éventuels problèmes.
Le témoin d'état indique si un système fonctionne correctement,
a subi une erreur mineure ou majeure. Ce voyant affiche le
même état que la DEL d'état du panneau avant.
Cette DEL s'allume et s'éteint en appuyant sur un bouton du
châssis ou en utilisant le logiciel de gestion du système. Cette
DEL est utile lorsque le système est regroupé avec plusieurs
systèmes, comme c'est le cas dans un rack, et que vous devez
retrouver facilement le système pour la maintenance.
Cette DEL signale une erreur sur le ventilateur système 6.
Consultez le manuel du châssis du serveur pour savoir comment
remplacer le ventilateur.
A C
B D
E
F
G
H
Q
R
S
T
27
