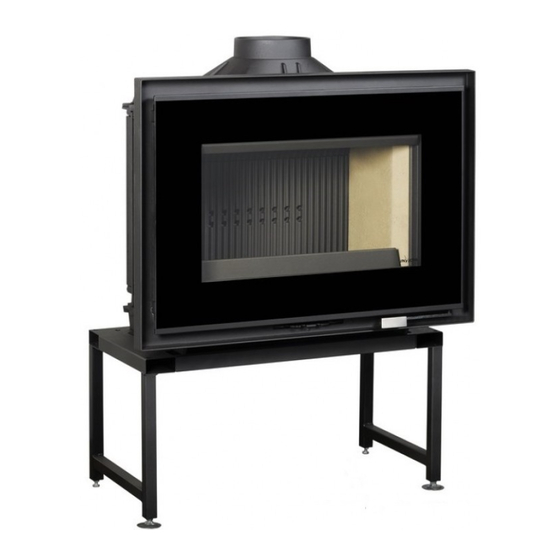

Manuels Connexes pour Invicta 900 Air Control
Sommaire des Matières pour Invicta 900 Air Control
- Page 1 Foyer 900 Air Control référence 6490 43 Foyer 900 Air Control Référence 6490 43 XD le 21/02/2018 Page 1 sur 11...
- Page 2 AD649043 Foyer 900 Air Control référence 6490 43 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale...
- Page 3 Foyer 900 Air Control référence 6490 43 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des murs et du sol de la maison situés dans l’environnement de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Foyer 900 Air Control référence 6490 43 XD le 21/02/2018 Page 4 sur 11...
- Page 5 Foyer 900 Air Control référence 6490 43 REP. DESIGNATIONS REFERENCES JOINT THERMOCORDE Ø12 AI303012 2.000 JOINT THERMOCORDE Ø12 AI303012 3.000 RESSORT DE REGISTRE AS900112 ENTRETOISE REGISTRE AS900113 RONDELLE M6 AV4100060 RONDELLE M8 AV4100080 RONDELLE M5 AV4190050 CALE OBLIQUE AV4240080 GOUPILLE CANNELEE Ø6x30...
- Page 6 Foyer 900 Air Control référence 6490 43 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 7 Foyer 900 Air Control référence 6490 43 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion lente), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 8 Foyer 900 Air Control référence 6490 43 Position « Foyer éteint » : Tourner le registre vers la gauche jusqu’à arriver en butée (repère « 1 bosse » du registre mobile situé en face du « repère de positionnement » fixe situé sur la façade).
- Page 9 Foyer 900 Air Control référence 6490 43 Raccordement Air : Cet appareil a été conçu pour être installé dans les maisons types BBC. Il est entièrement étanche et grâce à un raccordement (buse Ø 100), il permet de prendre l’air de combustion directement à...
- Page 10 Foyer 900 Air Control référence 6490 43 Réglage de fermeture : Cale de réglage Pour durcir la fermeture de la porte : Ajouter une ou plusieurs cale(s) de réglage. Pour adoucir la fermeture de la porte : Détail A Enlever une ou plusieurs cale(s) de réglage.
- Page 11 Foyer 900 Air Control référence 6490 43 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 649043 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
