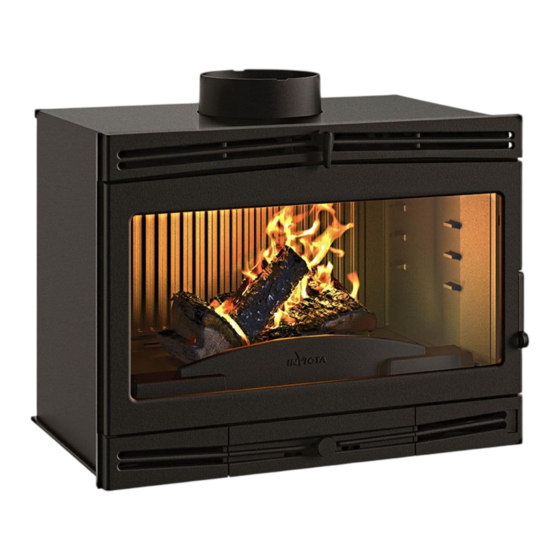

- Page 1 Insert 700 T Référence : P900754 Insert 700 Turbo Référence P900754 XD le 07/12/2021 page 1/11...
- Page 2 Insert 700 T Référence : P900754 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13229 : Puissance nominale 8 kW Rendement 77 % Taux de CO% 0.12 %...
- Page 3 Insert 700 T Référence : P900754 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Insert 700 T Référence : P900754 Sécurité : endant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le poêle dans un endroit où il y a beaucoup de passages. i un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18)....
- Page 5 Insert 700 T Référence : P900754 XD le 07/12/2021 page 5/11...
- Page 6 Insert 700 T Référence : P900754 XD le 07/12/2021 page 6/11...
- Page 7 Insert 700 T Référence : P900754 Désignation Référence Embase F670694U Socle F670129B-B Vis tête fraisée de 6x20 AV8636200 Carton céramique de 120x40x2 AI713155 Carton céramique de 102x35x8 AI713110A Appareillage électrique + 2 Ventilateurs AL000005B Laine céramique de 115x42x30 AI701542 Joint de 7x3 longueur 0.4 mètre...
- Page 8 Insert 700 T Référence : P900754 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS» fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 9 Insert 700 T Référence : P900754 CONSEILS D’ENTRETIEN Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage. A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui : nettoiera complètement l’appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l’avaloir et maintenu vers le bas sur le fond....
- Page 10 Insert 700 T Référence : P900754 SCHEMA ELECTRIQUE terre neutre INSERT phase RESISTANCE INTERRUPTEUR THERMIQUE VENTILATEUR VENTILATEUR vert jaune bleu rouge Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit.
- Page 11 Insert 700 T Référence : P900754 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P900754 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
