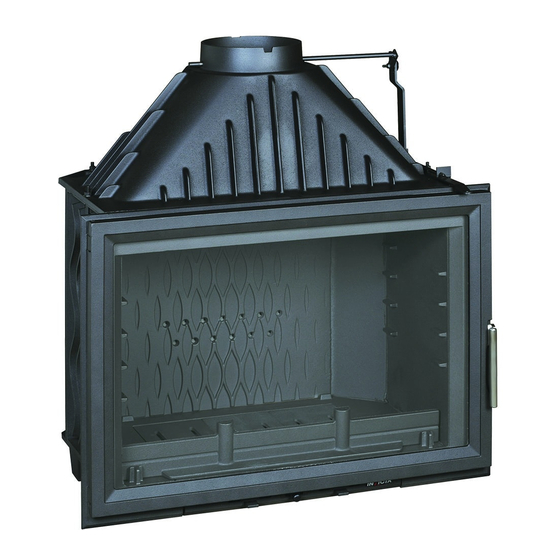

Manuels Connexes pour Invicta 800 Grande Vision
Sommaire des Matières pour Invicta 800 Grande Vision
- Page 1 Foyer 800 GV (Post Combustion) référence : 6280 44pc Foyer 800 Grande Vision (Post combustion) Référence 6280 44pc DT – 01 Juillet 2010 page 1/7...
- Page 2 Foyer 800 GV Fiche technique AD 6280 44 (Post Combustion) référence : 6280 44pc Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13229 : 14 kW Puissance nominale Rendement 75 %...
- Page 3 Foyer 800 GV (Post Combustion) référence : 6280 44pc INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Foyer 800 GV (Post Combustion) référence : 6280 44pc DT – 01 Juillet 2010 page 4/7...
- Page 5 Foyer 800 GV (Post Combustion) référence : 6280 44pc Repère Nbr DESIGNATION Référence Vis tête hexagonale de 6x30 AV 8406300 Ecrou embase de 8 AV 7220080 Avaloir FB60 800145 Ecrou embase de 6 AV 7220060 Collecteur FB60 800152 Fond arrière FB60 800148 Déflecteur FB60 800156...
- Page 6 Foyer 800 GV (Post Combustion) référence : 6280 44pc TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 7 Foyer 800 GV (Post Combustion) référence : 6280 44pc CONSEILS D’ENTRETIEN Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage. A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui : ...
