Pompe de rinçage au solvant 45/1
Pompe
BA
Commandes pneumatiques
3A5282K

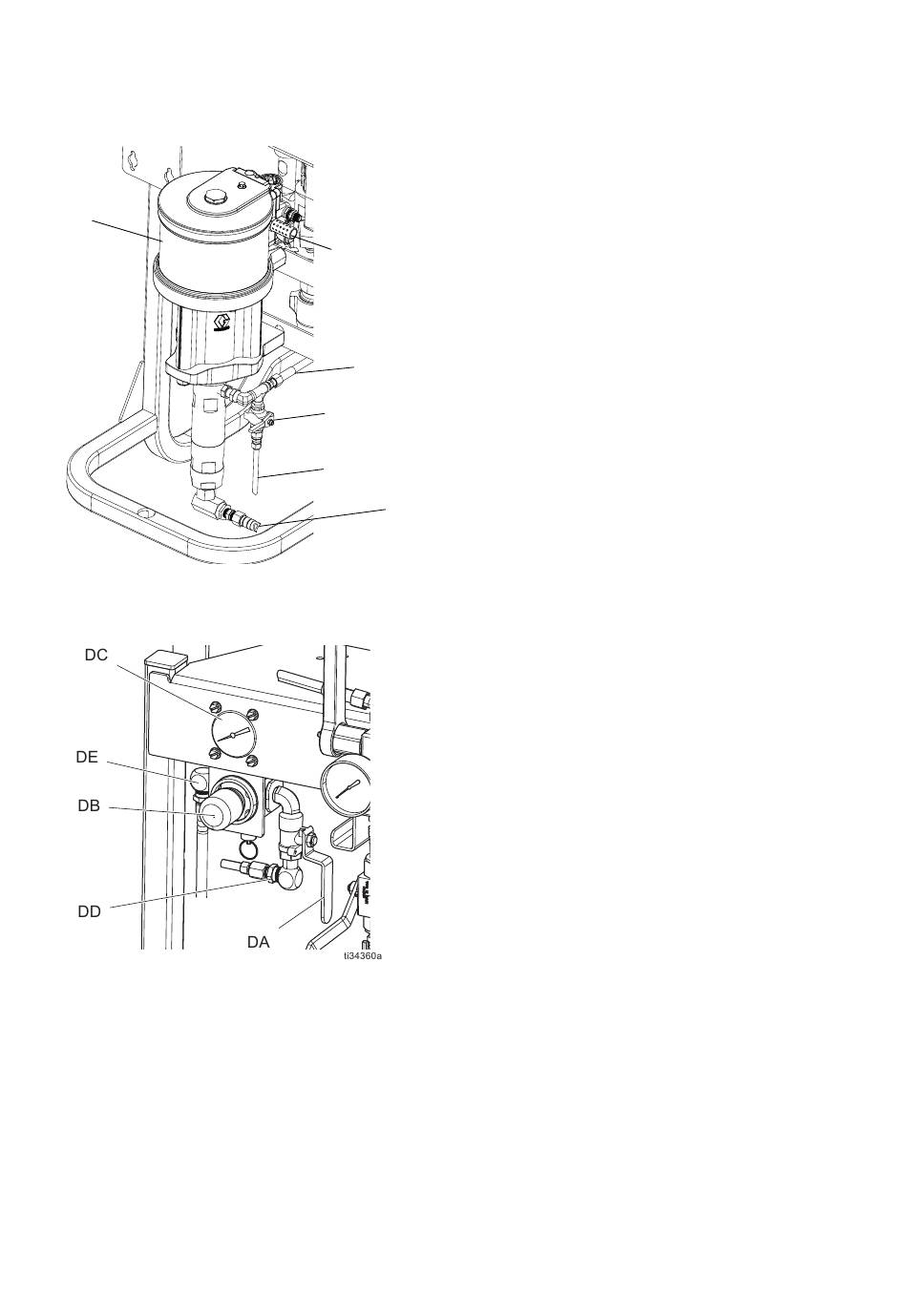

Légende :
BA Pompe de rinçage au solvant (Pompe Merkur)
BB Entrée de produit
BD Silencieux
BE Vanne d'amorçage/de rinçage/d'échantillonnage
BF Tuyau de sortie de produit
BD
BG Tuyau de circulation
BF
BE
BG
BB
(tuyau d'aspiration pas montré)
Légende :
DA Vanne d'arrêt d'air de la pompe à solvant (décharge)
DB Régulateur de pression d'air de la pompe à solvant
DC Manomètre de pression d'air de la pompe à solvant
DD Sortie d'air
DE Entrée d'air
Identification des composants
17
