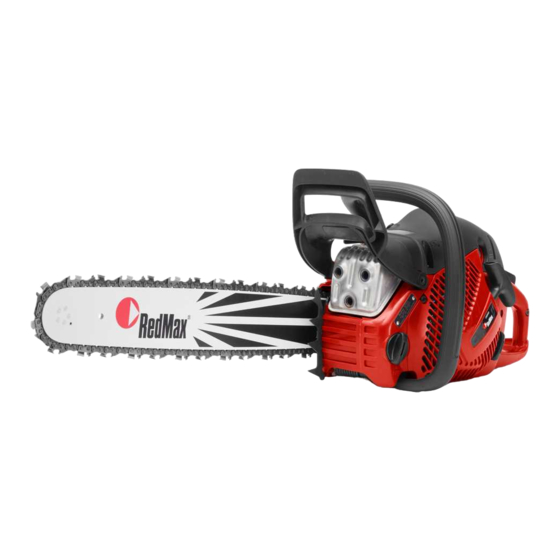

RedMax GZ550 Manuel D'atelier
  1. Manuels
  2. Marques
  3. RedMax Manuels
  4. Tronçonneuses
  5. GZ550
  6. Manuel d'atelier
RedMax GZ550 Manuel D'atelier

RedMax GZ550 Manuel D'atelier

Masquer les pouces Voir aussi pour GZ550:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Workshop Manual
GZ550
Français

Publicité

Table des Matières
loading

Manuels Connexes pour RedMax GZ550

Sommaire des Matières pour RedMax GZ550

  • Page 1 Workshop Manual GZ550 Français...

  • Page 3: Manuel D'atelier

    Manuel d'atelier GZ550 Table des matières Index ................ 4 Introduction et règles de sécurité ......6 Caractéristiques techniques ....... 10 Outils de maintenance ......... 12 Données de maintenance ........14 Équipement de sécurité ........16 Instructions de réparation ........24 Carburateur ............
  • Page 4 Index Index Introduction et règles de sécurité 7 Blocage de la commande d'accélération, Groupe cible 7 accélération et ressort 22 Instructions générales 8 Démontage du dispositif de blocage de la Instructions spéciales 8 commande d'accélération, de l'accélération Modifications 7 et du ressort 22 Numérotation 7 Montage du dispositif de blocage de la Outils 7...
  • Page 5 Index Réservoir 45 Purge du réservoir de carburant 45 Silencieux 19 Démontage du silencieux 19 Montage du silencieux 19 Système antivibrations 46 Démontage 46 Montage 46 Nettoyage et inspection 46 Système de carburant 47 Purge du réservoir de carburant 45 Remplacement de la pompe à...

  • Page 6: Table Des Matières

    Introduction et règles de sécurité 2 Introduction et règles de sécurité Table des matières Généralités ..................................7 Sécurité ................................... 7 Groupe cible ................................. 7 Modifications ................................7 Outils ....................................7 Structure ..................................7 Numérotation ................................7 Instructions générales ............................... 8 Instructions spéciales ..............................

  • Page 7: Introduction Et Règles De Sécurité

    Introduction et règles de sécurité 2 Introduction et règles de sécurité 2.1 Généralités 2.6 Structure Ce manuel d'atelier fournit une description Ce manuel d'atelier peut être utilisé de deux façons complète des procédures de recherche de panne, différentes : de réparation et de test de la tronçonneuse. Une •...

  • Page 8: Instructions Générales

    Introduction et règles de sécurité 2.8 Instructions générales 2.9 Instructions spéciales L'atelier dans lequel la tronçonneuse est réparée Le carburant utilisé pour la tronçonneuse présente doit posséder des dispositifs de sécurité conformes les dangers suivants : aux réglementations locales. • Le liquide et ses fumées sont toxiques. Il est impératif d'avoir lu et compris le contenu •...

  • Page 9: Symboles Sur La Tronçonneuse

    Introduction et règles de sécurité 2.10 Symboles sur la tronçonneuse 2.11 Symboles dans le manuel d'atelier Les symboles ci-dessous sont gravés sur la tronçonneuse. Ce symbole prévient contre les Levier du starter blessures personnelles en cas de non-respect des instructions. Portez des gants de protection.

  • Page 10: Caractéristiques Techniques

    Caractéristiques techniques 3 Caractéristiques techniques Cylindrée Diamètre du cylindre Course Puissance max./ cm3/pouces3 Ø mm/Ø pouces mm/pouces vitesse   kW/ch/tr/min GZ550 55,5/3,38 47/1,85 32/1,26 2,6/3,5/9 000 Écartement des Système d'allumage Espace d'air Type de carburateur électrodes mm/pouces mm/pouces GZ550 0,5/0,02 SEM DM61 0,3/0,012...
  • Page 11 Caractéristiques techniques Vitesse d'enclenchement Bougies Type de pompe à huile tr/min GZ550 4 100 (+/- 120) NGK BPMR 7A Réglable HUILE Capacité du réservoir Capacité de la Capacité du réservoir de carburant pompe à huile à Litres/pintes US Litres/pintes US 9 000 tr/min...

  • Page 12: Outils De Maintenance

    Outils de maintenance 4 Outils de maintenance 11 – Français...
  • Page 13 Outils de maintenance Pos. Désignation Utilisé pour N° commande Outil pour embrayage Embrayage centrifuge 502 54 16-03 Arrêt de piston Blocage du vilebrequin 504 91 06-05 Crochet pour filtre Retrait du filtre à carburant 502 50 83-01 à carburant Clé à six pans, 4 mm Pour vis M5 502 50 18-01 Testeur de pression...

  • Page 14: Données De Maintenance

    Données de maintenance 5 Données de maintenance 18-25Nm 16mm 12-14Nm 13mm 1,5-2Nm 4mm 1-2Nm 1-2Nm 12-14Nm 5mm 13-15Nm 4mm 5-6Nm 4mm 1-2Nm 3-4Nm 4mm 11-13Nm 13mm 22-25Nm 13mm 1,5-2,5Nm 4mm 20Nm 1-1,5Nm Clé Les nombres figurant à côté des composants à assembler avec des vis indiquent le couple de serrage en Nm.
  • Page 15 Données de maintenance 3-4Nm 4mm 3-4Nm 4mm 3-4Nm 4mm 1-1,5Nm 4-5Nm 4mm 3-4Nm 4mm 2,5-3,5Nm 4mm 4-5Nm 4mm 1-1,5Nm 2-2,5Nm 4mm 3-4Nm 4mm 2,5-3,5Nm 4mm 3-4Nm 4mm 4-6Nm 4mm Français –...
  • Page 16 Équipement de sécurité 6 Équipement de sécurité Table des matières Démontage du frein de chaîne ..........................17 Montage du frein de chaîne..........................18 Démontage du silencieux ............................19 Montage du silencieux ............................19 Remplacement du capteur de chaîne .......................20 Installation du module GSM ..........................20 Démontage de la commande marche/arrêt ....................20 Montage de la commande marche/arrêt ......................21 Test de résistance - Fonction d'arrêt ........................21...

  • Page 17: Équipement De Sécurité

    Équipement de sécurité 6 Équipement de sécurité 6.1 Démontage du frein de chaîne Relâchez le frein en déplaçant la protection de la main vers l'arrière. Démontez le carter de l'embrayage, la chaîne et le guide-chaîne. Fig. 1 Démontez la protection de la main. Serrez délicatement l'embrayage dans un étau.

  • Page 18: Montage Du Frein De Chaîne

    Équipement de sécurité 6.2 Montage du frein de chaîne Vissez ensemble le joint à rotule et la bande de frein (voir figure 5) en appliquant un couple de 1-1,5 Nm. Placez le joint à rotule et la bande de frein de chaîne dans l'ouverture du carter de l'embrayage.

  • Page 19: Démontage Du Silencieux

    Équipement de sécurité Contrôle fonctionnel : Ne mettez pas en marche le moteur pendant toute la durée de cette inspection. Longueur de guide Hauteur 38-51 cm/15-20" 50 cm/20" 53-71 cm/21-28" 70 cm/28" • Placez la tronçonneuse sur une surface stable. La distance entre le guide-chaîne et la surface est indiquée dans le tableau ci-dessus.

  • Page 20: Remplacement Du Capteur De Chaîne

    Équipement de sécurité 6.5 Remplacement du capteur de chaîne Tout capteur de chaîne usé doit être remplacé par un neuf. Utilisez toujours les pièces de rechange d'origine. Relâchez le frein en déplaçant la protection de la main vers l'arrière. Démontez le carter de l'embrayage, la chaîne et le guide-chaîne.

  • Page 21: Montage De La Commande Marche/Arrêt

    Équipement de sécurité 6.8 Montage de la commande marche/arrêt Installez la nouvelle commande d'arrêt (A) et serrez la vis (B) en place au couple de 1 Nm. Faites glisser la commande d'arrêt sur les manches en caoutchouc (C) et accrochez le manchon aux languettes de guidage.

  • Page 22: Démontage Du Dispositif De Blocage De La Commande D'accélération, De La Commande D'accélération Et Du Ressort

    Équipement de sécurité 6.10 Démontage du dispositif de blocage de la commande d'accélération, de la commande d'accélération et du ressort Démontez les vis de la poignée arrière (3) et desserrez la moitié de la poignée. Voir figure 18. Fig. 18 Desserrez le blocage de la commande d'accélé- ration de la poignée puis démontez le ressort et la commande d'accélération.

  • Page 23: Montage Du Dispositif De Blocage De La Commande D'accélération, De La Commande D'accélération Et Du Ressort

    Équipement de sécurité 6.11 Montage du dispositif de blocage de la commande d'accélération, de la commande d'accélération et du ressort Fixer le ressort à la commande d'accélération comme illustré à la figure 21. Assurez-vous du bon positionnement du ressort en fixant l'une de ses extrémités dans la rainure triangulaire de la commande d'accélération.
  • Page 24 Instructions de réparation 7 Instructions de réparation Table des matières Démontage du lanceur ............................25 Remplacement d’une corde de lanceur rompue ou usée .................26 Mise sous tension du ressort de rappel ......................26 Remplacement d'un ressort de rappel rompu ....................27 Montage de l'unité du lanceur ..........................27 Démontage du module d'allumage et du volant ..................28 Montage du module d'allumage et du volant ....................29 Démontage de l'embrayage centrifuge ......................30...

  • Page 25: Instructions De Réparation

    Instructions de réparation 7 Instructions de réparation 7.1 Démontage du lanceur Desserrez les vis maintenant le lanceur contre le carter moteur et déposez le lanceur. Tirez la corde d'environ 30 cm et insérez-la dans l'encoche à l'extérieur de la poulie du lanceur. Relâchez la tension du ressort de rappel en laissant la poulie du lanceur tourner dans le sens inverse des aiguilles d'une montre.

  • Page 26: Remplacement D'une Corde De Lanceur Rompue Ou Usée

    Instructions de réparation 7.2 Remplacement d’une corde de lanceur rompue ou usée Lorsque la corde du lanceur est usée et doit être remplacée, il faut relâcher la tension dans le ressort de rappel. Tirez la corde du lanceur d'environ 30 cm et insérez-la dans l'encoche située à...

  • Page 27: Remplacement D'un Ressort De Rappel Rompu

    Instructions de réparation 7.4 Remplacement d'un ressort de rappel rompu AVERTISSEMENT ! Observez la plus grande prudence et assurez-vous que le ressort ne saute pas et ne cause pas de blessures personnelles. Portez des lunettes de protection. Desserrez la vis située au centre de la poulie du lanceur et les vis de la cassette.

  • Page 28: Démontage Du Module D'allumage Et Du Volant

    Instructions de réparation 7.6 Démontage du module d'allumage et du volant Retirez le capot de cylindre et le lanceur. Séparez les câbles du rail de guidage comme illustré à la figure 7. Retirez le rail de guidage. Fig. 7 Tapez légèrement sur les broches de l'outil si elles ne s'enclenchent pas dans le volant.

  • Page 29: Montage Du Module D'allumage Et Du Volant

    Instructions de réparation 7.7 Montage du module d'allumage et du volant Mettez le module d'allumage en place. Insérez le câble à travers l'orifice du carter moteur et branchez le connecteur. Fixez le câble d’allumage à la fixation située sur la paroi de séparation. Voir figure 11.

  • Page 30: Démontage De L'embrayage Centrifuge

    7.8 Démontage de l'embrayage centrifuge Relâchez le frein en déplaçant la protection de la main vers l'arrière. Déposez le capot de cylindre, le carter de l'embrayage, la chaîne et le guide- chaîne. Desserrez le chapeau de bougie et retirez la bougie, puis insérez l'arrêt de piston en plastique (504 91 06-05).

  • Page 31: Montage De L'embrayage Centrifuge

    Instructions de réparation 7.9 Montage de l'embrayage centrifuge Installez les ressorts d'embrayage sur les sabots à l'aide de pinces à circlip comme illustré à la figure 18. Vissez l'embrayage (dans le sens inverse des aiguilles d'une montre) à fond. Serrez ensuite l'embrayage à...

  • Page 32: Montage De La Pompe Et Du Filtre À Huile

    Instructions de réparation 7.11 Montage de la pompe et du filtre à huile Abaisser le filtre à huile, remplacez la pompe à huile comme illustré dans la figure 20 et serrez la vis. Couple de serrage : 1,5-2,5 Nm. Installez la tôle-guide de la chaîne. Installez la roue d'entraînement de la pompe, le roulement à...

  • Page 33: Démontage Du Système D'entrée

    Instructions de réparation 7.12 Démontage du système d'entrée Le système d'entrée est composé des éléments suivants : • Paroi de séparation A • Collecteur d'entrée B • Bride du carburateur C • Tuyau d'impulsion D Voir figure 23. Démontez les parties suivantes : •...

  • Page 34: Démontage Du Système D'entrée

    Instructions de réparation 7.13 Démontage du système d'entrée Montez la bride du carburateur sur le soufflet d'entrée. Installez le tuyau d'impulsion, le soufflet d'entrée et la paroi de séparation sur le cylindre. Instructions de réparation Voir figure 26. Placez un nouveau joint de base de cylindre sur le cylindre.

  • Page 35: Carburateur

    Instructions de réparation 7.14 Carburateur AVERTISSEMENT ! Le carburant utilisé pour la tronçonneuse présente les dangers suivants : 1. Le liquide et ses fumées sont toxiques. 2. Il peut irriter la peau. 3. L’essence est très inflammable. Description Les figures accompagnant cette description ne correspondent pas au carburateur de la tronçonneuse.
  • Page 36 Instructions de réparation Fonctionnement Le carburateur fonctionne différemment dans les modes suivants : • Mode démarrage à froid • Mode ralenti • Mode accélération partielle • Mode plein régime En mode démarrage à froid, la soupape du starter H est complètement fermée. Ceci augmente le vide dans le carburateur et facilite l'aspiration du carburant par tous les gicleurs D, E et F.
  • Page 37 Instructions de réparation Démontage du carburateur Démontez le capot de cylindre et le filtre à air. Desserrez le tuyau d'aspiration A, le tuyau de retour B et le tuyau à carburant C. Voir figure 34. Fig. 34 Débranchez le câble de terre du carburateur en dévissant la vis comme illustré...
  • Page 38 Instructions de réparation Desserrez les vis E. Décrochez les fixations en caoutchouc D, des deux côtés. Voir figure 36b. Déposez le support du filtre à air. Fig. 36b Remarque ! La languette située sur le carburateur doit être dégagée de la paroi de séparation avant de retirer le carburateur.
  • Page 39 Instructions de réparation Démontez le capot de la pompe H et retirez délicatement la membrane de commande J et le joint K. Dévissez la vis P et retirez le pointeau M avec le bras de levier Q, l'arbre L et le ressort R. Utilisez une aiguille ou tout autre objet similaire pour extraire délicatement l le filtre à...
  • Page 40 Instructions de réparation Montage Nettoyage et inspection Veillez à la propreté lorsque vous assemblez Nettoyez toutes les unités dans de l'essence propre. le carburateur. La moindre contamination peut Utilisez de l'air comprimé pour sécher l'essence entraîner des temps d'arrêt. sur les composants. Dirigez l'air dans tous les canaux du boîtier du carburateur et assurez-vous 1.
  • Page 41 Instructions de réparation 5. Montez le pointeau M avec le bras de levier Q, l'arbre L et le ressort R, et serrez la vis P. (Installez la rondelle d'expansion.) Voir figure 40. Fig. 40 6. Vérifiez avec une règle ou un objet similaire que le levier est au niveau du plan de montage du carter, comme illustré...
  • Page 42 Instructions de réparation Test de pression du carburateur Les tests de pression doivent être effectués avec le carburateur complètement monté. Un test doit toujours être réalisé après une réparation du carburateur, mais il peut également l'être avant un démontage, pour rechercher des pannes éventuelles. Test 1 Voir la figure 43 et procédez aux vérifications comme suit :...
  • Page 43 Instructions de réparation Montage sur la chaîne Insérez le connecteur comme illustré à la figure 44 et appuyez dessus pour le mettre en place dans le support. Fig. 44 Branchez les câbles à l'interrupteur d'arrêt. Voir figure 45. Fig. 45 Montez le carburateur et assurez-vous que la languette s'insère bien dans sa fixation sur le système d'entrée.
  • Page 44 Instructions de réparation Placez les tiges de guidage sur le support du filtre à air dans les œillets en caoutchouc D. Serrez les vis E au couple de 1,5-2 Nm. Voir figure 48. Fig. 48 Appuyez sur l'arbre de la soupape d'accélération (1) et fixez le levier de pression d'accélération sur ses fixations comme illustré...

  • Page 45: Réservoir

    Instructions de réparation 7.15 Réservoir AVERTISSEMENT ! Le carburant utilisé pour la tronçonneuse présente les dangers suivants : 1. Le liquide et ses fumées sont toxiques. 2. Il peut irriter la peau. 3. L’essence est très inflammable. 7.16 Aération du réservoir de carburant La soupape à...

  • Page 46: Système Antivibrations

    Instructions de réparation 7.17 Système antivibrations Démontage Relâchez le frein en déplaçant la protection de la main vers l'arrière. Déposez le capot de cylindre, le carter de l'embrayage, la chaîne et le guide- chaîne. Desserrez les vis comme illustré à la figure 53. Démontez la protection de la main.

  • Page 47: Remplacement Du Filtre À Carburant

    Instructions de réparation 7.18 Remplacement du filtre à carburant REMARQUE ! N'utilisez pas de pinces rainurées pour manipuler le tuyau à carburant. Elles pourraient causer des dégâts matériels et endommager le tuyau à carburant. Lorsque vous remplacez le filtre à carburant, retirez l'ancien filtre du réservoir à...

  • Page 48: Remplacement Du Clapet De Ventilation Du Réservoir

    Instructions de réparation 7.21 Remplacement du clapet de ventilation du réservoir Retirez le clapet de ventilation du réservoir à l'aide d'une pince plate rainurée. Voir figure 58. Installez délicatement le nouveau clapet de ventilation du réservoir à l'aide d'un manchon adapté.
  • Page 49 Instructions de réparation Nettoyage et inspection du cylindre Nettoyez tous les composants et éliminez tous les restes de joints et de suie des zones suivantes : • Calotte de piston • Partie supérieure du cylindre (intérieur) • Orifice d'échappement du cylindre •...

  • Page 50: Montage Du Piston Et Du Cylindre

    Instructions de réparation 7.23 Montage du piston et du cylindre Lubrifiez le palier de l'axe de piston avec de l'huile deux-temps et insérez-le dans la tige de manivelle. Voir figure 64. Installez le piston avec la flèche dirigée vers l'orifice d'échappement, faites coulisser l'axe de piston et posez les circlips.

  • Page 51: Test De Pression Du Cylindre

    Instructions de réparation 7.24 Test de pression du cylindre Démontez : • le capot de cylindre • le carburateur* • la bougie *Reportez-vous aux instructions spécifiques. Fixez la plaque de protection (A) 574 71 14-01 et le bouchon (B) 578 02 13-01. Voir figure 66b. Desserrez les vis du silencieux et appuyez sur la plaque de protection 502 54 05-02 (C) située entre le silencieux et le cylindre.

  • Page 52: Démontage Du Carter Moteur Et Du Vilebrequin

    Instructions de réparation 7.25 Démontage du carter moteur et du vilebrequin Démontez les éléments suivants : • le carter de l'embrayage • la chaîne et le guide-chaîne • le capot de cylindre • le lanceur* • l'embrayage centrifuge* • le carburateur* •...
  • Page 53 Instructions de réparation Nettoyage et inspection Nettoyez toutes les pièces et éliminez tous les restes de joints des surfaces de contact des deux moitiés du carter moteur. Vérifiez : Que le palier de l'extrémité la plus grosse ne présente pas de jeu radial. Un jeu axial est autorisé.
  • Page 54 Instructions de réparation Positionnez le nouveau palier sur le vilebrequin à l'aide de l'outil 502 50 30-18. Voir figure 73. REMARQUE ! Veillez à empêcher les saletés et les particules étrangères de pénétrer dans les paliers. Fig. 74 Montage d'un vilebrequin complet Installez l'ensemble du vilebrequin dans le carter moteur.

  • Page 55: Remplacement Du Palier De Vilebrequin

    Instructions de réparation 7.26 Remplacement du palier de vilebrequin Remplacement d'un boulon de guide sur un vilebrequin intact Videz et nettoyez le réservoir d'huile de chaîne. Tapez sur les anciens boulons de guide depuis l'extérieur de manière à les faire tomber dans le réservoir d'huile de chaîne (le revêtement en plastique de la tête va se casser).
  • Page 56 Dépannage 8 Dépannage Table des matières Dépannage .................................57 Techniques de dépannage ............................58 55 – Français...

  • Page 57: Dépannage

    Dépannage 8.1 Dépannage Les différents défauts pouvant se présenter sur la tronçonneuse sont répartis en quatre groupes. Dans chacun des groupes, les défauts de fonctionnement possibles sont listés à gauche tandis que les solutions probables sont données à droite. Le défaut le plus probable est indiqué en premier, etc. Pour le Démarrage Ralenti (bas régime) (suite) Ralenti irrégulier...

  • Page 58: Techniques De Dépannage

    Dépannage Haut régime Accélération et décélération N'accélère Filtre à air obstrué Ne fonctionne Filtre à air obstrué pas à plein Vanne de purge bouchée Vanne de purge bouchée régime Filtre à carburant obstrué Le moteur Filtre à carburant obstrué Conduite de carburant obstruée s'arrête Conduite de carburant obstruée Tuyau de carburant mobile ou...
  • Page 60 115 96 99-32 3/4/2019...
