- Page 1 ® dLAN 200 AVpro2...
- Page 2 Microsoft sont des marques déposées de Microsoft, Corp. devolo et le logo devolo sont des marques déposées de devolo AG. Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications.
-
Page 3: Table Des Matières
2.5.1 devolo dLAN 200 AVpro manager pour Windows ......12 3 Tout savoir sur le réseau ..................14 Mise en réseau et accès à... -
Page 4: Avant-Propos
Avant-propos Merci de votre confiance ! Le dLAN 200 AVpro2 est un appareil réseau qui utilise les câbles électriques ou coaxiaux déjà installés pour assurer la communication des données requises dans le cas des applications telles que le streaming vidéo en HDTV, la téléphonie Internet et l'Internet haut débit. -
Page 5: Devolo Dans Internet
24 dans Internet à l'adresse www.devolo.com. Dans la zone de téléchar- gement, vous trouverez non seulement le descriptif et la documentation des pro- duits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil. Signalons aussi tout particulièrement les livres spécialisés de devolo au sujet du réseau domestique. -
Page 6: Introduction
200 mètres et les câbles coaxiaux des distances de 750 mètres. La transmission des données via l'installation électrique ou le réseau coaxial est assurée par le standard HomePlug AV avec le dLAN 200 AVpro2. HomePlug AV utilise l'installation électrique ou le réseau coaxial interne pour transmettre des données, audio et vidéo, tout comme la technologie éprouvée HomePlug 1.0. -
Page 7: Avantages Du Dlan 200 Avpro2
Introduction Sécurité des données et rayonnement Les appareils dLAN 200 AVpro2 sont protégés par « AESpro 128 » . Il s'agit en l'occurrence de la combinaison d'un « cryptage 128 bits triple AES » avec verrou temporisé lors de l'entrée d'un nouveau mot de passe. Ce procédé protège votre réseau dLAN de façon fiable contre les accès non autorisés. - Page 8 « Hybrid » Pour utiliser le réseau coaxial en tant que média de transmission : Branchez le dLAN 200 AVpro2 sur la prise coaxiale au moyen du câble coa- xial fourni. Commutateur réglé sur « Coax »...
-
Page 9: Branchement Et Mise En Service
Attention, votre ordinateur ou l'appareil correspondant doit disposer d'une carte réseau ou d'un adaptateur réseau avec interface Ethernet Pour commencer un réseau dLAN 200 AVpro2, vous avez besoin au moins de deux boîtiers dLAN 200 AVpro2. Les périphériques de type dLAN 200 AVpro2 se basent sur le standard Home- Plug AV et ne peuvent pas être utilisés dans un même réseau que des adapta-... -
Page 10: Eléments De Connexion Et De Contrôle

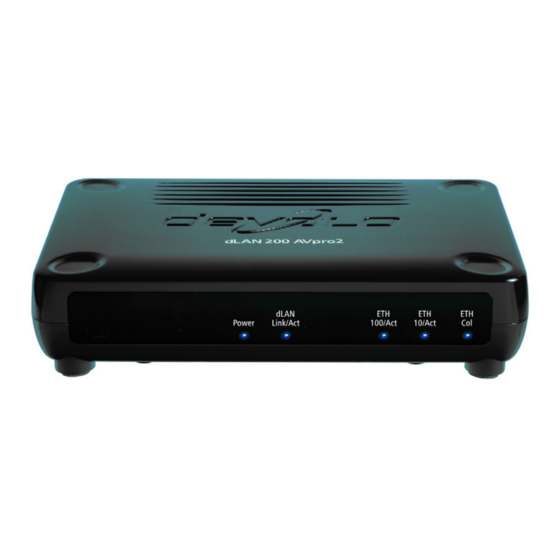

Branchement et mise en service Eléments de connexion et de contrôle Le dLAN 200 AVpro2 est doté de 5 témoins de contrôle (DEL), d'un port Ether- net, et d'une prise coaxiale et électrique : 2.3.1 Power et dLAN Link/Act Le comportement de clignotement et d'allumage des témoins lumineux Power et dLAN Link/Act dépend dans quel mode votre dLAN 200 AVpro2 (Peer isola-... -
Page 11: Del Ethernet
2.3.3 Ports Permet de relier le dLAN 200 AVpro2 à un ordinateur ou à un autre périphérique via le câble réseau fourni. L'interface Auto-MDI(X) du dLAN 200 AVpro2 reconnaît auto- matiquement l'affectation des bornes et le taux de transfert de l'appareil réseau raccordé. -
Page 12: Connexion Du Dlan 200 Avpro2
Cette section vous montre comment connecter et mettre en service le dLAN 200 AVpro2 Branchez le dLAN 200 AVpro2 au réseau électrique à l'aide du cordon élec- trique ci-joint. Branchez le dLAN 200 AVpro2 au port Ethernet de l'ordinateur allumé au moyen du câble Ethernet fourni. - Page 13 Branchement et mise en service correspondant dans le groupe de programmes Démarrer Programmes devolo. Vous trouverez des descriptions détaillées et des informations relatives à la configuration de votre réseau dLAN dans le manuel produit du devolo dLAN 200 AVpro manager. devolo dLAN 200 AVpro2...
-
Page 14: Tout Savoir Sur Le Réseau
Dans ce chapitre, nous allons vous présenter des possibilités de mise en réseau qui mettent en valeur les avantages des périphériques dLAN 200 AVpro2. Le transfert des périphériques dLAN 200 AVpro2 est réalisé sur la bande de fré- quences comprise entre 2 et 30 MHz. Si les adaptateurs sont exploités dans un réseau coaxial ne servant pas uniquement à... - Page 15 Pour pouvoir utiliser les deux types de câbles – électriques et coaxiaux – au sein d'un même réseau de données, il est nécessaire de monter un répétiteur com- posé de deux appareils. Pour cela, un appareil dLAN 200 AVpro2 qui transmet les données via l'installation électrique et un appareil dLAN 200 AVpro2 qui transmet les données via les câbles coaxiaux sont reliés directement par un câble...
-
Page 16: Utilisation De Filtres Coaxiaux
L'utilisation d'un filtre est recommandée pour découpler le signal du dLAN 200 AVpro2 du point de transfert du signal TV. Vous devriez utiliser le filtre lorsque vous voulez isoler votre réseau dLAN 200 AVpro2 du reste de l'infra- structure coaxiale ou lorsque vous voulez que le signal du dLAN 200 AVpro2 n'influence pas les autres appareils en dehors de votre réseau. -
Page 17: Annexe
Le dLAN 200 AVpro2 ne doit pas être ouvert. Aucune pièce requérant un entretien de la part de l'utilisateur ne se trouve à l'intérieur du dLAN 200 AVpro2. -
Page 18: Conformité Ce
Un liquide a été déversé sur le dLAN 200 AVpro2 ou des objets ont pénétré dans l'appareil. Le dLAN 200 AVpro2 a été exposé à la pluie ou mis en contact avec de l'eau. Le dLAN 200 AVpro2 ne fonctionne pas bien que toutes les instructions d'utilisation aient été... -
Page 19: Déclaration De Conformité
Annexe 4.3.1 Déclaration de conformité devolo dLAN 200 AVpro2... -
Page 20: Conditions Générales De Garantie
Les coûts des pièces et de main d’œuvre sont à la charge de devolo AG ; les frais de l’envoi du matériel défectueux à l’atelier de maintenance et/ou à devolo sont à la charge de l’acheteur. - Page 21 R.F.A. après la conclusion du contrat, le tribunal du siège social de devolo est seul compétent. Ceci est vala- ble également si le domicile ou le lieu de résidence habituel de l’acheteur n’est pas connu au moment de l’introduction d’une action.
-
Page 22: Dépannage
Dépannage Dépannage Le dLAN 200 AVpro2 a été conçu comme un appareil fiable et facile à utiliser. Ce chapitre vous donne quelques indications destinées à vous aider en cas de dérangement à localiser la panne éventuelle. La DEL Power n'est pas allumée.
