5.2 Перезапуск теплового реле
Если сработало тепловое реле, оно может быть
заново включено простым нажатием кнопки "O".
Результат:
Если контакт
поплавкового
выключателя
открыт,
закрыт,
6. Обслуживание
Блок управления поставляется без запасных
частей.
7. Функциональная схема
Блок управления подключается к внешнему
сетевому выключателю. Если насос установлен
не вблизи сетевого выключателя, то он должен
иметь возможность блокировки.
Убедитесь, что напряжение и частота питающей
сети, в которой будет эксплуатироваться насос,
совпадают с указанными на табличке насоса.

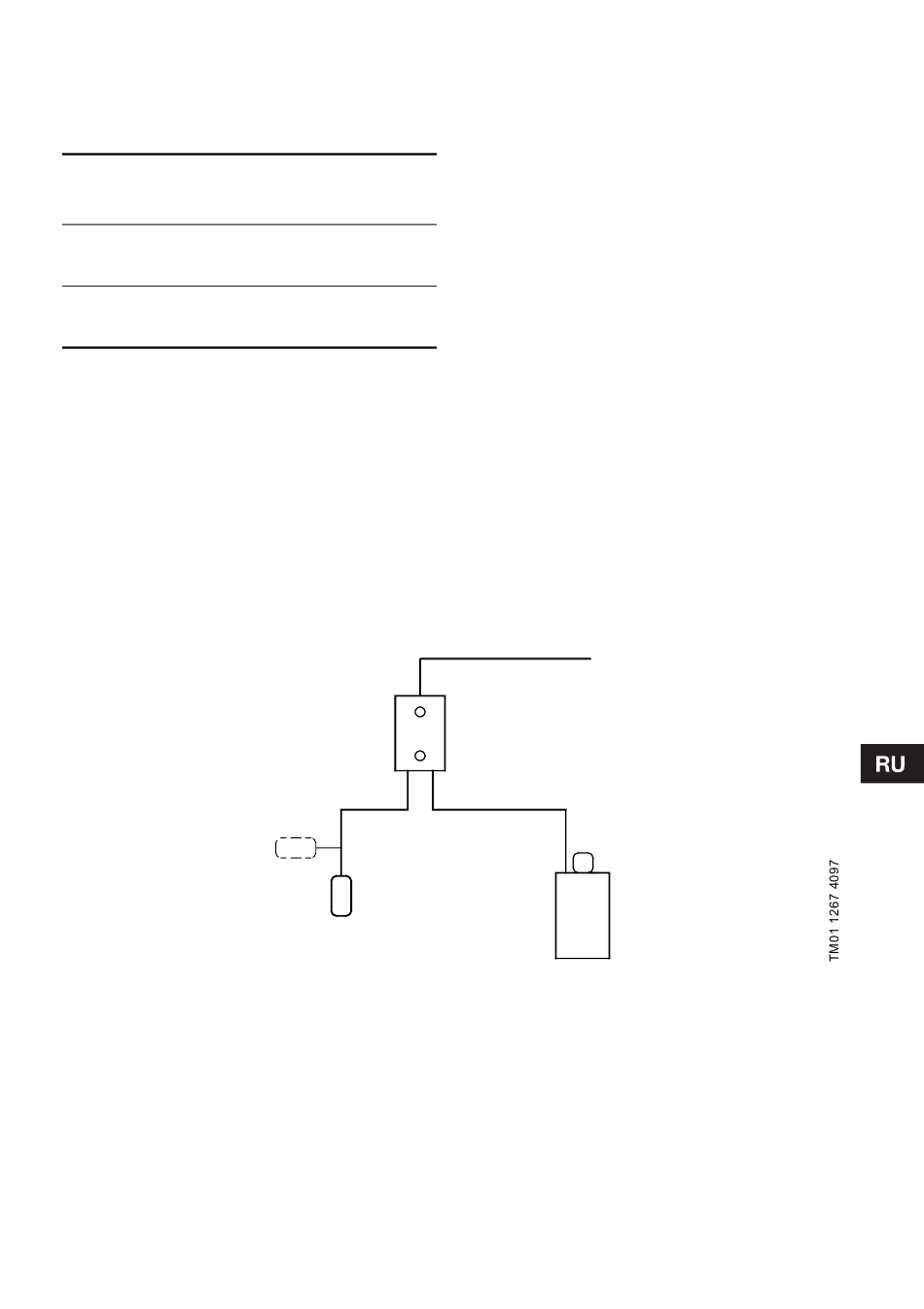

Блок-схема контроля уровня:
Закрыт
включается тепловое
реле, но насос остается
выключенным.
включается тепловое
реле и включается
насос.
Блок управления
Открыт
Электропитание
Насос
29
