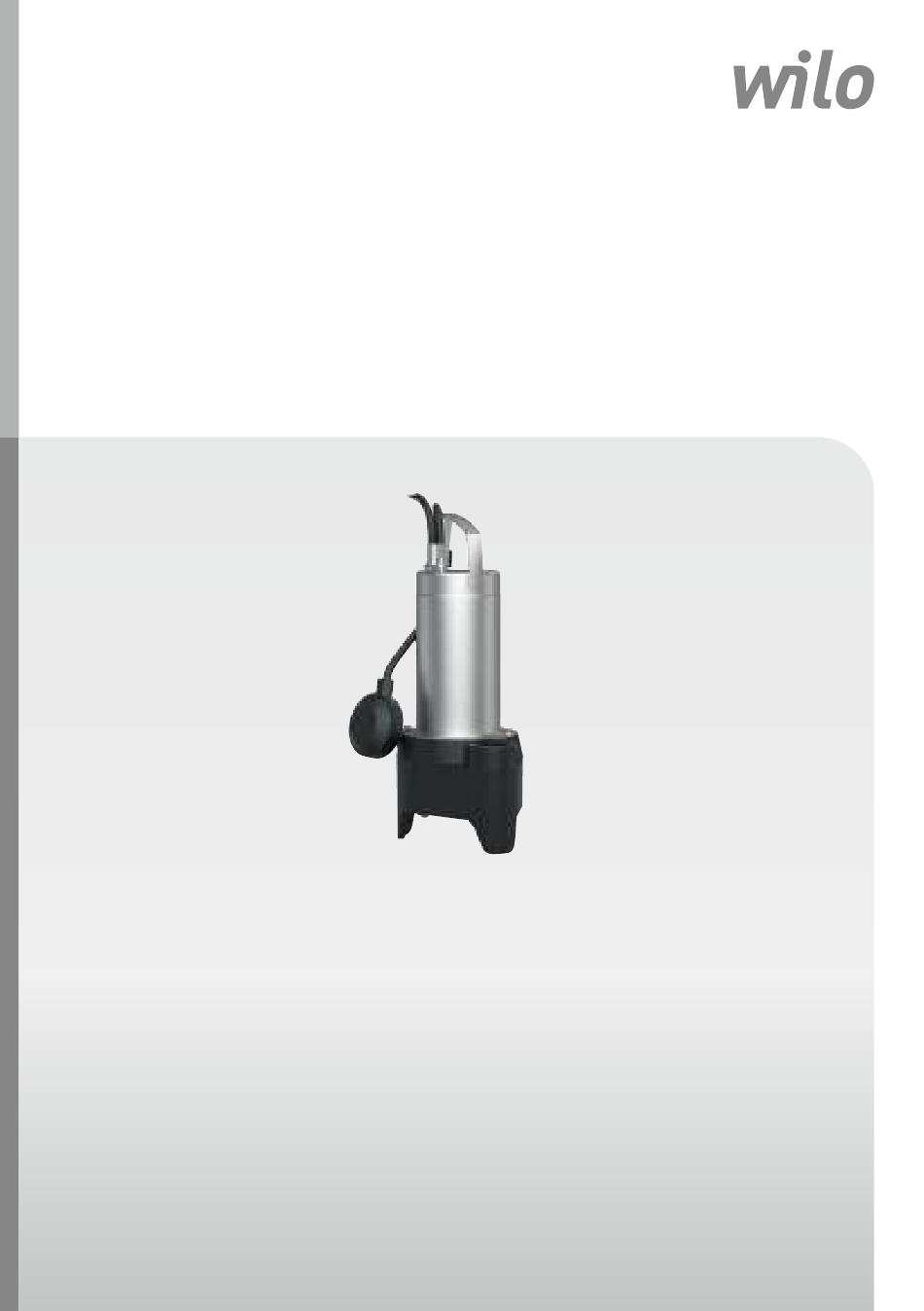

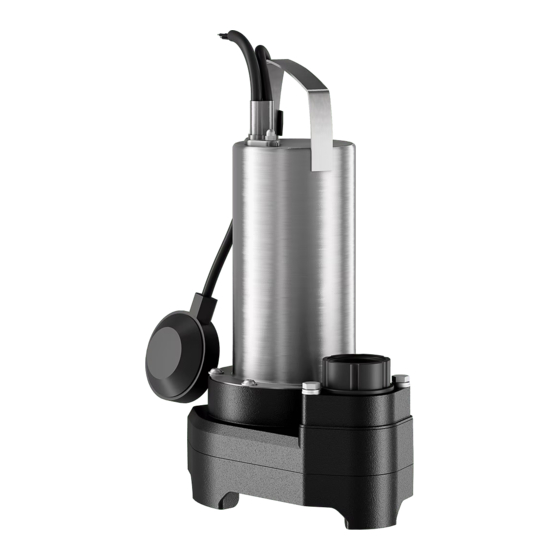

- Page 1 Pioneering for You Wilo-Rexa MINI3 Notice de montage et de mise en service 3094116 • Ed.1/2019-07...
-
Page 3: Table Des Matières
Montage et raccordement électrique ...................... 14 Types d'installation.......................... 14 Montage .............................. 14 Raccordement électrique........................ 17 Mise en service ............................ 20 Fonctionnement............................ 20 Mise en service dans le cas d'une installation stationnaire.............. 21 Mise en service d'une installation transportable ................. 21 Notice de montage et de mise en service Wilo-Rexa MINI3... - Page 4 Vidange d'huile ............................ 26 Révision générale ............................. 27 10 Pannes, causes et remèdes ........................ 27 11 Pièces de rechange ............................ 28 12 Élimination .............................. 28 12.1 Informations sur la collecte des produits électriques et électroniques usagés ...... 28 12.2 Huile ................................ 29 WILO SE 2019-07...
-
Page 5: Généralités
Mentions d'avertissement DANGER ! ƒ Le non-respect peut entraîner des blessures très graves ou mortelles. AVERTISSEMENT ! ƒ Le non-respect peut entraîner des blessures (très graves). Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 6: Qualification Du Personnel
RCD (disjoncteur différentiel) avec 30 mA installé. ƒ La protection par fusible maximale s'élève à : 16 A. ƒ Les caractéristiques techniques du produit (voir plaque signalétique) corres- ƒ pondent aux caractéristiques de l'alimentation électrique. Câble de raccordement avec fiche : ƒ WILO SE 2019-07... -
Page 7: Fluides Dangereux Pour La Santé
Les techniciens du service après- vente ont été spécifiquement formés pour ce type d'installation. Ils sont en me- sure de monter et de mettre en service le produit conformément aux dispositions prescrites. Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 8: Transport
Fosses septiques ƒ Fontaines, ... ƒ AVIS ! Les dispositions applicables aux bassins en accès libre sont identiques à celles applicables aux bassins de piscine. Démontage Débrancher le produit du réseau électrique : ƒ – Produit avec fiche : Débrancher la fiche. WILO SE 2019-07... -
Page 9: Travaux D'entretien
Eaux chargées sans matières fécales ƒ – Lavabos – Douches/baignoires – Machines à laver Eaux usées (contenant peu de sable et de gravier) ƒ – Eaux pluviales – Eaux de drainage Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 10: Restrictions D'utilisation
Fluides contenant une grande quantité de substances abrasives (p. ex. sable, gra- ƒ vier). Le respect de cette notice fait aussi partie de l'utilisation conforme. Toute utilisation sortant de ce cadre est considérée comme étant non conforme. WILO SE 2019-07... -
Page 11: Description Du Produit
étanchement double. Côté moteur est montée une bague radiale d'étan- chéité d'arbre, côté pompe une garniture mécanique. La chambre à huile intermé- diaire est remplie d'huile pour assurer la lubrification des joints. Versions Rexa MINI3-V.../A... ƒ Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 12: Fonctionnement Avec Convertisseur De Fréquence
Température du fluide, brièvement pendant 3 min. Profondeur d'immersion max., câble de raccorde- 2 m (6,5 ft) ment 5 m (16,5 ft) Profondeur d'immersion max., câble de raccorde- 7 m (23 ft) ment 10 m (33 ft) IP68 Classe de protection WILO SE 2019-07... -
Page 13: Désignation
A = avec interrupteur à flotteur et fiche Longueur du câble Étendue de la fourniture Équipement • • • Rexa MINI3-V.../M.../A... − • • Rexa MINI3-V.../M.../P... − − • Rexa MINI3-V.../T.../O... Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 14: Transport Et Stockage
Installation immergée stationnaire ƒ Installation immergée transportable ƒ Les types d'installation suivants ne sont pas autorisés : Installation à sec ƒ Installation horizontale ƒ Montage Porter des gants de protection ! ƒ Exigences minimales selon EN 388:2016, Catégorie II : 3131X WILO SE 2019-07... -
Page 15: Installation Immergée Stationnaire
Points de commutation 1 = Niveau d'enclenchement (g) ƒ 2 = Niveau d'arrêt (f) ƒ 3 = Niveau d'eau minimum pour fonctionnement S1, à partir d'ici Fonctionnement ƒ S3 (e) Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 16: Installation Immergée Transportable
Tenir compte et res- pecter les points suivants : Sécuriser la pompe pour éviter tout risque de chute ou de déplacement. ƒ Fixer solidement le flexible de refoulement sur le raccord tuyau. ƒ WILO SE 2019-07... -
Page 17: Raccordement Électrique
Les caractéristiques techniques du produit (voir plaque signalétique) corres- ƒ pondent aux caractéristiques de l'alimentation électrique. Câble de raccordement avec fiche : ƒ – Socle avec fiche à contact de protection. Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 18: Raccordement : Pompe Avec Fiche
• Pompe avec interrupteur à flotteur : la pompe est prête à fonctionner et se met en marche en fonction du niveau de remplissage. ▶ Il est recommandé d'activer ou de désactiver la prise électrique au moyen d'un commutateur principal séparé. WILO SE 2019-07... -
Page 19: Destruction Totale Par Infiltration D'eau
Réaliser le raccordement au coffret de commande comme suit : Couleur des fils Borne dans le coffret de commande Brun (bn) Noir (bk) Bleu (bl) Terre (conducteur de protection) Vert/Jaune (gn-ye) Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 20: Mise En Service
La pompe s'active dès que la fiche est branchée. La pompe fonctionne jusqu'à ce que la fiche soit débranchée. Pompe avec fiche et interrupteur à flotteur La pompe s'active et se désactive automatiquement lorsque le niveau de commuta- tion est atteint. WILO SE 2019-07... -
Page 21: Mise En Service Dans Le Cas D'une Installation Stationnaire
2. Pompe avec interrupteur à flotteur : Niveau d'enclenchement atteint : La pompe démarre. Pompe sans interrupteur à flotteur : La pompe démarre immédiatement. 3. Pompe avec interrupteur à flotteur : La pompe fonctionne jusqu'au niveau de désactivation : La pompe s'arrête. Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 22: Pendant Le Fonctionnement
- Température ambiante min. : +3 °C (+37 °F) ‡ Le fluide doit rester liquide et ne doit pas geler : - Température min. du fluide : +3 °C (+37 °F) 1. Arrêter la pompe. Retirer la fiche, arrêter le commutateur principal. 2. Couper l'alimentation. WILO SE 2019-07... -
Page 23: Démontage Et Nettoyage
à 40 °C (104 °F). Ne porter le produit que par sa poignée et le laisser refroidir avant toute intervention. Nettoyer soigneusement et désinfecter le produit si nécessaire. ƒ 8.2.1 Installation immergée stationnaire ‡ Pompe mise hors service. Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 24: Nettoyer Et Désinfecter
4. Rincer à l'eau courante les pièces telles que le tube de refoulement ou le flexible de refoulement. 5. Rincer les résidus d'impuretés au fond du canal des eaux chargées. 6. Laisser sécher la pompe. 7. Nettoyer la fiche ou l'extrémité de câble dénudée à l'aide d'un chiffon humide. WILO SE 2019-07... -
Page 25: Nettoyer L'intérieur De La Pompe
Ne réaliser que les interventions d'entretien décrites dans cette notice de mon- ƒ tage et de mise en service. Effectuer les interventions de maintenance dans un lieu propre, sec et bien éclairé. ƒ Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 26: Matière Consommable
1. Poser la pompe à l'horizontale de côté sur une surface résistante. Le bouchon fi- leté est orienté vers le haut. AVERTISSEMENT ! Risque d'écrasement des mains. S'assurer que la pompe ne peut pas tomber ou glisser ! 2. Desserrer lentement le bouchon fileté. 3. Placer le collecteur sous la pompe. WILO SE 2019-07... -
Page 27: Révision Générale
⇒ Rincer le flexible de refoulement. ⇒ Éliminer les plis du flexible de refoulement. 2. Clapet antiretour encrassé ⇒ Mettre la pompe hors service, la démonter et nettoyer le raccord côté re- foulement. Notice de montage et de mise en service Wilo-Rexa MINI3... -
Page 28: Pièces De Rechange
Sous réserve de modifications techniques ! Élimination 12.1 Informations sur la collecte des produits électriques et électroniques usagés L'élimination correcte et le recyclage conforme de ce produit permettent de prévenir les dommages environnementaux et toute atteinte à la santé. WILO SE 2019-07... -
Page 29: Huile
