5.3

Raccordement de l'alimentation en courant continu (24 V)

5.3
Tenir compte de ce qui suit préalablement au raccordement
Attention
L'appareil doit uniquement être raccordé à des réseaux d'alimentation 24 Vcc répondant aux
exigences d'une faible tension de sécurité (SELV). De plus, un conducteur de protection doit
être raccordé. La section de câble doit être adaptée au courant de court-circuit de la source
de courant 24 V cc, de sorte qu'en cas de court-circuit, les câbles ne puissent pas entraîner
de dégâts. Vous pouvez raccorder des câbles d'une section de 5 mm

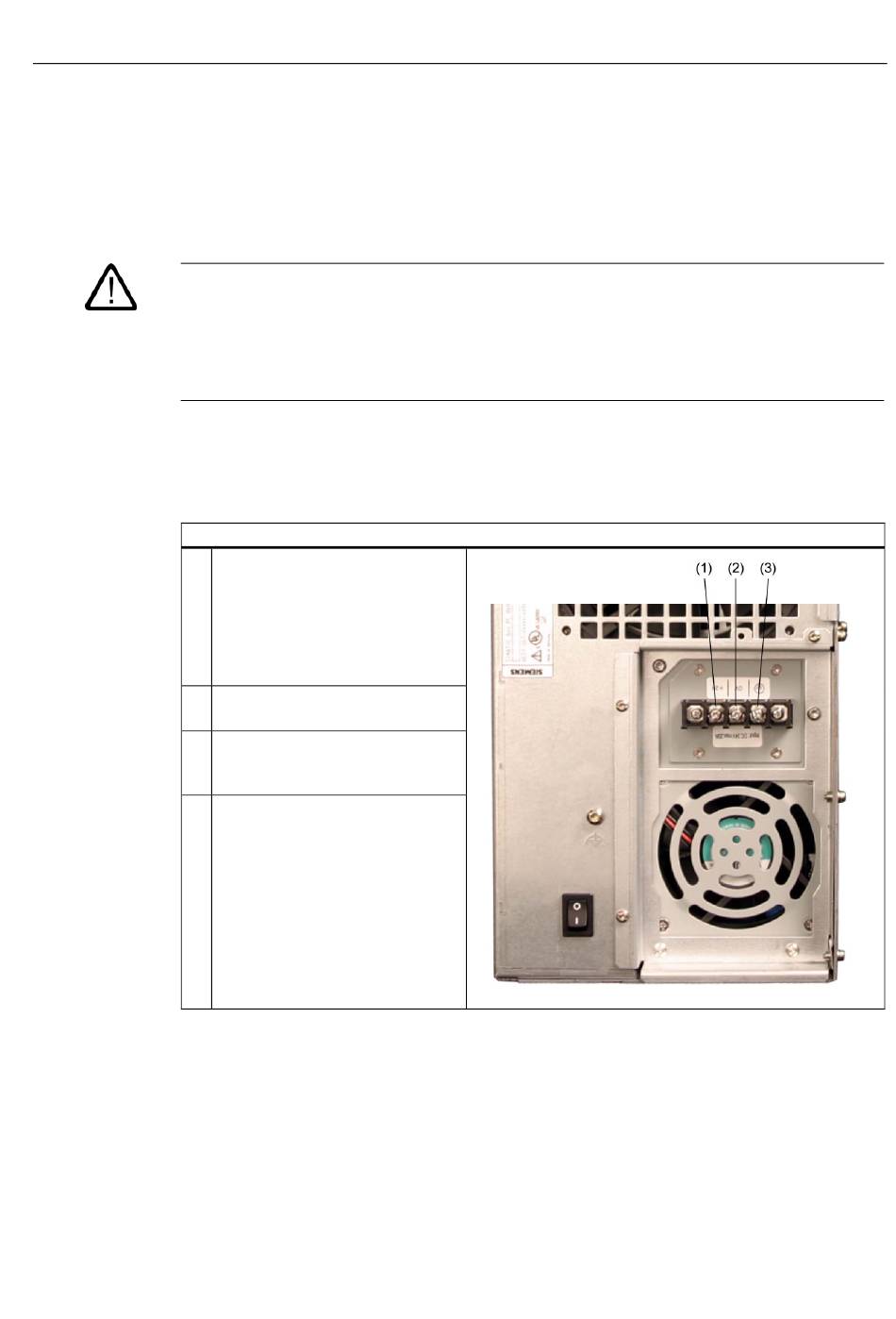

Raccordement
Etapes de raccordement de l'appareil à l'alimentation 24 V cc
1.
2.
3.
4.
SIMATIC Box PC 840 V2
Mise en route, Edition 05/2006, A5E00244268-02
Veillez que le commutateur
MARCHE/ARRET soit en position
'0' (arrêt), de sorte qu'un
démarrage par inadvertance de
l'appareil ne puisse avoir lieu
lorsque vous raccordez
l'alimentation 24 V.
Débranchez la source de courant
24 V CC
Raccordez le conducteur de
protection (3) à la borne à vis
correspondante.
Raccordez le +24 V cc (1) et le
0 V cc (2) aux bornes à vis.
5.3 Raccordement de l'alimentation en courant continu (24 V)
Raccordement
maximum.
2
5-5
