Installation
13. Assemblez le flexible court du produit du catalyseur (B).
Référez-vous aux instructions PKE 2863 disponibles sur le site http://graco.custhelp.com/app/answers/detail/a_id/2863
ou utilisez le code QR ci-dessous pour connaître les dimensions de flexibles, de broches, et les numéros de
calibrage recommandés. Serrez tous les raccords pour éviter les fuites.
REMARQUE : consultez la section Kit de limiteur, 24R804, page 61, pour avoir tous les détails. La taille de la
broche de limiteur convient pour des applications classiques et est donnée à titre de référence uniquement. Il peut
être nécessaire d'installer d'autres broches ou d'autres configurations pour obtenir des pressions équilibrées.
N° 1 = 2,4 mm (0,094 po.) • N° 2 = 2,5 mm (0,098 po.) • N° 3 = 2,6 mm (0,102 po.)
REMARQUE : reportez-vous à la section Flexibles du catalyseur (B), page 61, pour connaître les tailles de flexible
supplémentaires disponibles.

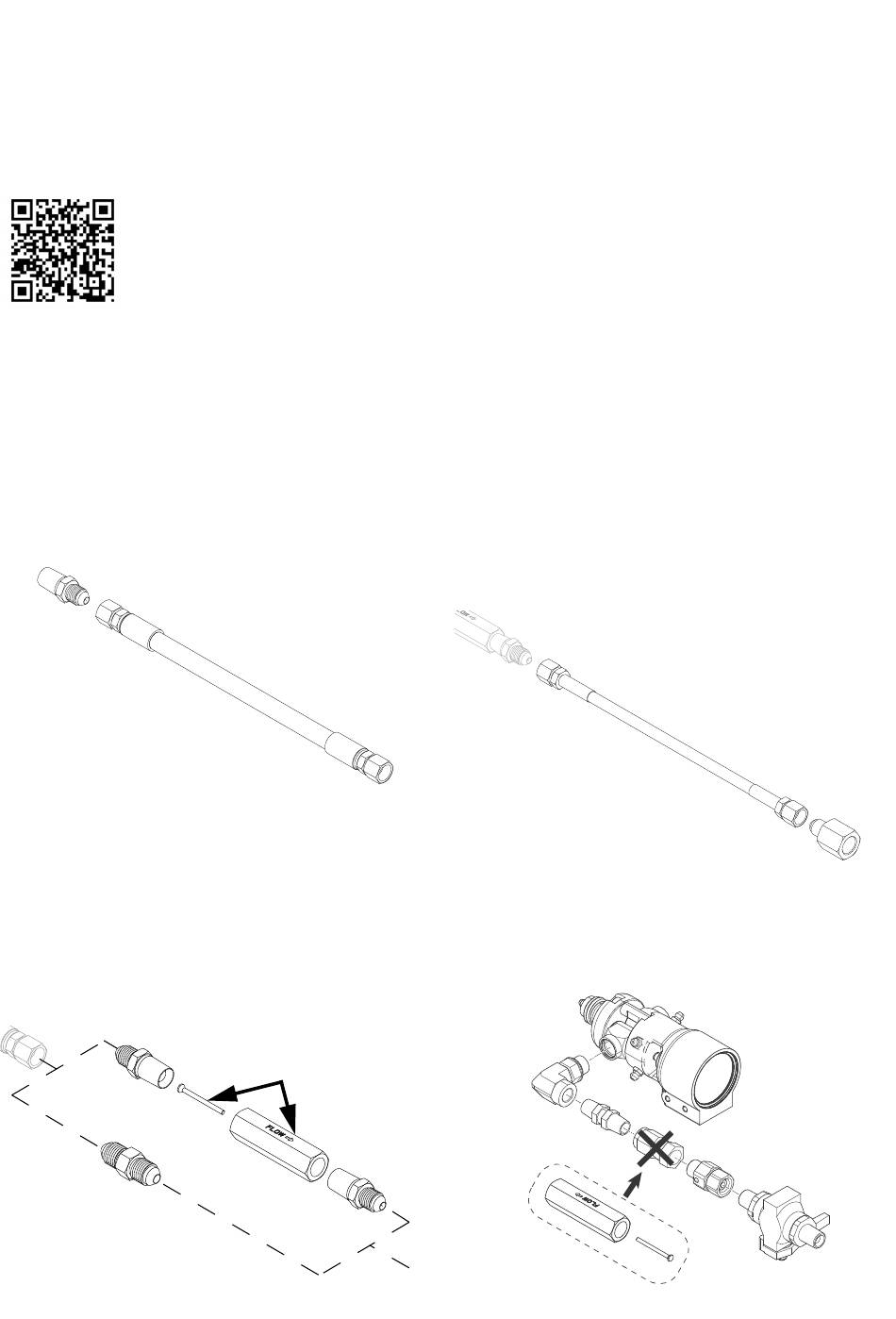

a. Sélectionnez la plaque de fluide du flexible du
limiteur. Installez l'adaptateur.
b. Sélectionnez la broche ou le raccord du limiteur.
U100 avec MD2 : installez le raccord sur la
plaque de fluide du flexible du limiteur. En cas
d'utilisation de l'ensemble broche du limiteur,
celui-ci sera installé à l'étape d.
Pour toutes les autres configurations :
installez le raccord ou l'ensemble broche du
limiteur sur la plaque de fluide du flexible du
limiteur.
28
Notez l'orientation de la broche
et du boîtier de la broche.
c. Sélectionnez le boîtier du limiteur pour le
flexible de la vanne de distribution. Installez le
boîtier du limiteur pour le flexible de la vanne de
distribution sur le raccord ou l'ensemble broche
du limiteur.
d. U100 avec MD2 : en cas d'utilisation de
l'ensemble broche du limiteur, remplacez le
raccord pivotant situé sur le MD2 par l'ensemble
broche du limiteur.
332548E
