Instructions pour les kits
Doseur pour vitrage avancé AGP ExactaBlend
Kits d'accessoires
Pour la distribution de produits à deux composants à base de silicone et d'uréthane.
Destiné à un usage professionnel uniquement.
Non approuvé pour une utilisation dans des atmosphères explosives ou des zones dangereuses.
Reportez-vous au manuel de configuration-fonctionnement du doseur pour vitrage avancé AGP ExactaBlend pour
connaître la pression maximale de fonctionnement et obtenir des informations sur le modèle.
Instructions de sécurité importantes
Lisez tous les avertissements et toutes les
instructions contenus dans ce manuel et le manuel
de configuration-fonctionnement du doseur pour
vitrage avancé AGP ExactaBlend. Conservez ces
instructions.
™

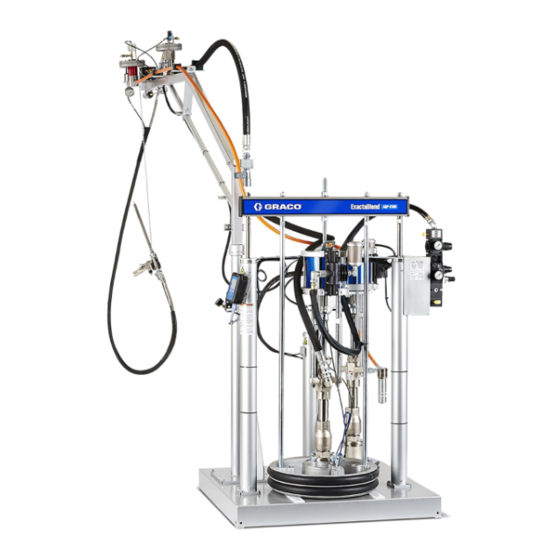

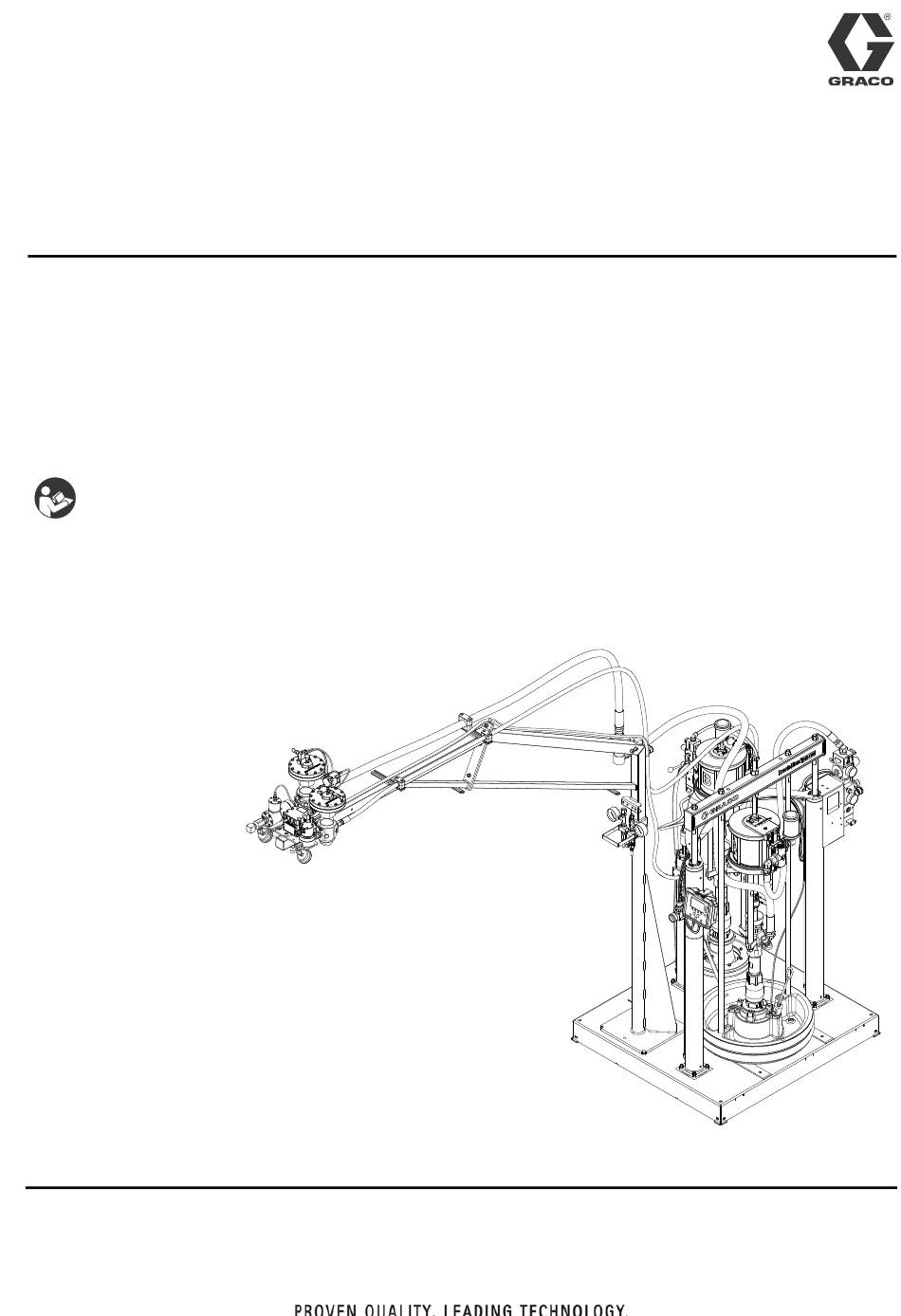

S100 illustré
332550C
FR
24r809
Publicité
Table des Matières
Manuels Connexes pour Graco S100
Sommaire des Matières pour Graco S100
- Page 1 Instructions de sécurité importantes Lisez tous les avertissements et toutes les instructions contenus dans ce manuel et le manuel de configuration-fonctionnement du doseur pour vitrage avancé AGP ExactaBlend. Conservez ces instructions. S100 illustré 24r809...
-
Page 2: Table Des Matières
Roue pivotante, 24T091 ....17 Garantie standard de Graco ....18 Informations concernant Graco . -
Page 3: Installation
Installation Installation Colonne témoin, 24R824 4. Fixez la colonne témoin sur le support. Serrez à la main l'écrou de colonne témoin. 1. Effectuez la procédure d'arrêt décrite dans le manuel de configuration-fonctionnement du doseur pour vitrage avancé AGP ExactaBlend. 2. Enlevez l'écrou arrière qui fixe la plaque de fluide. AVIS Pour éviter tout risque d'endommagement de la machine ou toute blessure, n'enlevez pas les deux... -
Page 4: Capteurs De Niveau Faible S100, 24R935
Installation Capteurs de niveau faible S100, 6. Fixez le capteur sur le support. 24R935 1. Effectuez la procédure d'arrêt décrite dans le manuel de configuration-fonctionnement du doseur pour vitrage avancé AGP ExactaBlend. 2. Enlevez le câble de vanne de fermeture d'air du port 1 situé... - Page 5 Installation 9. Installez une bague sur l'axe du mât des deux 15. Réglez le capteur jusqu'à ce qu'il entre en contact élévateurs de produits chimiques. avec la bague. Un témoin s'allumera sur le capteur pour afficher visuellement qu'il est actif. 10.
-
Page 6: Ensemble De Vérification Du Calibrage, 24R777
Installation Ensemble de vérification du 4. Installez les raccords du tube. Serrez les raccords pour éviter les fuites. calibrage, 24R777 1. Effectuez la procédure d'arrêt décrite dans le manuel de configuration-fonctionnement du doseur pour vitrage avancé AGP ExactaBlend. 2. Installez les colliers de flexible sur l'ensemble de la flèche. -
Page 7: Kit Usb, 24R936
5. Installez la mise à jour logicielle (16V853) sur le Module d'affichage (DM) et activez l'alimentation. Consultez le manuel de programmation du module ™ Graco Control Architecture pour connaître le détail des instructions. 3. Connectez l'adaptateur sur le module USB. -
Page 8: Roue Pivotante, 24T091
Installation Roue pivotante, 24T091 1. Fixez la roue pivotante sur le support. Appliquez une colle à filetage de force moyenne sur les filets. Serrez les attaches au couple de 29 N•m (21 pi-lb). 2. Soulevez la machine jusqu'à ce qu'elle se trouve à 8 cm (3 pouces) du sol. -
Page 9: Fonctionnement
Fonctionnement Fonctionnement Kit USB, 24R936 Exécution des données Ce fichier affiche la date, l'heure, le rapport cible, le Lorsque la clé USB est insérée dans le module USB, rapport actuel, le débit moyen et les distributions de une icône d'état apparaîtra sur l'écran DM. L'icône produit chimique de la pompe A et de la pompe B. -
Page 10: Dépannage
Mauvaise colonne de lumière. Remplacez la colonne de lumière. Capteurs de niveau faible S100 Le capteur ne s'active pas. L'option du capteur de niveau faible Naviguez sur l'écran 1 et activez n'a pas été activée sur le DM. - Page 11 Dépannage 332550C...
-
Page 12: Pièces
Pièces Pièces Colonne témoin, 24R824 . 1 : Colonne d'éclairage Réf Pièce Description Quantité SUPPORT, colonne, lumière, 30 mm 127187 LUMIÈRE, colonne, 30 mm, rouge / vert / alarme 127184 FAISCEAU, m12 x m12 --- Ne peut être vendu séparément. 332550C... -
Page 13: Capteurs De Niveau Faible S100, 24R935
Pièces Capteurs de niveau faible S100, 24R935 103, 103, 103, . 2 : Capteurs de niveau faible Réf Pièce Description Quantité SUPPORT, capteur, niveau, catalyseur SUPPORT, capteur, presque vide/vide RONDELLE, frein, 1/4 VIS, tête creuse, 1/4-20 x 5/8 VIS, tête creuse, M6-1 x 16 mm... -
Page 14: Ensemble De Vérification Du Calibrage, 24R777
Pièces Ensemble de vérification du calibrage, 24R777 208, 211, 208, 211, 209, 210, 209, 208, 210, 209, 218, 219, . 3: Ensemble de vérification du calibrage Réf Pièce Description Quantité MODULE, vérification de rapport, 127071 RACCORD, sans reflet 1/2npt x 1/2 127070 RACCORD, sans reflet, tuyau 1/4npt x 1/4 126691... -
Page 15: Module De Vérification Du Calibrage
Pièces Module de vérification du calibrage Appliquez du produit d'étanchéité sur les filetages de tuyau. . 4 : Module de vérification du calibrage Réf Pièce Description Quantité 215622 CLAPET, bille 217562 LEVIER, vanne 104984 RACCORD, en T, tuyau 127070 RACCORD, sans reflet, tuyau 1/4 npt x 1/4 127051 RACCORD, sans reflet, tuyau 1/4 npt x 1/2 112941... -
Page 16: Kit Usb, 24R936
Pièces Kit USB, 24R936 401, . 5 : Kit USB Réf Pièce Description Quantité 24T005 MODULE, GCA, cube VIS, tête creuse, 10-32 x 0,75 16T072 ADAPTATEUR, câble, CAN IS à non IS 120952 CÂBLE, CAN, femelle / femelle 4,0 m 16V853 LOGICIEL, GCA 332550C... -
Page 17: Roue Pivotante, 24T091
Pièces Roue pivotante, 24T091 Enduisez le filetage de colle pour filetage de force moyenne. Serrez à un couple de 40 N•m (30 pi-lb). Serrez à un couple de 29 N•m (21 pi-lb). 502, . 6 : Kit de roue Réf Pièce Description Quantité... -
Page 18: Garantie Standard De Graco
Graco garantit que tout l'équipement mentionné dans le présent document, fabriqué par Graco et portant son nom est exempt de défaut de matériel et de fabrication à la date de la vente à l'acheteur et utilisateur initial. Sauf garantie spéciale, élargie ou limitée, publiée par Graco, Graco réparera ou remplacera, pendant une période de douze mois à...
