11. Acheminez et connectez les
flexibles d'air et les conduites
électriques.
Fixez les conduites électriques sur la flèche à l'aide de
ruban adhésif à câble électrique ou d'attaches mono-usage.
REMARQUE : fixez les câbles de mise à la terre sur la
plaque de fluide pour mettre correctement la machine à
la terre.
REMARQUE : les modèles S100 et U100 sont
présentés ci-dessous. Pour les modèles P100, le V/P
est situé sur les commandes d'air du catalyseur.
Consultez la section Commandes pneumatiques
intégrées, page 18.

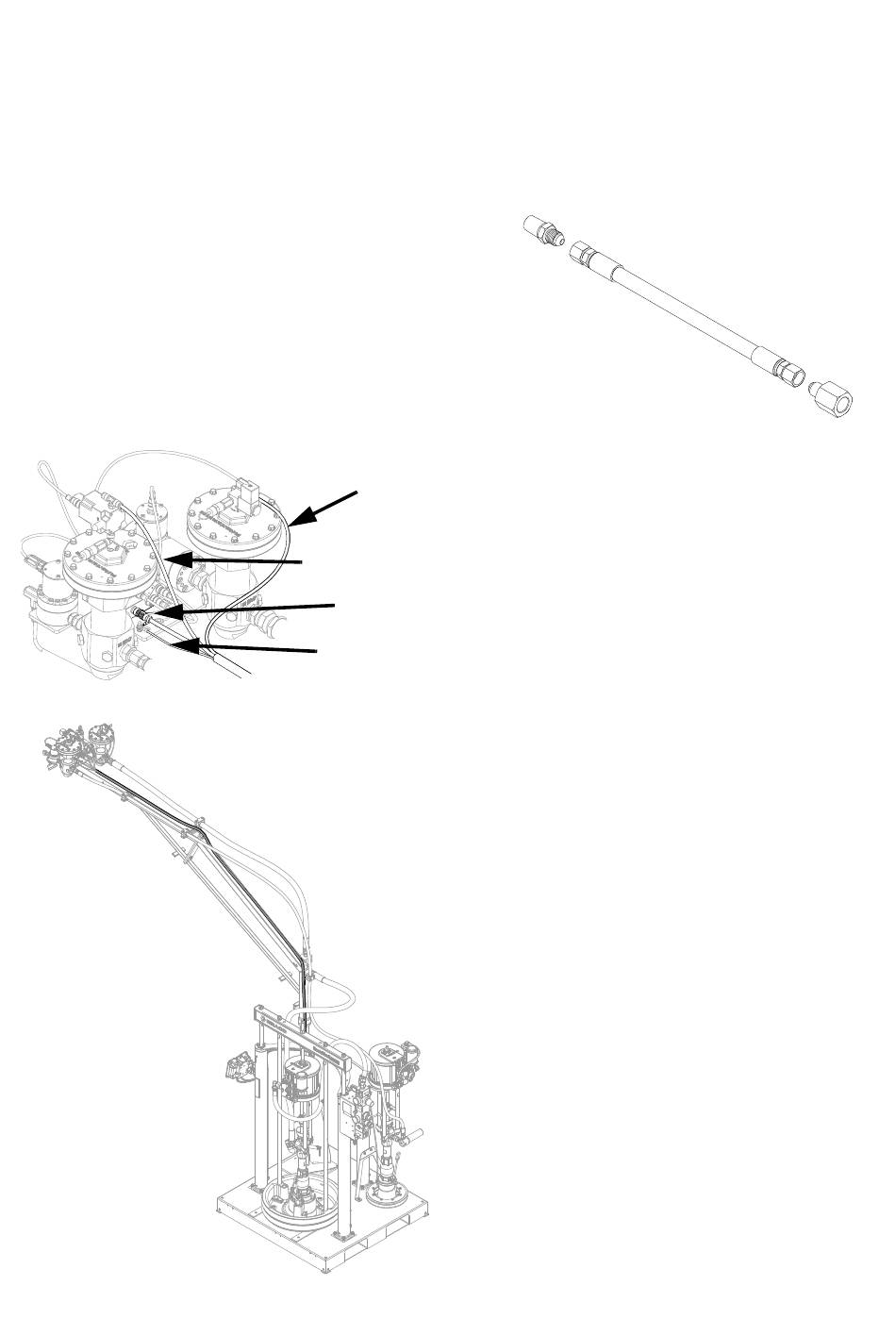

S100 illustré
332548E
Étiquette « 102 »
Étiquette « 103 »
Câble CAN
Câble de mise
à la terre
12. Assemblez le flexible court
du produit de la base (A).
Serrez tous les raccords pour éviter les fuites.
Extrémité machine
Distribution terminée
Installation
27
