Positionneur électro-pneumatique TZIDC-200
pour technique à deux fils 4 ... 20 mA Flameproof (Enclosure)
7
Raccordements électriques

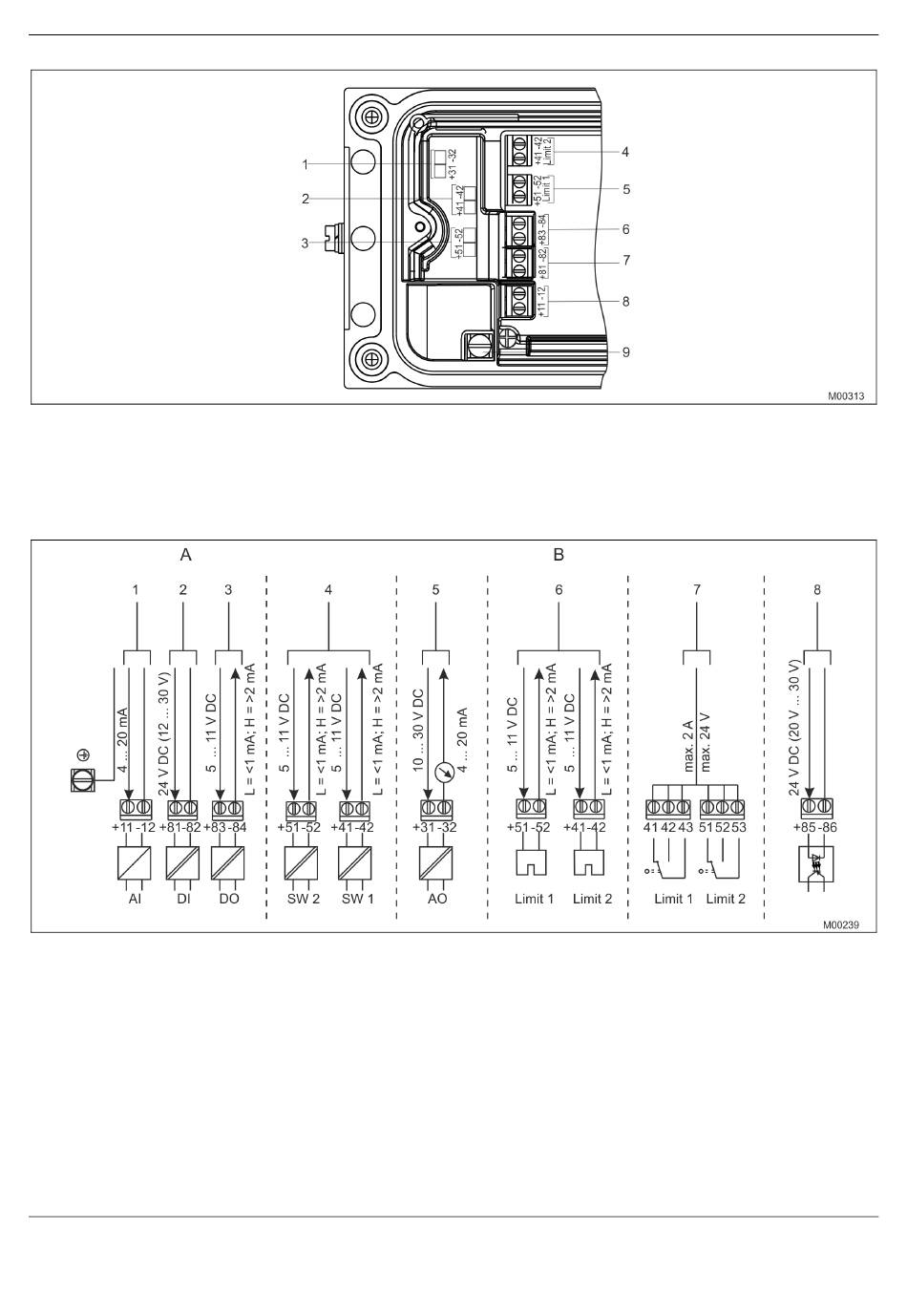

Fig. 7: Position des raccordements électriques
1
Module pour le signal de retour analogique
2
Module pour le signal de retour numérique
3
Module pour le signal de retour numérique
4
Signal de retour numérique, soit commutateurs détecteurs
de proximité ou microrupteur 24 V
Fig. 8: Affectation des bornes
A
Appareil de base
B
Options
16
5
Signal de retour numérique, soit commutateurs détecteurs de
proximité ou microrupteur 24 V
6
Sortie binaire
7
Entrée binaire
8
Signal 4 ... 20 mA
9
Prise de terre
1
Entrée analogique
2
Entrée binaire
3
Sortie binaire
4
Signal de retour numérique
5
Signal de retour analogique
6
Commutateurs détecteurs de proximité
7
Microrupteur
10/18-0.32-FR
