Connexions électriques
Ventilateurs AC
Ventilateurs AC avec kit
d'hiver
Ventilateurs EC*
Ventilateurs EC avec kit
d'hiver*
Tab. 7-1
* Non disponible en taille 008
**Pour les unités AC, Fig. 7-4 ne s'applique pas. Les câbles d'alimentation doivent être installés pour chaque condenseur et raccordés à l'unité inté-
rieure séparément.
7.3.2 Version X et DENCO-OfficeCool version H
88
1 condenseur
Commande
Alimentation
Non requis
2 fils + terre
Non requis
3 fils + terre
2 fils blindé
3 fils + terre
2 fils blindé
4 fils + terre
Nous recommandons tout câble de données blindé à 2 fils pour le câblage de com-
mande, par exemple :
– Belden 8761
– Alpha 2401C
– BICCH8082

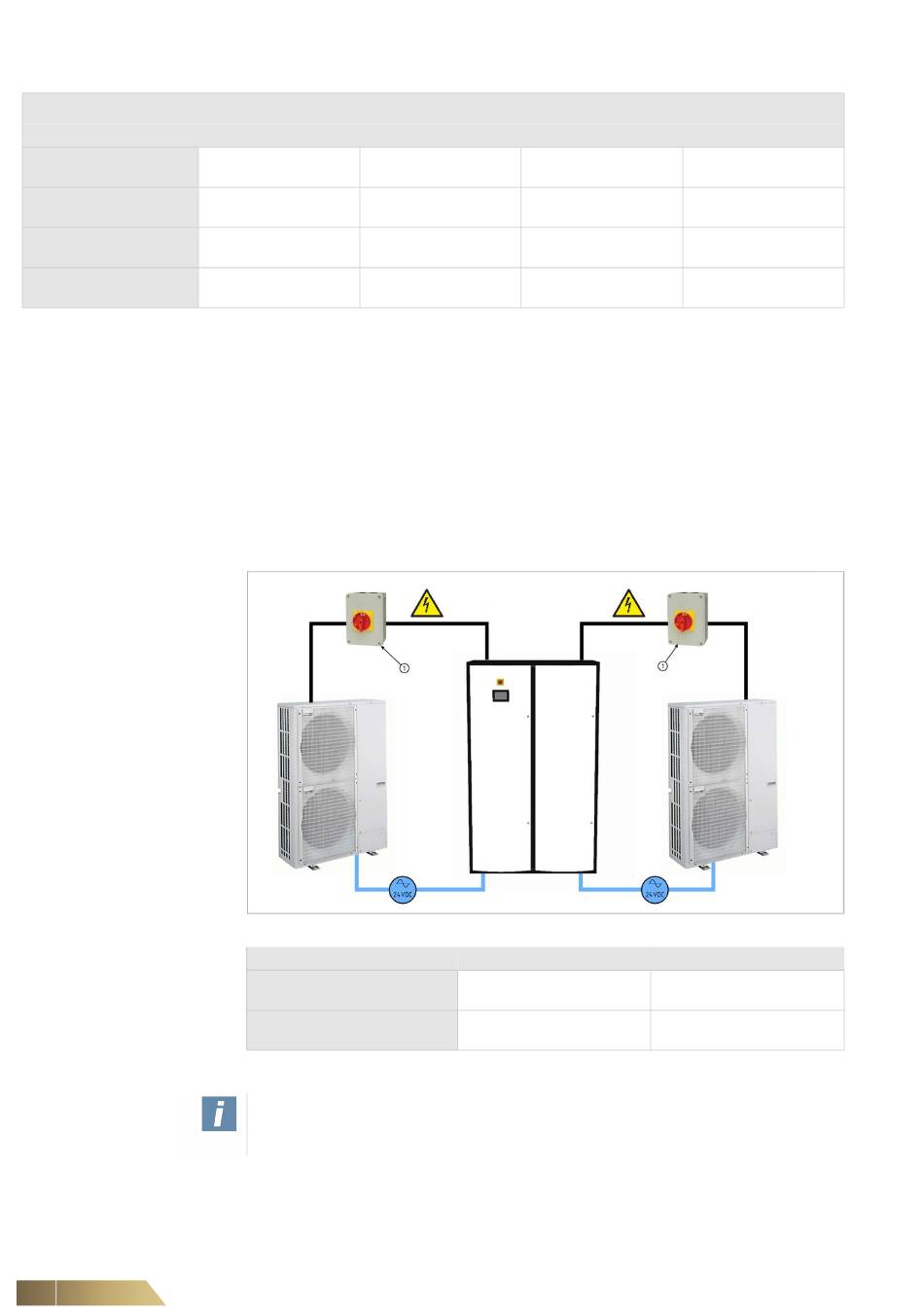

Fig. 7-5
Remarque 1 : interrupteur externe fourni par d'autres.
Alimentation électrique 1 phase
Alimentation électrique triphasée
Tab. 7-2
REMARQUE !
L'alimentation électrique dépend de la taille de l'unité extérieure. Voir le schéma
électrique pour plus de détails.
Les unités Multi-DENCO version X et DENCO-OfficeCool sont fournies avec des ta-
bleaux de commande d'interface PAC pour permettre la commande des unités de
condensation. Si 2 unités extérieures sont nécessaires, 2 tableaux seront fournis.
FläktGroup DC-2013-0101-FR_R6-09/2022 • Sous réserve de modifications
2 condenseurs
Commande
Non requis
Non requis
2 fils blindé
2 fils blindé
Alimentation
Commande (24 VCC)
2 fils + terre
4 fils + terre
Multi-DENCO
Alimentation
2 fils + terre
Alimentation séparée**
3 fils + terre
Alimentation séparée**
3 fils + terre
4 fils + terre
3 fils + terre
3 fils + terre
