5.2.2 Support de base

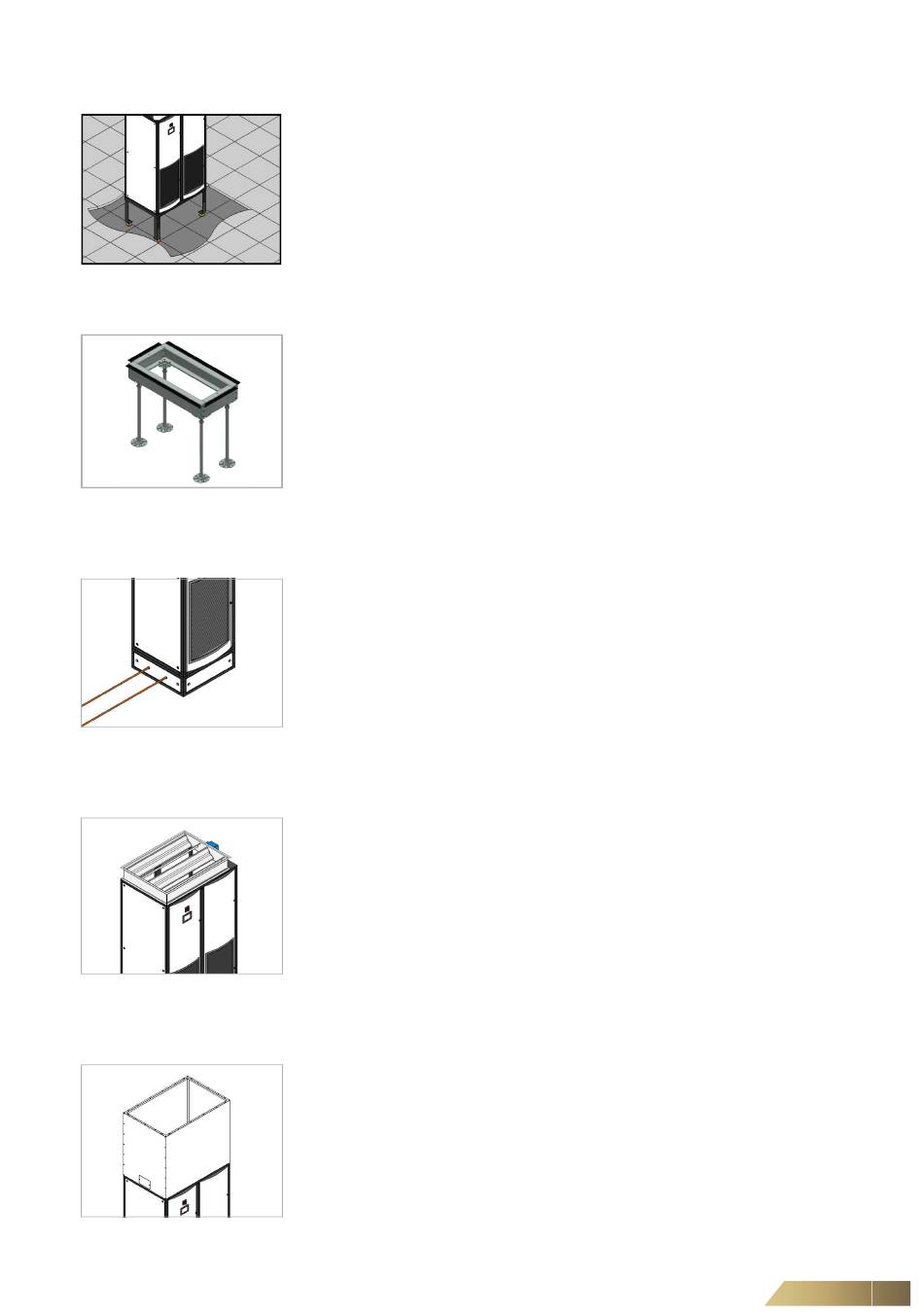

Fig. 5-2
Fig. 5-3
5.2.3 Socle de support
Fig. 5-4
5.2.4 Registre d'arrêt
Fig. 5-5
5.2.5 Conduit de raccordement au plafond
Fig. 5-6
FläktGroup DC-2013-0101-FR_R6-09/2022 • Sous réserve de modifications
Pour les unités à utiliser avec un faux-plancher (flux ascendant et descendant), un sup-
port de base doit être utilisé sous l'unité de commande rapprochée. La hauteur du sup-
port de base peut mesurer au minimum 300 mm.
Le support de base est livré avec des pieds réglables (+/- 25 mm disponibles). La sur-
face entre le support de base et l'unité doit être recouverte d'un joint plat semi-dur de
3 mm. Pour plus de détails ou de spécifications, veuillez contacter votre représentant
commercial local.
La version P doit obligatoirement être utilisée avec un faux-plancher car le circuit
secondaire est situé dans le support de base où la hauteur minimale requise de celui-
ci est de 600 mm.
Pour la version W, le module WaterCool supplémentaire a un support de base à la
conception différente. Ce support de base est complété en raccordant vos piédestaux
de faux-plancher au cadre en tôle. Pour obtenir des conseils sur la compatibilité du
raccordement de votre piédestal au support de base, veuillez consulter le schéma
technique ou contacter votre support local FläktGroup pour plus de détails ou des
demandes spéciales.
Pour les unités installées sans faux-plancher, un socle doit être utilisé pour permettre
les raccordement d'entretien à l'unité. Le socle standard a une hauteur de 200 mm et
utilise le même cadre et les mêmes matériaux que l'unité pour un aspect cohérent. Les
panneaux sont amovibles de la même manière que les panneaux de l'unité.
Le socle de la version W doit avoir la même hauteur que le socle de l'unité principale
lorsque les deux unités sont placées l'une à côté de l'autre et fixées ensemble.
Les registres peuvent être fournis en vrac pour une installation ultérieure sur site. La
commande du registre est liée au régulateur C5-12 de l'unité et le registre peut être
ouvert/fermé selon le fonctionnement de l'unité. Il peut également se fermer si une
alarme critique est générée ou être lié à des routines d'arrêt d'alarme incendie pour
protéger vos unités.
Les registres ne doivent pas être montés directement sur le soufflage d'air d'un venti-
lateur. Il faut prévoir un conduit d'au moins 600 mm entre le registre et le ventilateur.
Pour les unités qui doivent être raccordées à un plafond suspendu, un conduit de rac-
cordement peut être utilisé pour créer un chemin d'air.
Le conduit de raccordement au plafond est fabriqué dans le même matériau que les
panneaux de l'unité. La hauteur des conduits de raccordement au plafond est
conforme aux spécifications et ils peuvent être boulonnés sur le dessus de l'unité à
commande rapprochée par un panneau d'entretien de chaque côté.
