5.3.2 Installation de l'unité sur le socle / support de base
FläktGroup DC-2013-0101-FR_R6-09/2022 • Sous réserve de modifications

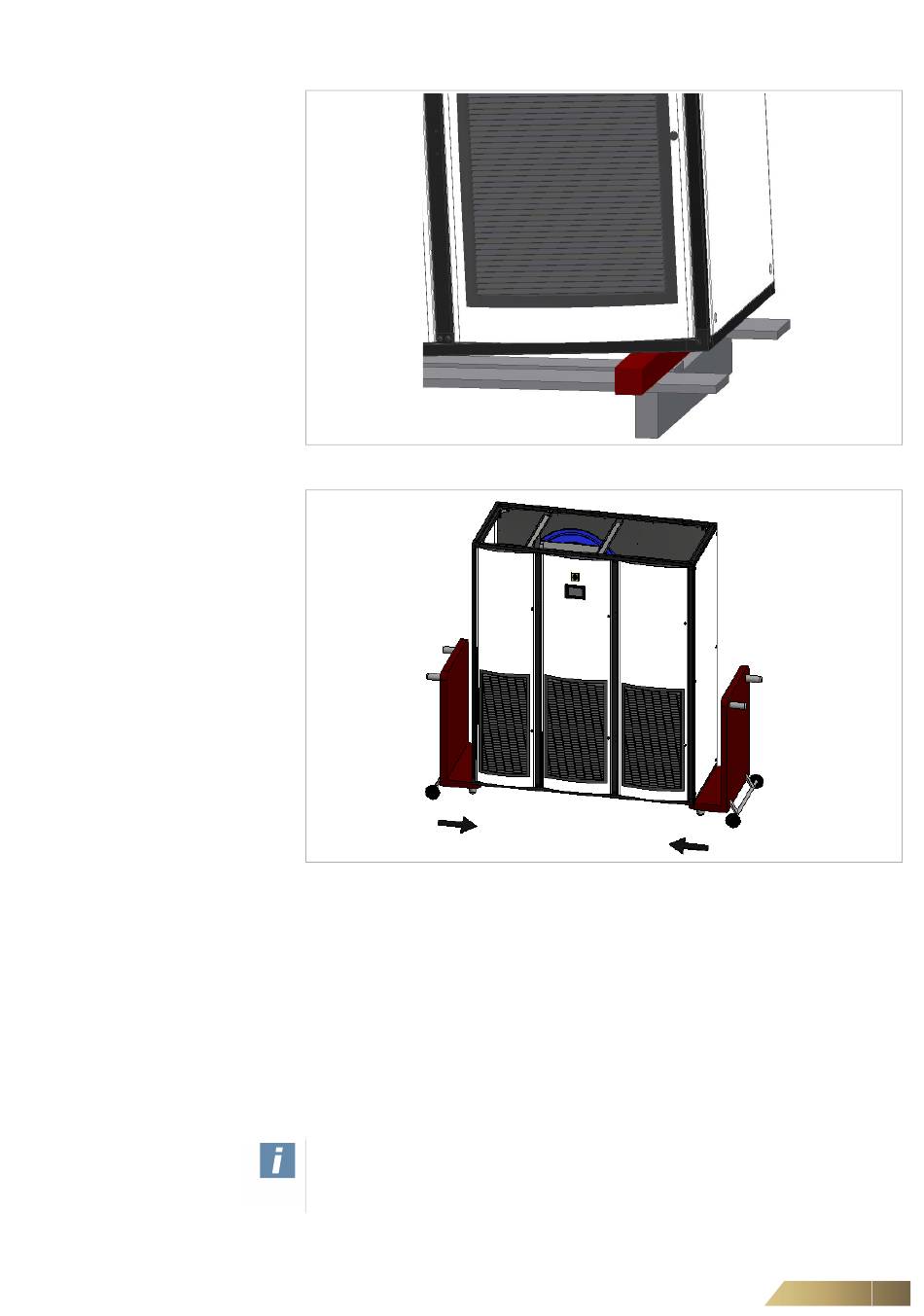

Fig. 5-11
Fig. 5-12
L'unité Multi-Denco doit être fixée soit sur un support de base (voir chapitre 5.3.2) ou
sur un socle (voir chapitre 5.3.1), pour le faire correctement suivez les instructions ci-
dessous :
Placez le socle (2 sur la Fig. 5-13) sur une surface rigide et plate qui peut supporter le
poids de l'unité et fixez celle-ci sur le socle en utilisant le boulon M6 (3 sur la Fig. 5-13)
et les rondelles (4 sur la Fig. 5-13), puis placez l'unité Multi-Denco (1 sur la Fig. 5-13)
sur le socle et raccordez-les avec le même kit, boulon (3 sur la Fig. 5-13), rondelle (4
sur la Fig. 5-13) et l'écrou hexagonal (5 dans le Fig. 5-13).
REMARQUE !
L'ensemble boulon-écrou doit être serré à 20 Nm.
Pose
41
