Raccordements du fluide
6.6.9 Variations de la version P
82
Fig. 6-15
A =Échangeur de chaleur
FreeCool
B =Échangeur de chaleur à
détente directe
REMARQUE !
Veillez à ce que l'unité extérieure soit installée dans les limites de séparation spéci-
fiées dans le document chapitre 5.6.2
Pour le module WaterCool de la version P, il y a un raccordement interne entre ce
module et l'unité principale, le raccordement doit être effectué par les tuyaux flexibles
fournis.
Le premier tuyau flexible est raccordé à la sortie de la pompe, et l'autre extrémité doit
être raccordée à l'entrée de l'unité principale. Le deuxième tuyau flexible est connecté
au raccord du collecteur du condenseur, et l'autre extrémité doit être connectée à la
sortie de l'unité principale. Voir Fig. 6-16.
FläktGroup DC-2013-0101-FR_R6-09/2022 • Sous réserve de modifications

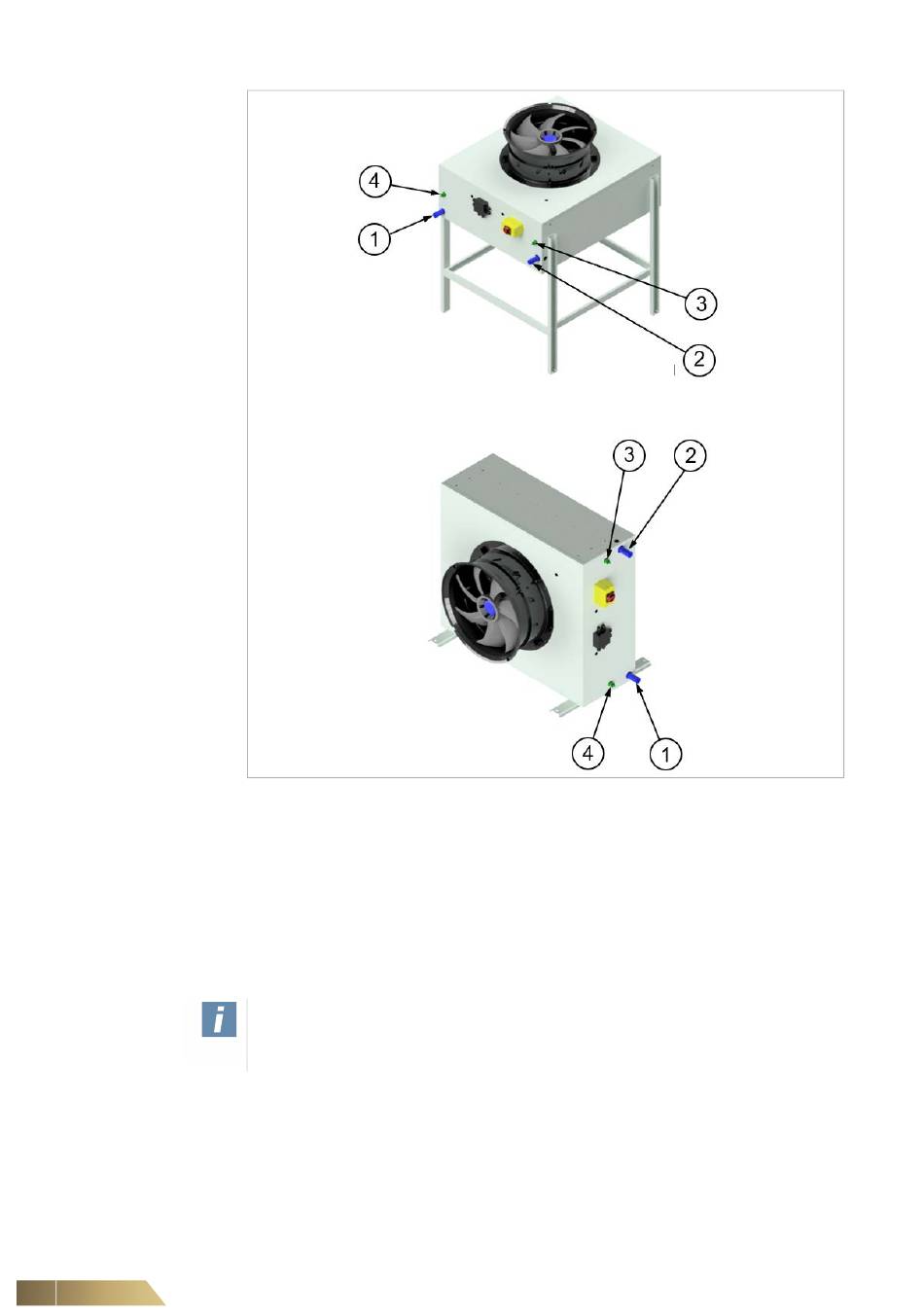

1: SORTIE FreeCool
2: ENTRÉE FreeCool
Multi-DENCO
3: ENTRÉE détente directe
4: SORTIE détente directe
