Raccordements du fluide

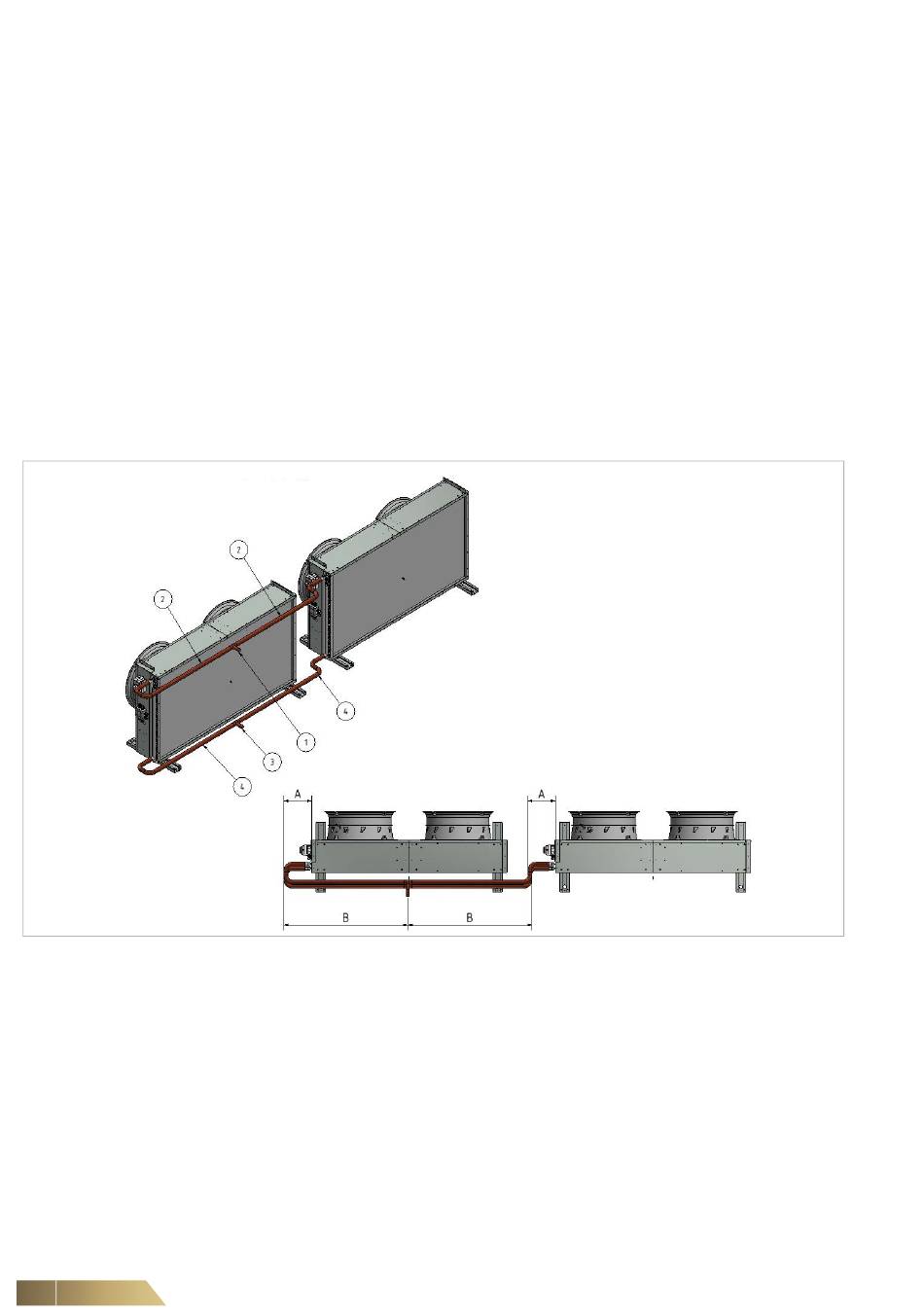

6.2.4 Installation avec 2 condenseurs
Débit d'air horizontal
Fig. 6-1
62
Sur Fig. 6-1 et Fig. 6-2, les étiquettes sont les suivantes :
1
Conduite de soufflage (gaz chaud) depuis l'unité intérieure Multi-DENCO
2
Branches de la conduite de soufflage
3
Conduite de fluide retournant vers l'unité intérieure Multi-DENCO
4
Branches de la conduite de fluide
Pour toute installation avec 2 condenseurs en configuration tandem :
•
Les deux doivent être placés au même niveau
•
Les tuyaux 2 et 4 (tuyauterie après le « joint en T ») doivent être plus petits de 1 taille
de diamètre de tuyau par rapport aux tuyaux 1 et 3 respectivement (voir Tab. 6-1 et
Tab. 6-3)
•
S'assurer que A = A et B = B
•
Pour un débit d'air horizontal : A + B < 5 mètres
•
Pour un débit d'air vertical : A < 5 mètres et B < 5 mètres
Vue isométrique
Vue de dessus
FläktGroup DC-2013-0101-FR_R6-09/2022 • Sous réserve de modifications
Multi-DENCO
