Page 2
Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals Trovate altre versioni di lingue online in www.kern-sohn.com/manuals...
1 Technische Daten KERN EOC 6K-3 EOC 6K-4A EOC 10K-3 Ablesbarkeit (d) 1 g / 2 g 0.5 g 2 g / 5 g Wägebereich (Max) 3 kg / 6 kg 6 kg 6 kg / 12 kg Mindeststückgewicht 0.25 g 0.25 g...
Page 6
KERN EOC 10K-3A EOC 10K-4 EOC 20K-3A Ablesbarkeit (d) 0,2 g / 0,5 g Wägebereich (Max) 12 kg 6 kg / 15 kg 24 kg Mindeststückgewicht 0.5 g 0.5 g Reproduzierbarkeit 0,2 g / 0,5 g Linearität ± 3 g ±...
Page 7
KERN EOC 30K-3 EOC 30K-3L EOC 30K-4 Ablesbarkeit (d) 5 g / 10 g 5 g / 10 g 0,5 g / 1 g Wägebereich (Max) 15 kg / 35 kg 15 kg / 35 kg 15 kg / 35 kg Mindeststückgewicht...
Page 8
KERN EOC 60K-2 EOC 60K-2L EOC 60K-3 Ablesbarkeit (d) 10 g / 20 g 10 g / 20 g 1 g / 2 g Wägebereich (Max) 30 kg / 60 kg 30 kg / 60 kg 30 kg / 60 kg Mindeststückgewicht...
Page 9
KERN EOC 60K-3A EOC 60K-3L EOC 100K-2 Ablesbarkeit (d) 1 g / 2 g 20 g / 50 g Wägebereich (Max) 60 kg 30 kg / 60 kg 60 kg / 150 kg Mindeststückgewicht Reproduzierbarkeit 1 g / 2 g 20 g / 50 g Linearität...
Page 10
KERN EOC 100K-2L EOC 100K-2A EOC 100K-2XL Ablesbarkeit (d) 20 g / 50 g 10 g 20 g / 50 g Wägebereich (Max) 60 kg / 150 kg 120 kg 60 kg / 150 kg Mindeststückgewicht Reproduzierbarkeit 20 g / 50 g...
Page 11
KERN EOC 100K-2XXL EOC 100K-3 EOC 100K-3L Ablesbarkeit (d) 20 g / 50 g 2 g / 5 g 2 g / 5 g Wägebereich (Max) 60 kg / 150 kg 60 kg / 150 kg 60 kg / 150 kg Mindeststückgewicht...
Page 12
KERN EOC 300K-2 EOC 300K-2L EOC 300K-3 Ablesbarkeit (d) 50 g / 100 g 50 g / 100 g 5 g / 10 g Wägebereich (Max) 150 kg / 300 kg 150 kg / 300 kg 150 kg / 300 kg Mindeststückgewicht...
Page 15

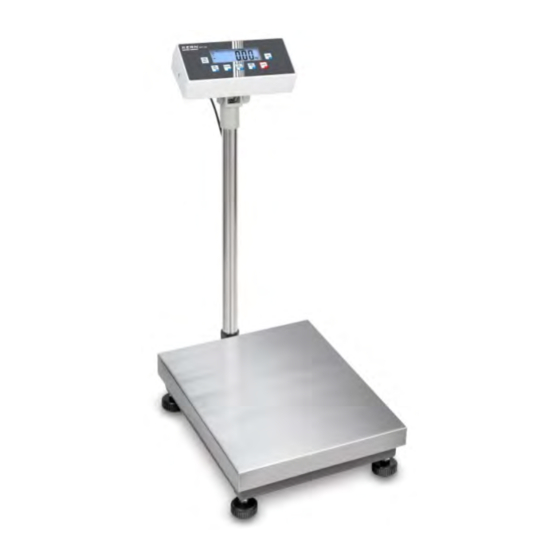

Waage mit Stativ EOC-A05 (optional): Flip/Flop Auswertegerät: Vielseitig positionierbar, z. B. freistehend oder an der Wand montiert (optional). Durch drehen der oberen Gehäuseschale kann der Winkel des Displays sowie die Ausleitung der Kabel geändert werden. EOC-BA-d-1711...
2.1 Anzeigenübersicht Anzeige Bedeutung Wägebereich 1 Wägebereich 2 Kapazität des Akkus bald erschöpft Stabilitätsanzeige Nullanzeige GROSS Bruttogewicht Nettogewicht Pre-Tare hold Holdfunktion Stückzählen Wägeeinheit Summieren Indikatoren für Wägen mit Toleranzbereich EOC-BA-d-1711...
2.2.1 Numerische Eingabe über Navigationstasten drücken, die aktuelle Einstellung wird angezeigt. Die erste Ziffer blinkt und kann jetzt geändert werden. Soll die erste Ziffer nicht geändert werden drücken, die zweite Ziffer be- ginnt zu blinken. Bei jedem Drücken von wechselt die Anzeige zur nachfolgenden Ziffer, nach der letzten Ziffer wechselt die Anzeige wieder zur ersten Ziffer.
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •...
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •...
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern. 6.4 Akkubetrieb Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden über das Netzteil geladen werden.
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität des Wägesystems. Justie- rung möglichst nahe an der Höchstlast des Wägesystems durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern- sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich.
Page 24
Justierung durchführen: Menüeinstellung „noLin“ mit bestätigen. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Stabilitätsanzeige abwarten, dann drücken. Das aktuell eingestellte Justiergewicht wird angezeigt. (Beispiel) Zum Ändern mit den Navigationstasten (s. Kap. 2.2.1) ge- wünschte Einstellung wählen, die jeweils aktive Stelle blinkt. Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen.
6.9 Linearisierung Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebe- reich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden. •...
7 Betrieb 7.1 Einschalten Waage mit einschalten. Das Gerät führt einen Selbsttest durch. Sobald die Gewichtsanzeige erscheint, ist das Gerät wägebereit. 7.2 Ausschalten drücken, die Anzeige erlischt. 7.3 Nullstellen Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte. Das Gerät verfügt über eine automatische Nullstellfunktion, bei Bedarf kann das Gerät aber jederzeit wie folgt auf Null zurückgesetzt werden.
7.4 Dezimalpunkt Die Position des Dezimalpunktes kann im Menü wie folgt eingestellt werden: Menüpunkt „P3 CAL“ aufrufen, s. Kap. 8.2 drücken. „Count“ wird angezeigt. drücken, „Deci“ wird angezeigt drücken, die zuletzt eingestellten Dezimalstellen werden angezeigt: Bsp.: „0.000 kg“ durch die verschiedenen Dezimalstellen wechseln.
7.5 Einfaches Wägen Wägegut auflegen – Stabilitätsanzeige abwarten – Wägeergebnis ablesen. Überlast-Warnung Überlastungen des Gerätes über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Das Ge- rät könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige und einem Signalton angezeigt.
Wägeeinheit umschalten: gedrückt halten, die Anzeige wechselt in die zuvor aktivierten Wägeeinheiten (z.B. kg lb) (Beispiel) 7.7 Wägen mit Tara Wägebehälter auflegen. Nach erfolgter Stillstandskontrol- drücken. Die Nullanzeige und der Indikator „NET“ erscheinen. Das Gewicht des Gefäßes ist nun intern gespeichert. Wägegut einwiegen, das Nettogewicht wird angezeigt.
7.8 Wägen mit Toleranzbereich Beim Wägen mit Toleranzbereich können Sie einen oberen und einen unteren Grenzwert festlegen und damit sicherstellen, dass das eingewogene Wägegut genau innerhalb der festgelegten Toleranzgrenzen liegt. Bei Toleranzkontrollen wie Dosieren, Portionieren oder Sortieren zeigt das Gerät die Über- oder Unterschreitung der Grenzwerte mit einem optischen und akustischen Signal an.
7.8.1 Toleranzkontrolle auf Zielgewicht Einstellungen Im Wägemodus gleichzeitig drücken. „net H“ wird angezeigt. drücken, die Anzeige zur Eingabe des unteren Grenzwertes „nEt Lo“ wird angezeigt. drücken, die aktuelle Einstellung wird angezeigt. Die Dezimalstelle ganz links blinkt. Mit den Navigationstasten (s. Kap. 2.2.1) unteren Grenz- wert z.
drücken, die aktuelle Einstellung des akustischen Signals wird angezeigt. gewünschte Einstellung (no, ok, ng) auswäh- len. Eingabe mit bestätigen. drücken, das Wägesystem befindet sich im Tole- ranzwägemodus. Ab hier erfolgt die Einstufung, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befin- det.
7.8.2 Toleranzkontrolle auf Zielstückzahl Einstellungen Im Wägemodus gleichzeitig drücken. „net H“ wird angezeigt. so oft drücken, bis die Anzeige zur Eingabe des unteren Grenzwertes „PCS L“ wird angezeigt. drücken, die aktuelle einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.2.1) unteren Grenz- wert z.
Page 34
wiederholt drücken, bis „BEEP“ angezeigt wird. drücken, die aktuelle Einstellung des akustischen Signals wird angezeigt. gewünschte Einstellung (no, ok, ng) auswäh- len. Eingabe mit bestätigen. drücken, das Wägesystem befindet sich im Tole- ranzwägemodus. Ab hier erfolgt die Einstufung, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befin- det.
7.9 Manuelles Summieren Mit dieser Funktion werden die einzelnen Wägewerte durch Drücken von den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausge- geben. • Menüeinstellung: „P2 COM“ „MODE“ „PR2“, s. Kap. 8.2 • Die Summierfunktion ist nicht aktiv, wenn das Gewicht unter 20d liegt. Summieren: Wägegut A auflegen.
Page 36
Summe „Total“ anzeigen und ausgeben: drücken, die Anzahl Wägungen gefolgt vom Ge- samtgewicht werden 2 sec. lang angezeigt. Zum Aus- druck während dieser Anzeige drücken. Wägedaten löschen: gleichzeitig drücken. Die Daten im Summenspeicher werden gelöscht. Ausdruckbeispiel: ******************** No.: NT: 6.20oz TW: 0.00oz GW: 6.20oz ********************...
7.10 Automatisches Summieren Mit dieser Funktion werden die einzelnen Wägewerte ohne Drücken von tomatisch beim Entlasten der Waage in den Summenspeicher addiert und bei An- schluss eines optionalen Druckers ausgegeben. • Menüeinstellung: „P2 COM“ „MODE“ „AUto““, s. Kap. 8.2 Summieren: Wägegut A auflegen.
7.11 Stückzählung Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zäh- lenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des be- rechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchge- führt.
7.12 Prozentwägungen Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Re- ferenzgewicht. Im Wägemodus drücken (ca. 3 Sek.) bis „rEF 10% angezeigt wird. gewünschten Prozentwert, der als Referenz dienen soll, auswählen. Hier als Beispiel 100%. (Beispiel) Probe, die dem eingestellten Prozentwert entspricht, auf die Wägeplatte legen und drücken.
7.13 Tierwägen Die Tierwägefunktion eignet sich im Wägen von unruhigen Wägegütern. Das Wägesystem bildet von mehreren Wägewerten einen stabilen Mittelwert und zeigt diesen an. Das Tierwägeprogramm kann entweder durch Aufrufen des Menüblocks „P4 OTH“ „ANM“ „ON“ (s. Kap. 8.2) aktiviert werden oder schneller über die Tastenkombination: Bei aktiver Tierwägefunktion wird das Symbol „hold“...
7.15 Hinterleuchtung der Anzeige gedrückt halten (3s) bis „SEtbL“ angezeigt wird. erneut drücken, die aktuelle Einstellung wird ange- zeigt. gewünschte Einstellung wählen. bl on Hinterleuchtung ständig eingeschaltet bl off Hinterleuchtung ausgeschaltet bl Auto Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tas- tendruck.
7.16 Automatische Abschaltfunktion „AUTO OFF“ Das Gerät wird automatisch in der eingestellten Zeit ausgeschaltet, wenn das Anzei- gegerät oder die Wägebrücke nicht bedient werden. gedrückt halten (3s) bis „SEtbL“ angezeigt wird. Auto-Off-Funktion aufrufen. „SEtoF“ wird angezeigt. drücken, die aktuelle Einstellung wird angezeigt. of 0 - Funktion deaktiviert AUTO OFF...
8 Das Menü 8.1 Navigation im Menü Menü aufrufen Gerät einschalten und während des Selbsttests drücken. nacheinander drücken der erste Menüblock „PO CHK“ wird angezeigt. Menüblock anwählen Mit lassen sich die einzelnen Menüpunkte der Reihe nach anwählen. Einstellung anwählen ...
8.2 Menü-Übersicht Menüblock Menüpunkt Verfügbare Einstellungen / Erklärung Hauptmenü Untermenü PO CHK nEt H Oberer Grenzwert „Toleranzkontrolle Wägen“, Eingabe, s. Kap. 7.8.1 Wägen mit Tole- ranzbereich, nEt L Unterer Grenzwert „Toleranzkontrolle Wägen“, Eingabe, s. Kap. 7.8.1 s. Kap. 7.8 PCS H Zählen Oberer Grenzwert „Toleranzkontrolle “,...
Page 45
Automatisches Summieren, s. Kap. 7.10. AUTO* Mit dieser Funktion werden die einzelnen Wägewerte automatisch beim Entlasten der Wage in den Sum- menspeicher addiert und ausgegeben. Fernsteuerbefehle wirel Nicht dokumentiert Baudrate wählbar 600, 1200, 2400, 4800, 9600* BAUd 7 bits, gerade Parität 7 bits, ungerade Parität 8n1* 8 bits, keine Parität...
Page 46
P5 Unt Wägeeinheit um- schalten s. Kap. 7.6 P6 XCL nicht dokumentiert P7 rSt Waageneinstellungen auf Werkseinstellung zurücksetzen. Werkseinstellungen sind mit * gekennzeichnet Tab. 1. Ausdruckbeispiele Standarddrucker ********************** ******************* ********************** 5.000kg 5.000kg 5.000kg 5.000kg 5.000kg TW: 5.000kg TOTAL: 10.000kg GW: 10.000kg GW: 10.000kg ********************** TOTAL: 10.000kg...
• Vor der Reinigung das Gerät bitte von der Betriebsspannung trennen. • Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen. 9.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen.
9.4 Fehlermeldungen Fehlermeldung Beschreibung Überlast, wenn das Gewicht die Kapazität von +9d über- steigt Unterlast (weniger als 20 d) Das Gewicht ist zu niedrig (geringer als -20 d) Nullstellbereich beim Einschalten der Waage überschrit- ten. Nullstellbereich beim Einschalten der Waage bzw. Beim Drücken von überschritten.
Für die Kommunikation zwischen Wägesystem und Drucker müssen folgende Bedin- gungen erfüllt sein: • Anzeigegerät mit einem geeigneten Kabel mit der Schnittstelle eines Druckers verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Kommunikationsparameter (Baudrate, Bits und Parität) von Anzeigegerät und Drucker müssen übereinstimmen.
11 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
Page 53
Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0) Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet.
1 Technical data KERN EOC 6K-3 EOC 6K-4A EOC 10K-3 Readability (d) 1 g / 2 g 0.5 g 2 g / 5 g Weighing range (max) 3 kg / 6 kg 6 kg 6 kg / 12 kg Minimum piece weight 0.25 g...
Page 59
KERN EOC 10K-3A EOC 10K-4 EOC 20K-3A Readability (d) 0,2 g / 0,5 g Weighing range (max) 12 kg 6 kg / 15 kg 24 kg Minimum piece weight 0.5 g 0.5 g Reproducibility 0.2 g / 0.5 g Linearity ±...
Page 60
KERN EOC 30K-3 EOC 30K-3L EOC 30K-4 Readability (d) 5 g / 10 g 5 g / 10 g 0,5 g / 1 g Weighing range (max) 15 kg / 35 kg 15 kg / 35 kg 15 kg / 35 kg...
Page 61
KERN EOC 60K-2 EOC 60K-2L EOC 60K-3 Readability (d) 10 g / 20 g 10 g / 20 g 1 g / 2 g Weighing range (max) 30 kg / 60 kg 30 kg / 60 kg 30 kg / 60 kg...
Page 62
KERN EOC 60K-3A EOC 60K-3L EOC 100K-2 Readability (d) 1 g / 2 g 20 g / 50 g Weighing range (max) 60 kg 30 kg / 60 kg 60 kg / 150 kg Minimum piece weight Reproducibility 1 g / 2 g...
Page 63
KERN EOC 100K-2L EOC 100K-2A EOC 100K-2XL Readability (d) 20 g / 50 g 10 g 20 g / 50 g Weighing range (max) 60 kg / 150 kg 120 kg 60 kg / 150 kg Minimum piece weight Reproducibility...
Page 64
KERN EOC 100K-2XXL EOC 100K-3 EOC 100K-3L Readability (d) 20 g / 50 g 2 g / 5 g 2 g / 5 g Weighing range (max) 60 kg / 150 kg 60 kg / 150 kg 60 kg / 150 kg...
Page 65
KERN EOC 300K-2 EOC 300K-2L EOC 300K-3 Readability (d) 50 g / 100 g 50 g / 100 g 5 g / 10 g Weighing range (max) 150 kg / 300 kg 150 kg / 300 kg 150 kg / 300 kg...
2 Appliance overview 1. Weight display 2. Weighing unit 3. Keyboard 4. Connection of mains adapter 5. RS232 6. Input connection load cell cable 7. Battery compartment 8. Guide rail support base / stand EOC-BA-e-1711...
Page 67
Support base/Wall fixture Balance EOC with assembly plate EOC-A03 (optional): 1. Platform 2. Fitting panel 3. Display Unit EOC-BA-e-1711...
Page 68
Balance with tripod EOC-A05 (optional): Flip/Flop evaluation device: May be positioned in many ways, e.g. self-supporting or screwed into the wall (optional). By turning the upper housing shell, the angle of the display as well as the exit position of the cables can be changed. EOC-BA-e-1711...
2.1 Overview of display Display Significance Weighing range 1 Weighing range 2 Battery very low Stability display Zero indicator GROSS Gross weight Net weight Pre-Tare hold Hold function Parts counting Weighing unit Totalization Indicators for weighing with tolerance range EOC-BA-e-1711...
2.2 Keyboard overview Buttons Function • Turn on/off • Zeroing • Confirm entry Navigation button • Taring • At numeric input increase flashing digit Navigation button • Scroll forward in menu • Display sum total • Digit selection to the right Navigation button ...
2.2.1 Numerical input via the navigation buttons Press , the current setting will be displayed. The first digit will be flashing and is ready for changing. If you do not wish to change the first digit, press , the second digit will start flashing.
The balance may only be used according to the described conditions. Other areas of use must be released by KERN in writing. 3.3 Warranty Warranty claims shall be voided in case •...
In KERN’s accredited DKD calibration laboratory test weights and balances may be calibrated (return to the national standard) fast and at moderate cost. 4 Basic Safety Precautions 4.1 Pay attention to the instructions in the Operation Manual...
6 Unpacking, Setup and Commissioning 6.1 Installation Site, Location of Use The balances are designed in a way that reliable weighing results are achieved in common conditions of use. You will work accurately and fast, if you select the right location for your balance. Therefore, observe the following for the installation site: •...
Before connecting or disconnecting of additional devices (printer, PC) to the data interface, always disconnect the balance from the power supply. With your balance, only use accessories and peripheral devices by KERN, as they are ideally tuned to your balance.
Carry out adjustment as near as possible to the weighing system’s maximum weight. Info about test weights can be found on the Internet at: http://www.kern-sohn.com. • Observe stable environmental conditions. Stabilisation requires a certain warm-up time.
Page 77
How to carry out adjustment: Confirm menu setting „noLin“ by Ensure that there are no objects on the weighing plate. Wait for stability display, then press The currently set adjustment weight will be displayed. (example) To change by using the navigation buttons (see chap. 2.2.1) select the desired setting, the active digit is flashing.
6.9 Linearisation Linearity shows the greatest deviation of a weight display on the scale to the value of the respective test weight according to plus and minus over the entire weighing range. If linearity deviation is discovered during a monitoring of test equipment, you can improve this by means of linearization.
7 Operation 7.1 Start-up Start balance by pressing . The unit will carry out a self-test. As soon as the weight display appears, the instrument will be ready to weigh. 7.2 Switching Off Press , the display will disappear. 7.3 Zeroing Resetting to zero corrects the influence of light soiling on the weighing plate.
7.4 Decimal point The position of the decimal point can be adjusted in the menu as follows: Invoke menu item „P3 CAL“, see chap. 8.2 Press . „Count“ is displayed. Press , „Deci“ will be displayed Press , the last saved decimal points will be displayed: Example: „0.000 kg“...
7.5 Simple weighing Place load – Wait for stability display – Read-off weighing result. Overload warning Overloading exceeding the stated maximum load (max) of the device, minus a possibly existing tare load, must be strictly avoided. This could damage the instrument.
Switch-over weighing unit: Keep pressed, the display changes over to the weighing units activated before (e.g. kg lb) (example) 7.7 Weighing with tare Deposit weighing vessel. After successful standstill control press the button. Zero display and indicator „NET“ will appear. The weight of the container is now internally saved.
7.8 Weighing with tolerance range You can set an upper or lower limit when weighing with tolerance range and thus ensure that the weighed load remains exactly within the set limits. During tolerance tests such as dosing, portioning and sorting the unit will indicate exceeded or undershot limits by emitting an optical or acoustic signal.
7.8.1 Tolerance check for target weight Settings Press at the same time in weighing mode. „net H“ will be displayed. Press , the display for entering the lower limit value „nEt Lo“ appears. Press , the current setting will be displayed. The decimal point at the extreme left flashes.
Page 85
Press and the current setting for the acoustic signal will be shown. Select desired setting (no, ok, ng) by Confirm input by Press ; weighing system is in tolerance weighing mode. From here evaluation takes place whether the load is within the two tolerance limits. Weighing with tolerance range: Tare when using a weighing container.
7.8.2 Tolerance check for target quantity Settings Press at the same time in weighing mode. „net H“ will be displayed. Press repeatedly, until the display for entering the lower limit value „PCS L“ appears. Press , the current setting will be displayed. To enter the lower limit, e.
Page 87
Press repeatedly until „BEEP“ will be displayed. Press , the current setting for the acoustic signal will be shown. Select desired setting (no, ok, ng) by Confirm input by Press ; weighing system is in tolerance weighing mode. From here evaluation takes place whether the load is within the two tolerance limits.
7.9 Manual totalizing With this function the individual weighing values are added into the summation memory by pressing and edited, when an optional printer is connected. • Menu setting: „P2 COM“ „MODE“ „PR2“, see chap. 8.2 • The totalizing function is not active when the weight is under 20d. Add up: Place load A.
Page 89
Display and output sum „Total“: Press , number of weighing, followed by the total weight will be displayed for 2 sec. Press to print out this display. Delete weighing data: Press at the same time The data in the summation memory are deleted. Printout example: ******************** No.:...
7.10 Automatic adding-up With this function the individual weighing values are automatically added into the summation memory when the balance is unloaded without pressing edited, when an optional printer is connected. • Menu setting: „P2 COM“ „MODE“ „AUto““, see chap. 8.2 Add up: Place load A.
7.11 Parts counting Before the balance can count parts, it must know the average part weight (i.e. reference). Proceed by putting on a certain number of the parts to be counted. The balance determines the total weight and divides it by the number of parts, the so- called reference quantity.
7.12 Percentage weighing Percentage weighing allows for displaying the weight in percentages with regard to the reference load mass. In the weighing mode, push button (ca. 3 s) until „rEF 10%” is displayed. Using button, select the desired percentage value which shall serve as a reference value.
7.13 Animal weighing The mean value function is suitable for weighing restless loads. The weighing system will display a mean value derived from several weighing results. The animal weighing program can be enabled by either calling up menu block „P4 OTH“ „ANM“ „ON“ (See chap. 8.2) or faster via key combination. The symbol „hold“...
7.15 Display background illumination Keep pressed (3s) until „SEtbL“ appears. Press again, the current setting will be displayed. Press to select the desired setting. bl on Continuous background lighting bl off Background illumination off bl Auto Automatic background illumination on when weighing pate is loaded or key pressed.
7.16 Automatic switch-off function „AUTO OFF“ The unit is automatically switched off within the preset time when the display unit or the weighing bridge are not operated. Keep pressed (3s) until „SEtbL“ appears. Press to call up Auto-Off function. „SEtoF“ appears.
8 The menu 8.1 Navigation in the menu Call up menu Switch-on balance and during the selftest press Press subsequently, the first menu block „PO CHK“ will be displayed. Select menu block With help of , the individual menu items can be selected one after the other.
8.2 Menu overview Menu block Menu item Available settings / explanation Main menu Submenu PO CHK nEt H Upper limit value „Tolerance check weighing“, input see chap. 7.8.1 Weighing with tolerance range, nEt L Lower limit value „Tolerance check weighing“, input see chap.
Page 98
For automatic add-up see chap. 7.10. AUTO* This function is used to issue and add individual weighing values automatically to the summation memory on unloading of weighing scale. Remote control instructions wirel Not documented Available Baudrate: 600, 1200, 2400, 4800, 9600* BAUd 7 bits, even parity 7 bits, odd parity...
Page 99
P5 Unt Switch-over weighing unit see chap. 7.6 P6 XCL not documented P7 rSt to reset balance settings to factory default. Factory settings are marked by *. Tab. 1. Printout examples Standard printer ********************** ******************* ********************** 5.000kg 5.000kg 5.000kg 5.000kg 5.000kg TW: 5.000kg TOTAL: 10.000kg...
• Do not use aggressive detergents (solvents or similar). 9.2 Servicing, maintenance The appliance may only be opened by trained service technicians who are authorized by KERN. Before opening, disconnect from power supply. 9.3 Disposal Disposal of packaging and appliance must be carried out by operator according to valid national or regional law of the location where the appliance is used.
9.4 Error messages Error message Description Excess load if weight exceeds capacity of +9d Underweight (less than 20 d) The weight is too low (less than -20 d) Zero setting range exceeded on start-up of balance. Zero setting range during start-up of weighing scale or on pressing of exceeded.
• Use a suitable cable to connect the display unit to the interface of the printer. Faultless operation requires an adequate KERN interface cable. • Communication parameters (baud rate, bits and parity) of display unit and printer must match.
Symbols: Stable value Instable value GS / GW Gross weight Net weight Tare weight Number weighing processes TOTAL Total of all individual weighings <lf> Space line <lf> Space line • Counting **************************** **************************** 10.3 Remote control instructions Function Printout examples mand Stable weighing value for the weight is sent ST,GS...
11 Instant help In case of an error in the program process, briefly turn off the balance and disconnect from power supply. The weighing process must then be restarted from the beginning. Help: Fault Possible cause • The balance is not switched on. The displayed weight does not glow.
12 Declaration of conformity The current EC/EU Conformity declaration can be found online in: www.kern-sohn.com/ce EOC-BA-e-1711...
Page 108
KERN EOC Version 1.1 2017-11 Notice d’utilisation Balance de plateforme Table des matières Caractéristiques techniques ..............4 Aperçu de l’appareil ................. 12 Vue d’ensemble des affichages ..................15 Vue d’ensemble du clavier ....................16 2.2.1 Saisie numérique sur les touches de navigation..............17 Indications fondamentales (généralités) ..........
Page 109
10.1 Caractéristiques techniques ..................... 48 10.2 Fonctionnement de l’imprimante ..................48 10.3 Commandes à distance ..................... 49 10.4 KERN Communications Protocol (KERN protocole d’interface) ........50 Aide succincte en cas de panne ............. 51 Déclaration de conformité ............... 52 EOC-BA-f-1711...
1 Caractéristiques techniques KERN EOC 6K-3 EOC 6K-4A EOC 10K-3 Lisibilité (d) 1 g/2 g 0,5 g 2 g/5 g Plage de pesée (max) 3 kg/6 kg 6 kg 6 kg/12 kg Poids minimal par pièce 0.25 g 0.25 g 0.5 g...
Page 111
KERN EOC 10K-3A EOC 10K-4 EOC 20K-3A Lisibilité (d) 0,2 g/0,5 g Plage de pesée (max) 12 kg 6 kg/15 kg 24 kg Poids minimal par pièce 0.5 g 0.5 g Reproductibilité 0,2 g/0,5 g Linéarité ± 3 g ± 0,6 g / 1,5 g ±...
Page 112
KERN EOC 30K-3 EOC 30K-3L EOC 30K-4 Lisibilité (d) 5 g/10 g 5 g/10 g 0,5 g/1 g Plage de pesée (max) 15 kg/35 kg 15 kg/35 kg 15 kg/35 kg Poids minimal par pièce Reproductibilité 5 g/10 g 5 g/10 g 0,5 g/1 g Linéarité...
Page 113
KERN EOC 60K-2 EOC 60K-2L EOC 60K-3 Lisibilité (d) 10 g / 20 g 10 g / 20 g 1 g / 2 g Plage de pesée (max) 30 kg / 60 kg 30 kg / 60 kg 30 kg / 60 kg Poids minimal par pièce...
Page 114
KERN EOC 60K-3A EOC 60K-3L EOC 100K-2 Lisibilité (d) 1 g / 2 g 20 g / 50 g Plage de pesée (max) 60 kg 30 kg / 60 kg 60 kg / 150 kg Poids minimal par pièce Reproductibilité...
Page 115
KERN EOC 100K-2L EOC 100K-2A EOC 100K-2XL Lisibilité (d) 20 g / 50 g 10 g 20 g / 50 g Plage de pesée (max) 60 kg / 150 kg 120 kg 60 kg / 150 kg Poids minimal par pièce Reproductibilité...
Page 116
KERN EOC 100K-2XXL EOC 100K-3 EOC 100K-3L Lisibilité (d) 20 g / 50 g 2 g / 5 g 2 g / 5 g Plage de pesée (max) 60 kg / 150 kg 60 kg / 150 kg 60 kg / 150 kg Poids minimal par pièce...
Page 117
KERN EOC 300K-2 EOC 300K-2L EOC 300K-3 Lisibilité (d) 50 g / 100 g 50 g / 100 g 5 g / 10 g Plage de pesée (max) 150 kg / 300 kg 150 kg / 300 kg 150 kg / 300 kg Poids minimal par pièce...
2 Aperçu de l’appareil 1. Affichage du poids 2. Unité de pesée 3. Clavier 4. Connexion adaptateur de réseau 5. RS232 6. Entrée connexion du câble de cellule de charge 7. Compartiment à piles rechargeables 8. Rail de guidage pied de table / statif EOC-BA-f-1711...
Page 119
Pied de table/Fixation murale Balance EOC avec tôle de montage EOC-A03 (en option): 1. Plate-forme 2. Tôle de montage 3. Afficheur EOC-BA-f-1711...
Page 120
Balance avec statif EOC-A05 (en option): Appareil d’évaluation Flip/Flop: Positionnement universel, p.ex. autonome ou vissé au mur (en option). En tournant la partie supérieure du boîtier, l’angle de l’affichage ainsi que l’endroit de sortie des câbles peuvent être changés. EOC-BA-f-1711...
2.1 Vue d’ensemble des affichages Afficheur Acception Plage de pesée 1 Plage de pesée 2 La capacité de la pile rechargeable sera bientôt épuisée Affichage de la stabilité Affichage du zéro GROSS Poids brut Poids net Pre-Tare hold Fonction Hold Comptage de pièces Unité...
2.2 Vue d’ensemble du clavier Touche Fonction • Mise en marche / arrêt • Remise à zéro • Valider l’entrée Touche de navigation • Tarage • En saisie numérique augmentez les chiffres clignotants Touche de navigation • Feuilleter en avant dans le menu •...
2.2.1 Saisie numérique sur les touches de navigation Appuyer sur , le réglage actuel est affiché. Le premier chiffre clignote et peut alors être modifié. Si le premier chiffre ne doit pas être modifié, appeler , le deuxième chiffre commence à...
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN. 3.3 Garantie La garantie n´est plus valable en cas de •...
à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids de contrôle et les balances (sur la base du standard national).
6 Déballage, installation et mise en service 6.1 Lieu d´installation, lieu d´utilisation La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à...
L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN. 6.4 Fonctionnement sur pile rechargeables Avant sa première utilisation, la pile rechargeable devrait être chargée au moins...
Réaliser l’ajustage le plus près possible de la charge maximale du système de pesée. Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet: http://www.kern-sohn.com. • Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.
Confirmer sur ; appuyer plusieurs fois sur jusqu’à ce que „CAL“ est affiché. Valider sur , le réglage actuel est affiché. Confirmer sur , sélectionner le réglage désiré sur noLin = ajustage LineAr = linéarisation, voir chap. 6.9 Effectuer l’ajustage ...
Page 130
• Dans des balances avec une résolution de > 15 000 pas de division, une linéarisation est recommandée. • Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser la linéarisation. • Les poids de contrôle à utiliser doivent être adaptées aux spécifications de la balance, voir chap.
7 Fonctionnement 7.1 Mise en route Mettre en marche la balance avec . L'appareil effectue un contrôle automatique. Dès que l’affichage du poids apparaît l’appareil est prêt à peser. 7.2 Mettre à l’arrêt Appeler , l’affichage s’éteint. 7.3 Remise à zéro La calage à...
7.4 Point décimal La position du point décimal peut être réglée dans le menu comme suit: Appeler le point de menu „P3 CAL“, voir chap. 8.2 Appeler . „Count“ est affiché. Appeler , „Deci“ est affiché Appuyer sur , les points décimaux réglés comme derniers sont affichés: Exp.: „0.000 kg“...
7.5 Pesage simple Appliquer le produit à peser – Attendre l’affichage de stabilité – Lire le résultat de pesage. Avertissement surcharge Eviter impérativement de charger l’appareil au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare déjà existante.
Commutation de l’unité de pesée: Tenir enfoncé , l’affichage change dans les unités de pesage activées avant (p.ex. kg lb) (exemple) 7.7 Pesée avec tare Déposer le récipient de pesée. Après contrôle de la stabilité, appuyer sur la touche .
7.8 Pesée avec gamme de tolérance En pesant dans la plage de tolérance vous pouvez définir une valeur-seuil supérieure et inférieure afin de vous assurer que les matières pesées se trouvent exactement entre les seuils de tolérance établis. Pour les contrôles de tolérances tels que dosage, portionnement ou triage, l’appareil signale le dépassement des seuils supérieur et inférieur par le repère de tolérance et acoustique.
7.8.1 Contrôle de la tolérance par rapport au poids ciblé Réglages En mode de pesée appeler au même temps . „net H“ est affiché. Appeler , sur l’affichage apparaît la saisie de la valeur-limite inférieure „nEt Lo“. Appuyer sur , le réglage actuel est affiché. Le point décimal tout à...
Page 137
Appuyer sur , le réglage actuel du signal sonore est affiché. sélectionner le réglage voulu (no, ok, ng). Confirmer la saisie sur Appeler , le système de pesée se trouve en mode de pesée de tolérance. À partir de là, le dispositif juge si le produit pesé...
7.8.2 Contrôle de tolérance sur quantité de pièces ciblée Réglages En mode de pesée appeler au même temps . „net H“ est affiché. Répéter l’appel de jusqu’à ce sur l’affichage apparaît la saisie de la valeur-limite inférieure „PCS L“. Appuyer sur , le réglage actuel est affiché.
Page 139
Appuyer plusieurs fois sur jusqu’à ce que „BEEP“ est affiché. Appuyer sur , le réglage actuel du signal sonore est affiché. sélectionner le réglage voulu (no, ok, ng). Confirmer la saisie sur Appeler , le système de pesée se trouve en mode de pesée de tolérance.
7.9 Totalisation manuelle Par cette fonction sont additionnées les valeurs de pesées individuelles par appel de dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option. • Réglage du menu: „P2 COM“ „MODE“ „PR2“, voir chap. 8.2 •...
Page 141
Afficher et éditer la somme „Total“: Appuyer sur , le nombre de pesées suivi du poids total s’affiche pendant 2 sec. Pour l‘édition appeler pendant cet affichage. Effacer les données de pesée: Appuyer sur au même temps Toutes les données dans la mémoire de totalisation sont effacées.
7.10 Totalisation automatique Par cette fonction sont automatiquement additionnées les valeurs de pesées individuelles sans appel de dans la mémoire totalisatrice lors du délestage de la balance et éditées sur une imprimante raccordée en option. • Réglage du menu: „P2 COM“ „MODE“ „AUto“, voir chap. 8.2 Totalisation: Poser les objets à...
7.11 Comptage de pièces La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire moyen ce qu’il est convenu d’appeler la référence. A cet effet il faut mettre en chantier une certaine quantité des pièces à compter. La balance détermine le poids total et le divise par le nombre de pièces ce qu’il est convenu d’appeler la quantité...
7.12 Pesée d'animaux La fonction pesée d’animaux se prête à la pesée d’objets à peser remuants. Le système de pesée forme de plusieurs valeurs pondérales une valeur moyenne stable et l’affiche. Le programme de pesée d’animaux peut être activé en appelant le bloc de menu „P4 OTH“...
7.13 Pesage avec la détermination du pourcentage Le pesage avec la détermination de pourcentage permet d’afficher la masse en pourcent par rapport à la masse de charge de référence. En mode de pesée, appuyer sur la touche (environ 3 s) jusqu'à l'apparition de l'indication « rEF 10% ». A l'aide de la touche , sélectionner la valeur de pourcentage qui servira de valeur de référence.
7.14 Verrouillage du clavier Dans le point de menu „P4 OTH“ „LOCK“ (voir chap. 8.2 ) le blocage du clavier peut être activé/désactivé. Le clavier sera bloqué avec fonction activée, si après 10 minutes aucune touche n’a été appelée. En appuyant sur la touche, „K-LCK“ est affiché. Afin de supprimer le blocage, tenir enfoncées au même temps (2 s) jusqu’à...
7.16 Fonction de coupure automatique „AUTO OFF“ L’appareil est automatiquement mis à l’arrêt dans le temps préréglé, si l’appareil d’affichage ou le pont bascule ne sont pas opérés. Tenir enfoncé (3s) jusqu’à e que „SEtbL“ soit affiché. appeler la fonction Auto-Off. „SEtoF“ est affiché.
8 Le menu 8.1 Navigation dans le menu Mettre en marche l’appareil et pendant le test Appel du menu automatique tenir enfoncé Appuyer successivement sur , le premier bloc de menu „PO CHK“ est affiché. Sélectionner le bloc de menu ...
8.2 Aperçu des menus Point de Bloc de menu menu Réglages disponibles / Explication Menu princ. Menu subsidiaire nEt H Valeur seuil supérieure „contrôle de tolérance pesée“, PO CHK saisie voir chap. 7.8.1 Pesée avec gamme de tolérance nEt L Valeur seuil inférieure „contrôle de tolérance pesée“, saisie voir chap.
Page 150
Totalisation automatique, voir chap. 7.10. AUTO* Par cette fonction sont automatiquement additionnées et éditées les valeurs de pesées individuelles lors du délestage de la balance. Commandes à distance wirel Non documenté Le taux de bauds peut être sélectionné à 600, 1200, BAUd 2400, 4800, 9600* bauds 7 bits, parité...
Page 151
P5 Unt Commutation de l’unité de pesée voir chap. 7.6 P6 XCL non documenté P7 rSt Remettre balance au réglage d’usine à l’aide de Les réglages d’usine sont caractérisés par *. Tab. 1. Exemples d’impression imprimante standard ********************** ******************* ********************** 5 000kg 5 000kg 5 000kg...
• Ne pas utiliser de produits de nettoyage agressifs (dissolvants ou pareil). 9.2 Maintenance, entretien L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur. 9.3 Mise au rebut L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon...
9.4 Messages d’erreur Message d’erreur Description Surcharge si le poids dépasse la capacité de +9d Charge insuffisante (moins que 20 d) Le poids est trop bas (moins que -20 d) Gamme de mise à zéro dépassée en allumant la balance. Plage de remise à...
• Relier l’afficheur avec l’interface d’une imprimante par un câble approprié. Seul un câble d’interface KERN correspondant vous assure une exploitation sans panne. • Les paramètres de communication (vitesse de transmission en bauds, bits et parité) doivent coïncider entre l’afficheur et l’imprimante.
Symboles: Valeur stable Valeur instable GS / GW Poids brut Poids net Poids tare Nombre de pesées TOTAL Somme de toutes les pesées individuelles <lf> Interligne <lf> Interligne • Comptage **************************** **************************** 10.3 Commandes à distance Ordre Fonction Exemples d’édition La valeur de pesée stable pour le poids est ST,GS 1.000KG...
10.4 KERN Communications Protocol (KERN protocole d’interface) I0 0 "I0" Montrant tous les ordres implémentés KCP I0 0 "I1" Montrant le niveau KCP et la version KCP I0 0 "I2" Envoyant données de pesage I0 0 "I3" Demande version du logiciel I0 0 "I4"...
11 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Panne Cause possible...
