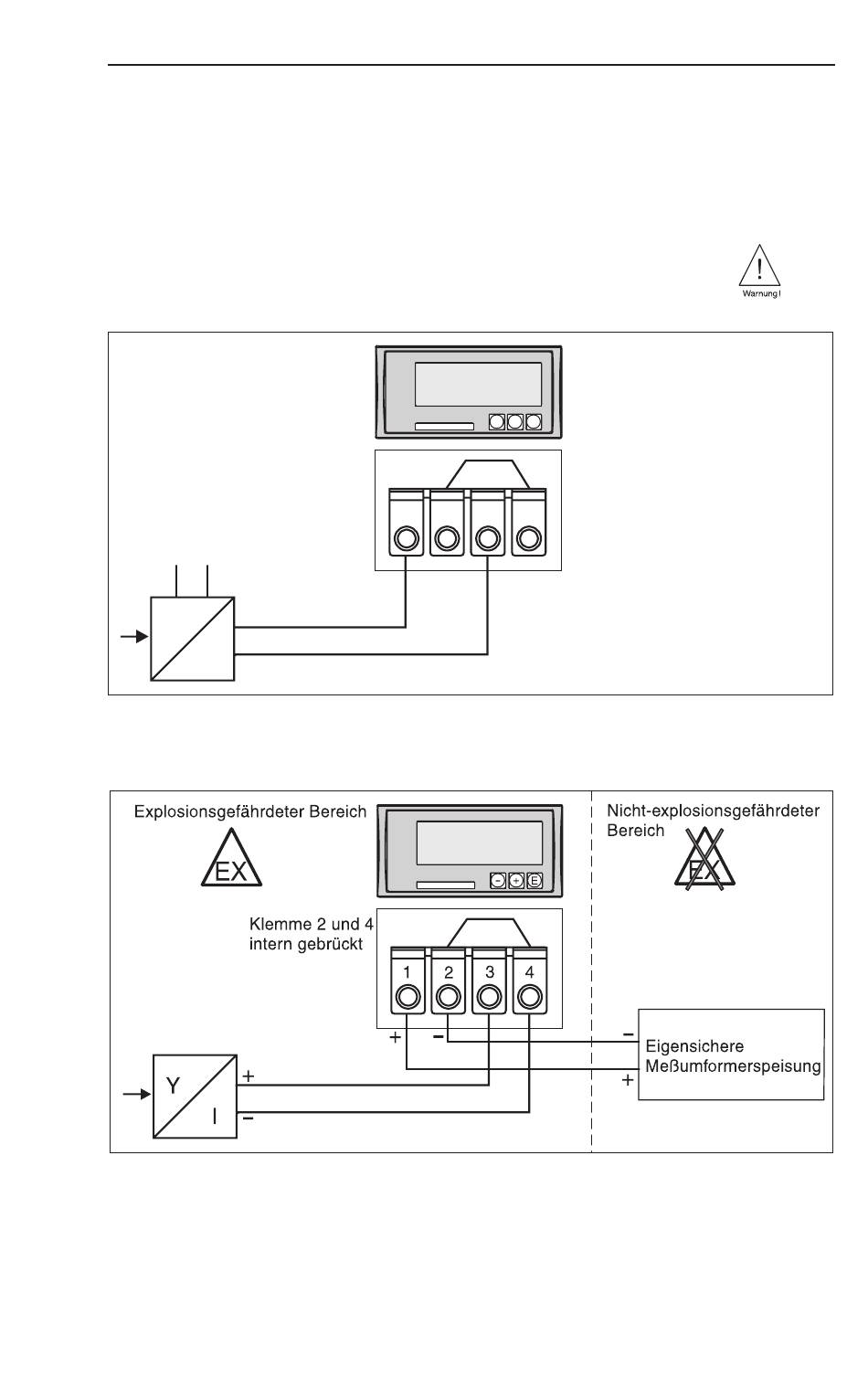

3.2.1 Anschluß aktiver Stromquelle
Z.B. Meßumformer mit eigener Hilfsenergie und aktivem
Stromausgang:
Hinweis:
Bei Verwendung einer geeigneten Barriere ist der Anzeiger
direkt im explosionsgefährdetem Bereich einsetzbar.
Klemme 2 und 4
intern gebrückt
+
Y
-
I
3.2.2 Anschluß passive Stromquelle
Z.B. Meßumformer mit zusätzlicher Meßumformerspeisung
(Das Gerät als Vorortanzeige):
Ein Anzeiger mit Ex - Zulassung darf als Vorortanzeige im
nicht-explosionsgefährdetem Bereich eingesetzt werden.
-
+ E
3
1 2 4
-
+
Prozeßanzeiger
7
