10.3.3 Nettoyage de la chambre d'inversion

Pour pouvoir retirer les résidus de combustion de la chambre d'inver-
sion, démonter le couvercle de la chambre d'inversion et du collecteur de
fumées. Les éléments du carénage correspondant doivent être retirés au
préalable.
Le couvercle de la chambre d'inversion se trouve à l'arrière de la chau-
dière. Le couvercle du collecteur de fumées se trouve derrière le capot
avant inférieur.
▶ Dévisser l'isolation de la chambre d'inversion.
▶ Dévisser les écrous et les rondelles plates du couvercle de la chambre
d'inversion.
▶ Retirer le couvercle de la chambre d'inversion.
1

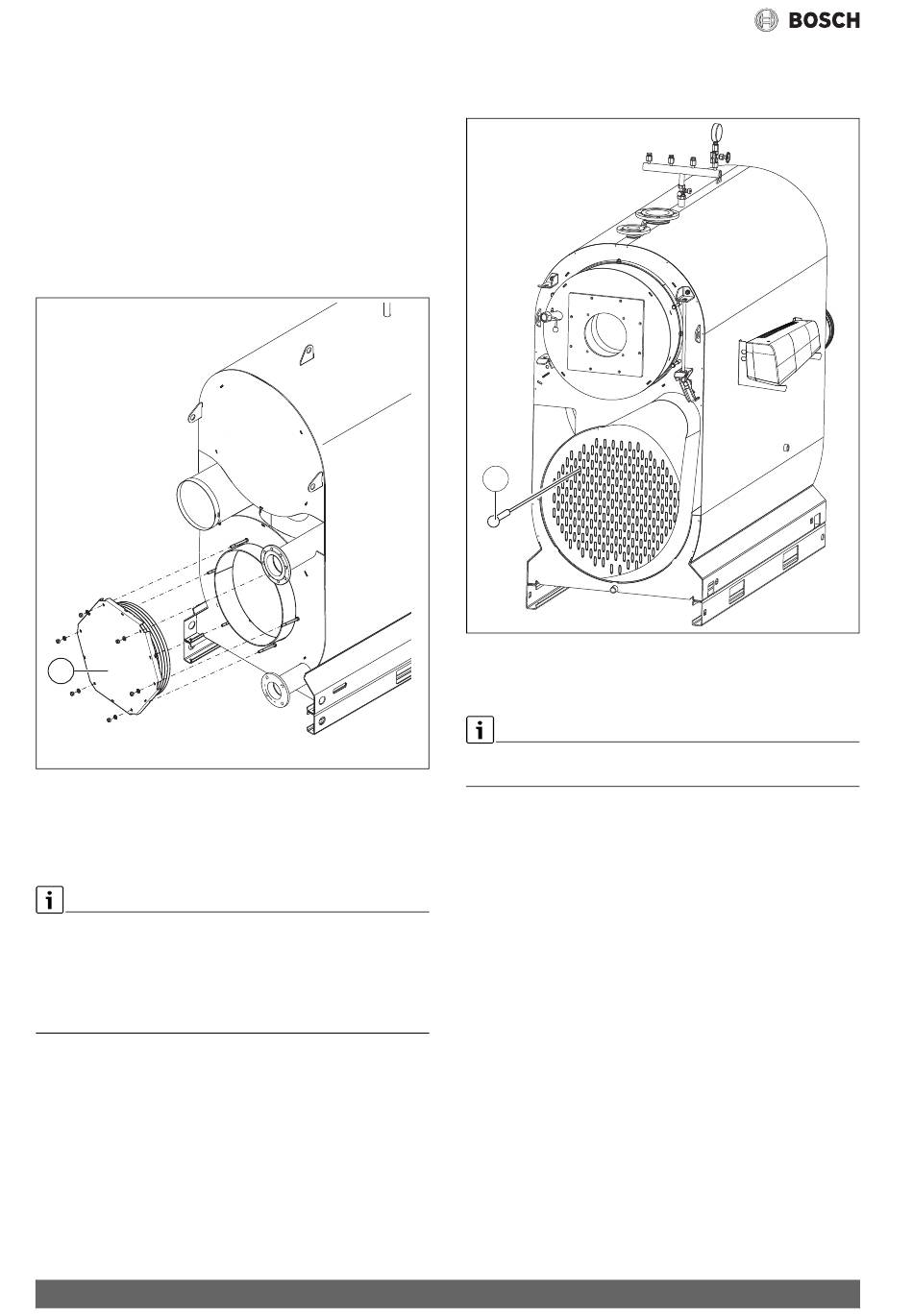

Fig. 38 Démonter le couvercle de la chambre d'inversion.
[1] Couvercle de la chambre d'inversion
▶ Dévisser les écrous et les rondelles plates du couvercle du collecteur
de fumées.
▶ Retirer le couvercle.
Si la brosse de la brosse de nettoyage n'est pas introduit entièrement
dans le tuyau d'échange secondaire, il est compliqué de faire ressortir la
brosse de nettoyage du tuyau d'échange secondaire.
▶ Introduire la brosse de nettoyage entièrement dans le tuyau
d'échange secondaire jusqu'à ce qu'elle ressorte par l'autre extré-
mité.
▶ Nettoyer les tubes d'échange secondaire avec une brosse ( fig. 39,
page 36).
36
▶ Retirer les résidus de combustion détachés du foyer ( fig. 37, [1],
page 35), des parcours de fumées et de la chambre d'inversion
( fig. 38, [1], page 36).
1
Fig. 39 Nettoyer le collecteur de fumées
[1] Brosse de nettoyage
10.3.4 Remplacer le joint du collecteur de fumées
0010014743-001 Lors de la maintenance annuelle, il faut remplacer le joint du couvercle
du collecteur de fumées.
▶ Retirer l'ancien joint et les restes de colle.
▶ Raccourcir le nouveau joint à la longueur nécessaire.
▶ Coller le nouveau joint de manière parfaitement étanche
sur le bord du collecteur de fumées.
▶ Superposer les rebords.
▶ Découper les rebords dans un angle de 45°.
▶ Presser les rebords obliques l'un contre l'autre sans qu'il n'y
ait de fente.
