Transport

3 Transport
PRUDENCE
Danger de mort dû à la fixation non conforme de la chaudière !
▶ Utiliser des moyens appropriés (par ex. plusieurs chariots, un chariot
élévateur à fourche, une grue ou des roulettes pour charges lourdes).
▶ Tenir compte du poids de la chaudière et du poids de transport maxi-
mal de l'outil de transport.
▶ Fixer la chaudière sur le moyen de transport pour la protéger des
chutes.
Sécurité de chargement
Sécurité du chargement pour le transport
▶ Ne pas tirer les bandes de sécurité (sangles, chaînes) [2] sur l'isola-
tion de la chaudière [3].
La force d'amarrage maximale par chaîne est de 2 kN.
▶ Ne fixer les bandes de sécurité qu'aux anneaux de sécurité [1].
1
2

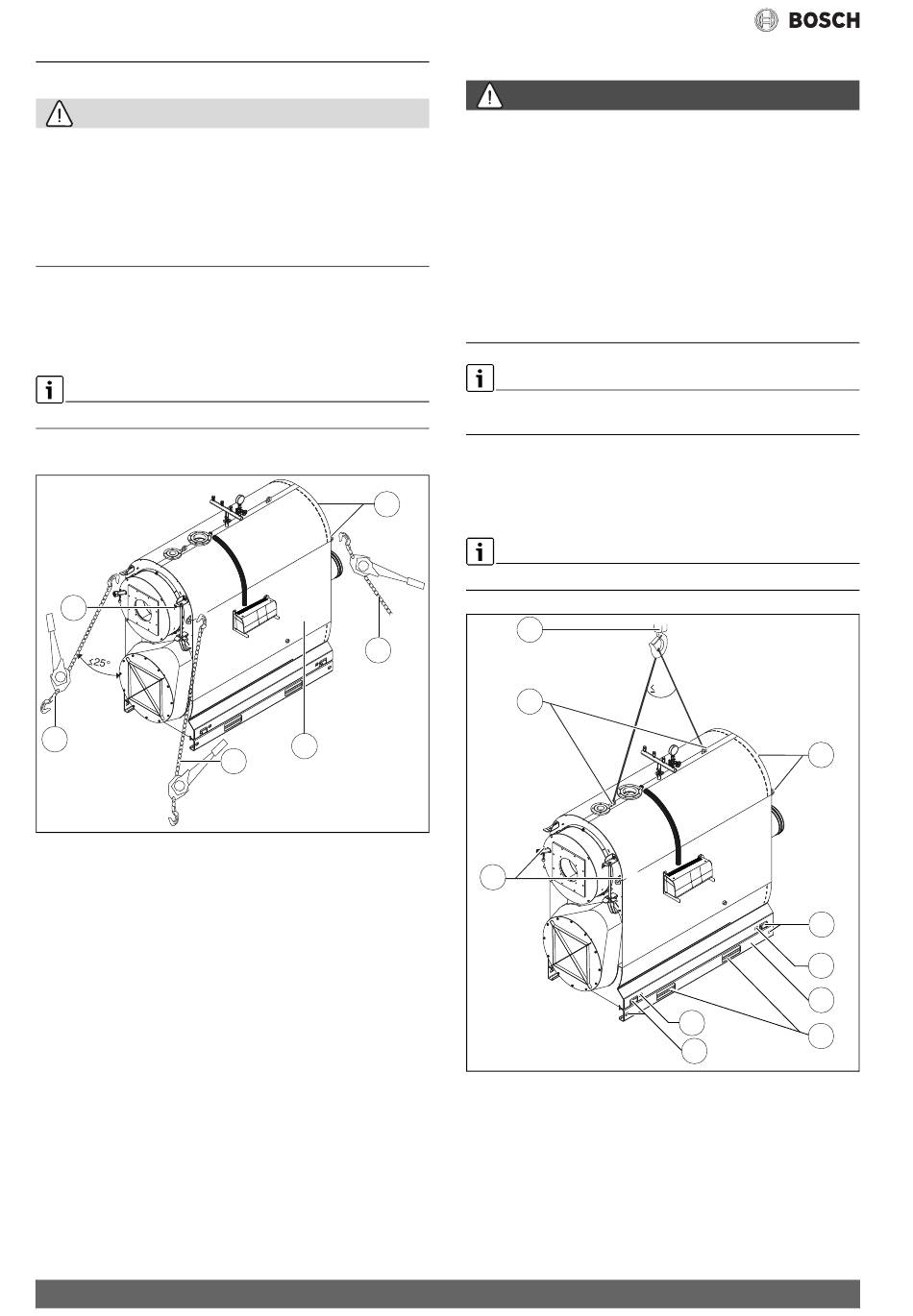

Fig. 3 Mise en place de la sécurité de chargement
[1] Anneaux de sécurité
[2] Bandes de sécurité (sangles, chaînes)
[3] Isolation de la chaudière
3.1 Transporter la chaudière
La chaudière peut être transportée avec une grue, un chariot élévateur à
fourche, plusieurs chariots ou des roulettes pour charges lourdes.
12
1
2
3
2
0010014764-001
3.1.1 Transporter la chaudière avec une grue
DANGER
Danger de mort due à des chutes de charges !
▶ Utiliser exclusivement des élingues de même longueur.
▶ Utiliser exclusivement des élingues en parfait état.
▶ Suspendre les crochets exclusivement dans les alésages prévus des
tôles de renfort sur la partie supérieure de la chaudière.
▶ Ne pas suspendre les crochets dans les anneaux de sécurité sur
les parties avant et arrière de la chaudière ni dans les buses de
raccordement.
▶ Ne soulever la chaudière avec une grue qu'avec la qualification
requise.
▶ Ne pas soulever la chaudière avec la grue en position horizontale ou
verticale.
Les œillets de sécurité ( fig. 4, [3], page 12) ne doivent pas être utili-
sés pour soulever la chaudière.
▶ Suspendre les crochets du câble de transport dans les alésages
des quatre tôles de renfort du corps de chaudière ( fig. 4, [2],
page 12).
▶ Suspendre les crochets au câble de transport [1].
L'angle d'inclinaison des outils d'accrochage doit être de ≤ 90 °.
1
2
3
Fig. 4 Soulever la chaudière avec une grue
[1] Crochet de grue
[2] Œillets de transport
[3] Anneaux de sécurité (pas adaptés au transport par grue)
[4] Points de butée pour les câbles de traction
[5] Points de butée pour soulever à l'aide du cric
[6] Rail du châssis
[7] Points de butée pour soulever à l'aide du chariot
élévateur à fourche
Uni Condens 8000 F – 6720867057 (2020/09)
90°
3
4
5
6
5
7
4
0010014766-001
