Installation
▶ Retirer la tige de charnière ( fig. 14, [1], page 21) de l'alésage par
le haut.
▶ Décrocher le levier basculant ( fig. 15, [3], page 22).
▶ Détendre le ressort de compression [1] avec la vis hexagonale [4].
▶ Démonter le ressort de compression.
▶ Monter le ressort de compression sur le côté gauche.
▶ Monter la rondelle [2].
▶ Monter la vis hexagonale.
▶ Précontraindre la vis hexagonale jusqu'à ce que la rondelle soit à
60 mm de la paroi avant de la chaudière.
▶ Raccrocher le levier basculant.
▶ Basculer le levier au-dessus du ressort de compression.
1 2 3

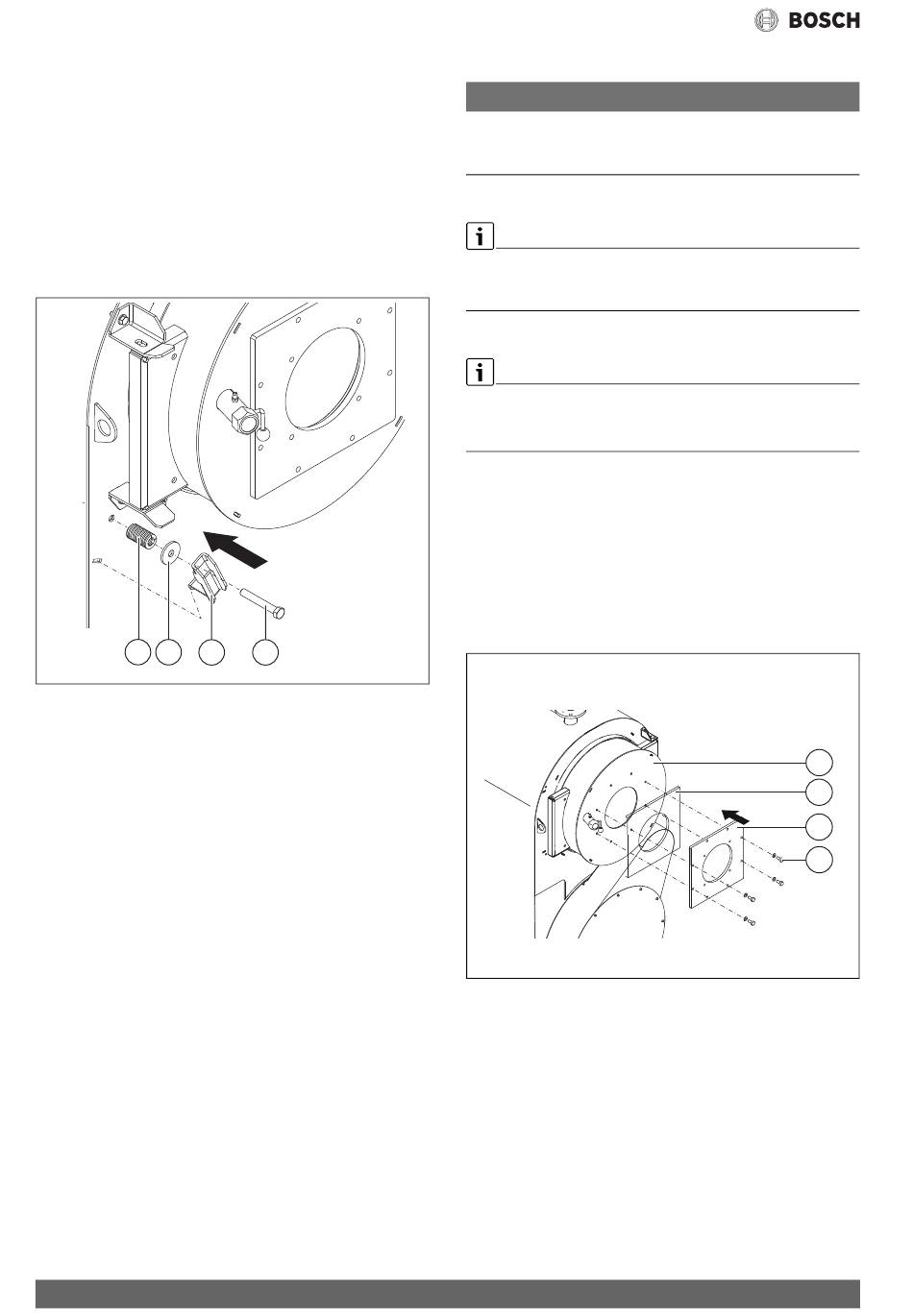

Fig. 15 Montage
[1] Ressort
[2] Rondelle plate
[3] Levier basculant
[4] Vis
▶ Desserrer légèrement les vis des supports de la porte côté gauche
pour que les supports puissent bouger dans le trou longitudinal.
▶ Faire passer les tiges de charnière à gauche par le haut à travers les
perforations des charnières des supports et de la porte jusqu'au
levier basculant.
▶ Monter la clavette de blocage sous le support de porte inférieur sur la
tige de charnière ( fig. 14, page 21).
▶ Glisser le support supérieur côté gauche vers la gauche et serrer les
vis à fond.
▶ Glisser le support inférieur côté gauche vers la droite et serrer les vis
à fond.
La tige de charnière n'a plus de jeu et la porte du foyer ne s'abaisse
pas en s'ouvrant.
▶ Dévisser quatre vis de la porte.
▶ Pivoter la porte du foyer à 90°.
▶ Détendre le ressort de compression avec la vis hexagonale jusqu'à ce
que la tige de charnière du support inférieur soit alignée avec l'extré-
mité avant du trou longitudinal.
La porte du foyer est droite dans la charnière.
22
4
0010014748-001
6.10 Monter le brûleur (accessoire)
AVIS
Dégâts sur l'installation dus à l'utilisation d'un brûleur inapproprié !
▶ Utiliser uniquement les brûleurs qui correspondent aux conditions
techniques de la chaudière.
6.10.1 Montage de la plaque brûleur
Des plaques brûleur perforées et non perforées sont disponibles auprès
du fabricant (accessoires). Le montage du brûleur dépend du brûleur
utilisé.
Préparer la plaque brûleur non perforée
Les plaques brûleur non perforées doivent être adaptées sur site au brû-
leur utilisé.
▶ N'effectuer jamais les travaux une fois la plaque brûleur montée.
▶ Perforez la plaque brûleur selon le diamètre de la tuyère du brûleur ou
perforer par oxycoupage.
▶ Pour fixer le brûleur, perforer selon le gabarit de perçage de la bride
de raccordement du brûleur.
Montage de la plaque brûleur
▶ Retirer la plaque de protection sur la porte du foyer.
▶ Fixer la plaque brûleur ( fig. 16, [3], page 22) avec le joint [2] sur
la porte du foyer [1] avec les vis à tête hexagonale et les rondelles
plates [4].
Fig. 16 Montage de la plaque brûleur
[1] Porte du foyer
[2] Joint
[3] Plaque brûleur
[4] Vis à tête hexagonale et rondelles plates
Uni Condens 8000 F – 6720867057 (2020/09)
1
2
3
4
0010014741-001
