Rubi QUATRO RQT11BX Installation

InstallatIon
RQT11BX
PIèCES / PARTS
Vérifiez que toutes les pièces de votre robinet
sont dans l'emballage.
Make sure you have all the parts in hand.
LISTE DES PIèCES / PARTS LIST

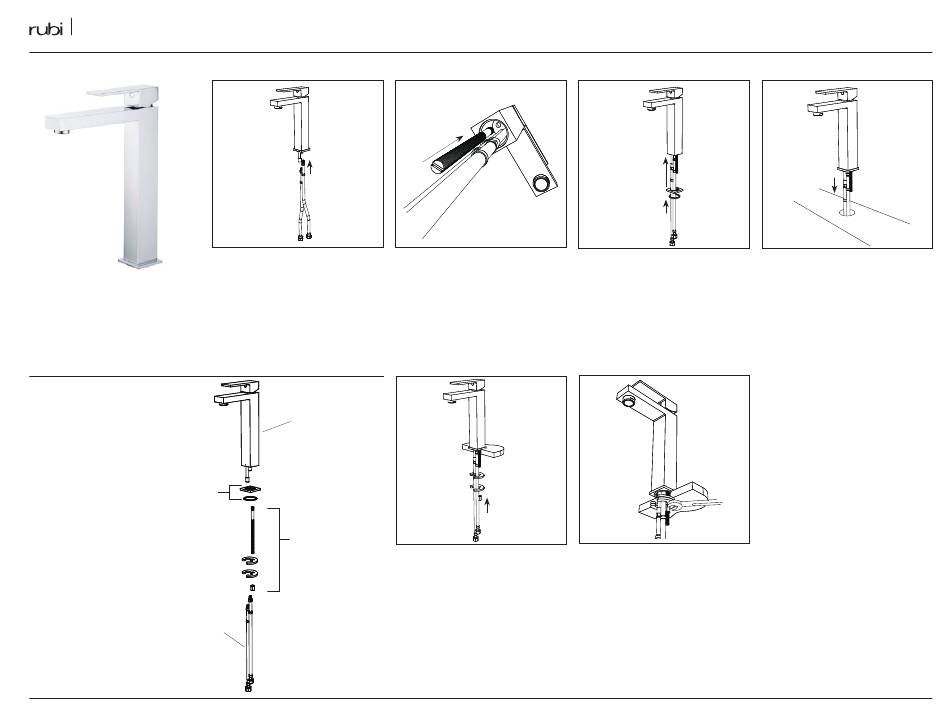

01 Robinet / Faucet
02 Base du robinet / Faucet base
03 Jeu d'attache / Fixing kit
04 Flexibles d'entrées d'eau / Water inlets hoses
02
Doc. # DR101-2 / 08-12-2015
ÉTAPES / STEPS
Chaud / Hot Froid / Cold
01
Fixez manuellement les flexibles d'entrées d'eau
au robinet en serrant fermement sans exagérer.
Eau chaude à gauche et froide à droite. /
Thighten both water inlets hoses to the faucet
manually. Hot water to the left and cold to the
right. Do not over-tight.
01
03
04
02
Positionnez et vissez la tige de fixation au
corps du robinet à l'aide du tournevis plat. /
Place and tighten the mounting rod to the
valve body with your flat screwdriver.
05
Sous la surface, glissez le joint d'étanchéité et
la plaque de fixation sur la tige filetée. Insérez et
vissez l'écrou. /
Insert de rubber and metal washer. Firmly
tighten the nut on the threaded rod using a
wrench
03
Placez la base et le joint de caoutchouc
contre le robinet. /
Put de faucet base and the O-ring at the
end of the faucet.
06
QUatRo - RQt11BX
04
Déposez le robinet dans le perçage du plan
de travail ou du lavabo. /
Put the faucet in the basin or counter hole.
